LogiKal-Schnittstelle - Übertragung von Zahlen- und Textattributen an HiCAD

Beim Import von LogiKal-Positionen lassen sich bestimmte LogiKal-Zahlen- und Textattribute gezielt bestimmten HiCAD-Attributen zuordnen. Die Einstellung erfolgt im Konfigurationsmanagement unter Schnittstellen > LogiKal.





Möglich ist dies für die folgenden LogiKal-Attribute:

Attribut

Attributtyp

 Beispiel / Erklärung

[Position] Beschreibung

Positionsattribut

z. B. Fensterelement

[Position] Kurzbeschreibung

Positionsattribut

wird vom Anwender definiert

[Position] Positionsnummer

Positionsattribut

z. B. 001

[Position] Regelpaket

Positionsattribut

z. B. RC3

[Position] Subserie

Positionsattribut

z. B. BL

[Glas] Beschreibung1

Glasattribut

wird bei Projektgläsern vom Anwender definiert

[Glas] Beschreibung2

Glasattribut

wird bei Projektgläsern vom Anwender definiert

[Glas] Schalldämmmaß

Glasattribut

LogiKal-Zahlenattribut vom Datentyp Double. Kann auf HiCAD-Seite einem benutzerdefinierten Systemattribut zugewiesen werden.

[Glas] Lichttransmissionsgrad

Glasattribut

LogiKal-Zahlenattribut vom Datentyp Double. Kann auf HiCAD-Seite einem benutzerdefinierten Systemattribut zugewiesen werden.

[Glas] Gesamtenergiedurchlassgrad

Glasattribut

LogiKal-Zahlenattribut vom Datentyp Double. Kann auf HiCAD-Seite einem benutzerdefinierten Systemattribut zugewiesen werden.

[Glas] Gewicht

Glasattribut

LogiKal-Zahlenattribut vom Datentyp Double. Kann auf HiCAD-Seite einem benutzerdefinierten Systemattribut zugewiesen werden.

[Glas] U-Wert

Glasattribut

Der U-Wert wird auf das HiCAD-Attribut §26 Wärmedurchgangskoeffizient (U-Wert) übertragen. Dies Einstellung ist fix und daher gesperrt.

[Glas] Positionsname

Glasattribut

Defaultmäßig ist hier der LogiKal-Positionsname des Glases dem HiCAD-Attribut $LPN .zugewiesen.

Dieses Attribut wird aus mehreren, für Gläser und Profile unterschiedlichen LogiKal-Attributen zusammengestellt.

Wird es auf ein anderes HiCAD-Attribut als $LPN übertragen, bleibt $LPN unbelegt.

[Einsatz] Typ

Einsatzattribut

z. B. Festfeld

[Einsatz] Öffnungsrichtung

Einsatzattribut

z.B. L oder R

[Einsatz] Griffhöhe (ab OKFF)

Einsatzattribut

LogiKal-Zahlenattribut vom Datentyp Double. Kann auf HiCAD-Seite einem benutzerdefinierten Systemattribut zugewiesen werden.

[Einsatz] Beschlagspaket

Einsatzattribut

WIC 40001 FALZGETRIEBE 160 KG BESCHLAG VERDECKT

[Einsatz] Beschlag 1

Einsatzattribut

Sind Beschläge vorhanden, beinhalten diese zehn Attribute einen zusammengesetzten Beschreibungstext der Beschläge eines Einsatzes.

Default mäßig ist [Einsatz] Beschlag 1 das HiCAD-Attribut Benennung 1 zugewiesen.

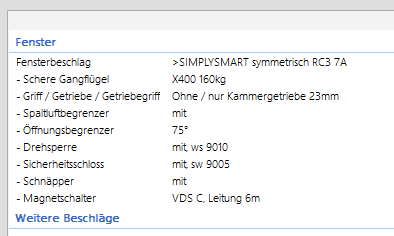

Beispiel für Beschläge in LogiKal:

In diesem Beispiel würde der zusammengesetzte Beschreibungstext des ersten Beschlags ("Schere Gangflügel X400 160kg") auf das HiCAD-Attribut Benennung 1 übertragen-

Für die weiteren Beschläge müssten Sie noch Zuweisungen vornehmen.

Grundsätzlich empfiehlt es sich, für diesen Fall benutzerdefinierte Textattribute anzulegen.

[Einsatz] Beschlag 2

Einsatzattribut

[Einsatz] Beschlag 3

Einsatzattribut

[Einsatz] Beschlag 4

Einsatzattribut

[Einsatz] Beschlag 5

Einsatzattribut

[Einsatz] Beschlag 6

Einsatzattribut

[Einsatz] Beschlag 7

Einsatzattribut

[Einsatz] Beschlag 8

Einsatzattribut

[Einsatz] Beschlag 9

Einsatzattribut

[Einsatz] Beschlag 10

Einsatzattribut

[Profil] Positionsname

Profilattribut

Defaultmäßig ist hier der LogiKal-Positionsname des Profils dem HiCAD-Attribut $LPN .zugewiesen.

Dieses Attribut wird aus mehreren, für Gläser und Profile unterschiedlichen LogiKal-Attributen zusammengestellt.

Wird es auf ein anderes HiCAD-Attribut als $LPN übertragen, bleibt $LPN unbeleg

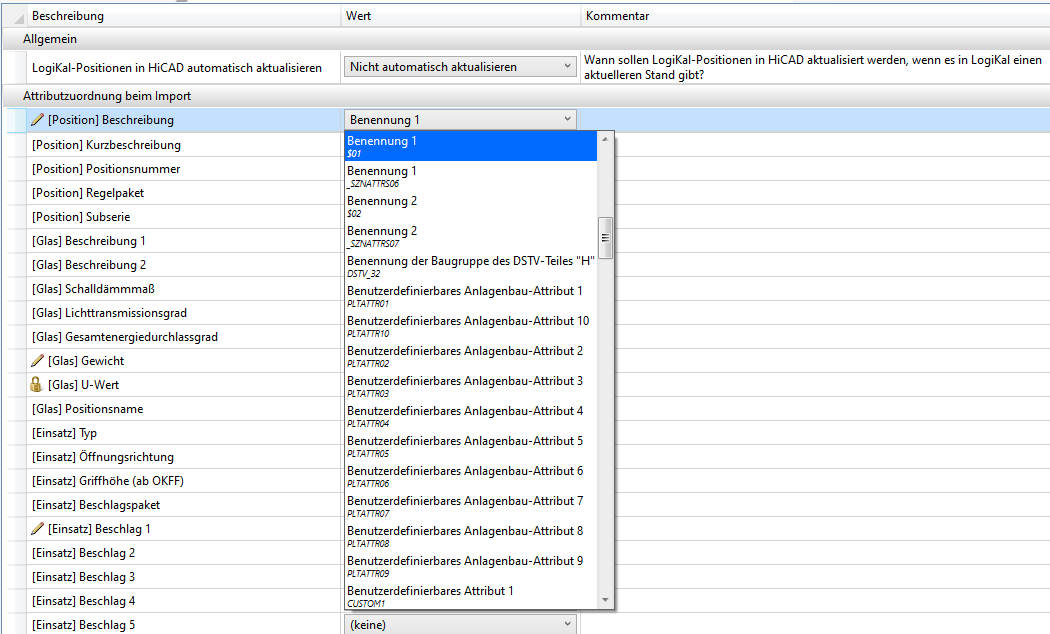

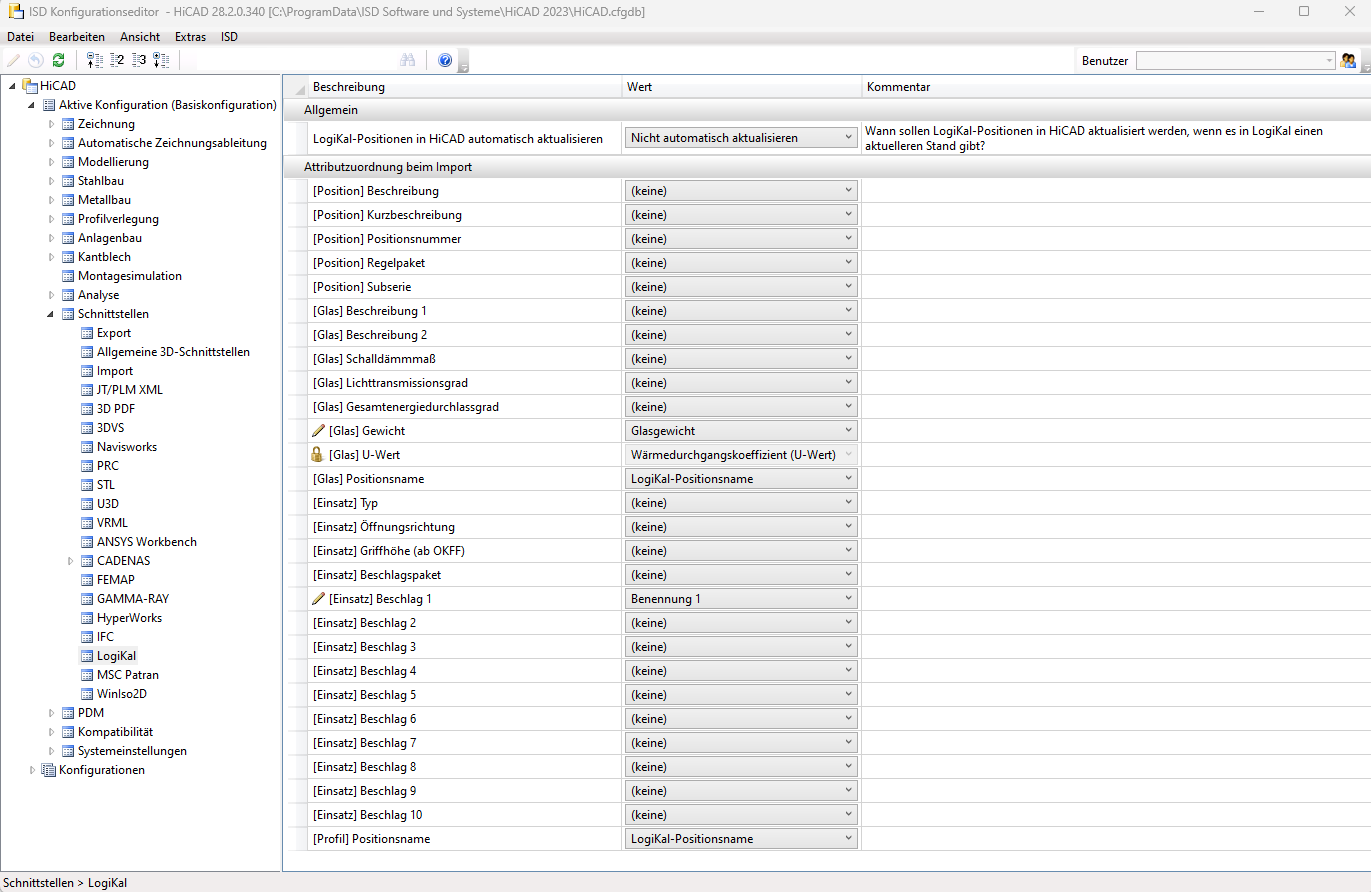

Um eines der aufgeführten Attribute einem HiCAD-Attribut zuzuordnen, wählen Sie einfach in der entsprechenden Zeile das gewünschte HiCAD-Attribut in der Auswahlbox, z. B.





Für die Übertragung von Zahlenattributen wie [Glas] Schalldämmmaß, [Glas] Lichttransmissionsgrad, [Glas] Gesamtenergiedurchlassgrad, [Glas] Gewicht oder [Einsatz] Griffhöhe (ab OKFF) müssen Sie ggf. benutzerdefinierte HiCAD-Attribute anlegen.

Dies geschieht mit Hilfe des Katalogeditors (CATEDITOR.EXE). Benutzerdefinierte Attribute werden dort daran erkannt, dass ihr Name mit "U_" beginnt. Attributen vom Zahlen-Datentyp Double, welcher an dieser Stelle erwartet wird, muss als DATAYTYPE der Wert "2" zugewiesen sein .



Für die oberste Baugruppe der LogiKal-Position wird das HiCAD-Attribut Sachnummer $BB beim Import von LogiKal-Positionen automatisch durch die Einstellungen in den Einbauoptionen bestimmt (Name der obersten Baugruppe).

Wird eines der oben in Tabelle aufgeführten LogiKal-Positionsattribute dem HiCAD-Attribut $BB zugeordnet, dann hat diese Zuordnung Vorrang vor der Namenseinstellung in den Einbauoptionen.



Sollen weitere LogiKal-Attribute übertragen werden, kann ggf. auch die Verwendung kundenspezifischer Systemattribute nützlich sein. Mehr dazu erfahren Sie in der Hilfe des Katalogeditors im Abschnitt Allgemeine Informationen > Systemattribute und Systemfarben.




Beachten Sie:

  • Die Einstellungen für die Attributzuordnung werden einmalig beim Import einer LogiKal-Position festgelegt. HiCAD merkt sich diese Einstellung für die eingebaute LogiKal-Position. Eine nachträgliche Änderung ist nicht möglich.
  • Beim Aktualisieren einer in HiCAD importierten LogiKal-Position werden die Attribute gemäß der gemerkten Attributzuordnung ebenfalls aktualisiert.
  • Für LogiKal-Positionen, die mit einer Version vor HiCAD 2023 in eine Konstruktion importiert wurden, wird keine Attributzuordnung verwendet.
