Zeichnungsableitung von Kantblechen

Für die Planung und Fertigung sind Zeichnungsableitungen (Werkstattzeichnungen) mit Abwicklung, Blechschnitt und 3D-Ansicht unbedingt erforderlich. Die automatisierte Erstellung/Verwaltung dieser wichtigen Unterlagen erfolgt im HiCAD über die Multifunktionsleiste Zeichnungsverwaltung, Bereich Werkstatt, Funktion Zeichnung. Dort können Sie analog zur Stahlbau-Werkstattzeichnung auch Kantblech-Werkstattzeichnungen erstellen.

Damit die Verwaltung und Ableitung Ihrer Kantbleche ohne Komplikationen verläuft, beachten Sie bitte die Voraussetzungen für das Arbeiten mit der Zeichnungsverwaltung.

.

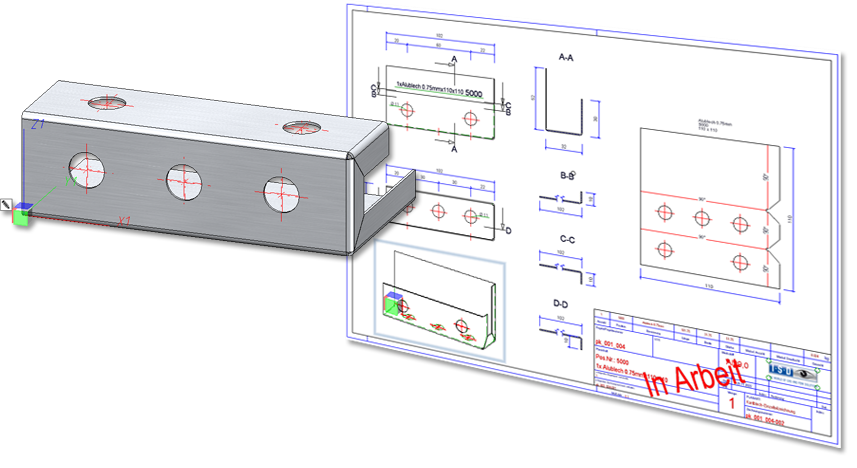

Blech mit den 2 Bohrungen als Vorderansicht für die Teileausrichtung definiert



Hinweis:

Die Bemaßungsregeln für Abwicklungsansicht bei der Zeichnungsableitung lassen sich im Bemaßungsregeln-Editor festlegen. Das Dialogfenster hat die entsprechende Registerkarte Abwicklung.
