Nicht abmessungsrelevante Baugruppen und Teile

Nicht alle Teile sind für die Abmessung von Baugruppen relevant. Beispiele sind:

• Hilfsteile, die nur für die CAD-Konstruktion da sind und nicht zum eigentlichen Modell gehören (Abzugsteile),
• Meterware, wie Dichtungen, die häufig länger modelliert werden,
• Teile, die für den Transport abmontiert oder umgeklappt werden.

HiCAD bietet hier die Möglichkeit, derartige Teile als nicht abmessungsrelevant zu kennzeichnen. Diese Teile werden dann in allen übergeordneten Teilen und Baugruppen bei der Abmessungsberechnung ignoriert.

Um ein Teil als nicht abmessungsrelevant zu kennzeichnen, muss ihm das Teileattribut Für Abmessungen ignorieren (Attributname: #NDR, Attributtyp: Integer) zugeordnet werden. Hat dieses Attribut den Wert 1, dann gilt es als nicht abmessungsrelevant.

Um dieses Attribut nutzen zu können, müssen Sie die Attributmasken und/oder Eigenschaftenfenster des ICN manuell erweitern. In den zum HiCAD Lieferumfang gehörenden Masken und Fenstern ist dieses Attribut nicht voreingestellt.



Ein Beispiel:

Im Dialogfenster Teileattribute (3D) und im entsprechenden Eigenschaftenfenster des ICN soll das Attribut #NDR zur Verfügung stehen.

Dazu müssen die Dateien

• brw_3dteil.hdb (Eigenschaften) und
• BRW_3DTEIL.HDX (Teileattribute)

entsprechend erweitert werden, beispielsweise so:

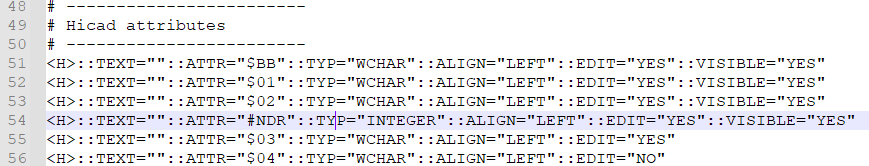

Ausschnitt der HDB-Datei

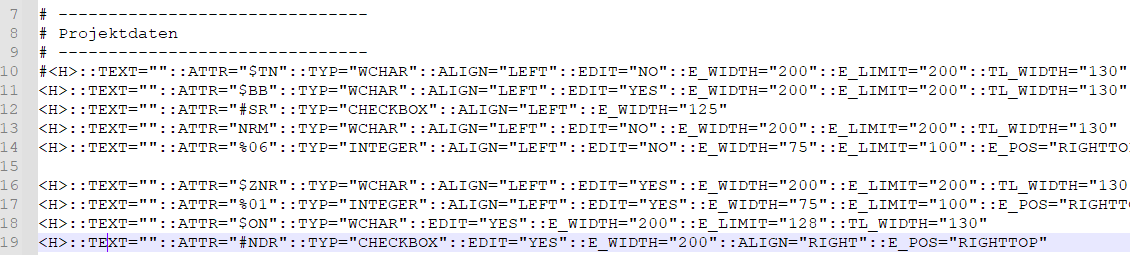

Ausschnitt der HDX-Datei

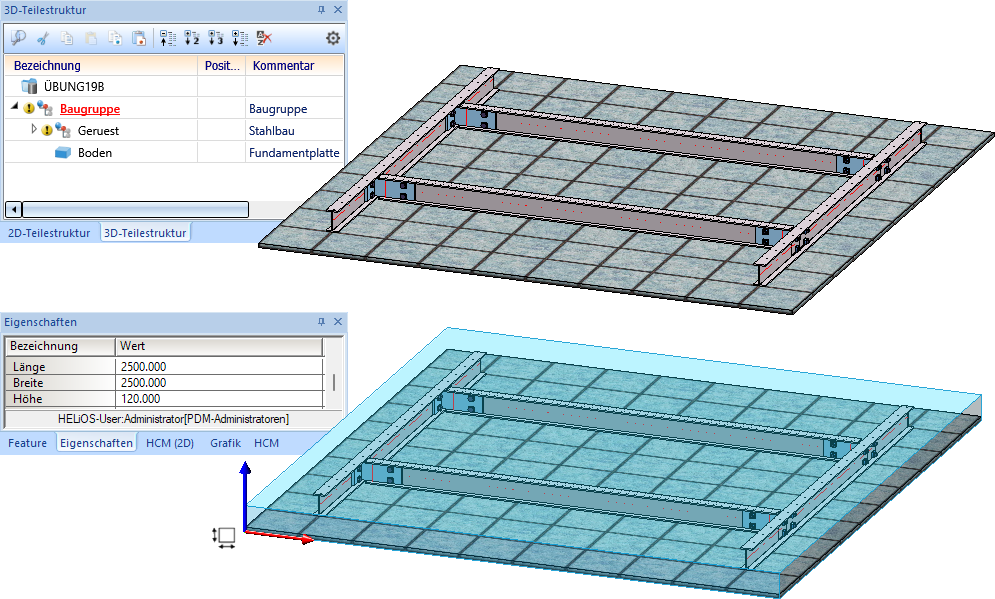

Wir betrachten das folgende Beispiel einer Baugruppe bestehend aus einem Profilgerüst und einem Boden.

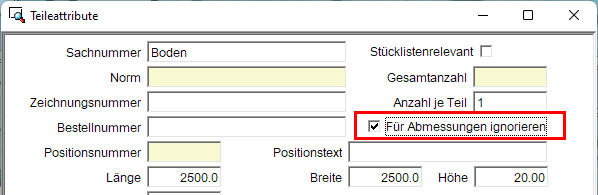

Der Boden soll aber nicht in die Berechnung eingehen, er ist nur ein Hilfsmittel. Daher weisen wir dem Boden das Attribut Für Abmessungen ignorieren zu.

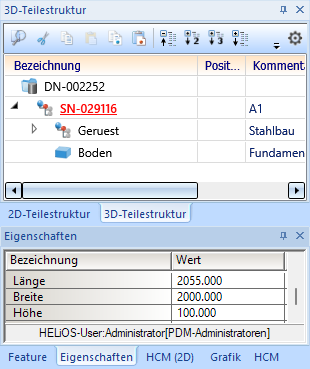

Der Boden wird jetzt bei der Abmessungsberechnung der Baugruppe ignoriert.

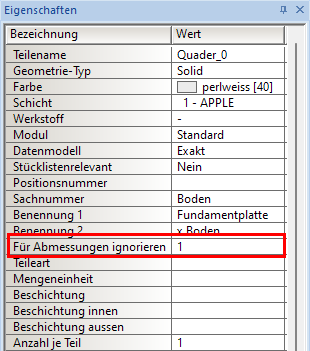

Dies wird auch im Fenster Eigenschaften des ICN für den Boden angezeigt.
