Katalogeditor - Was ist neu?

Service Pack 2 2023 (V. 2802)

Lackieren/Pulverbeschichten RAL

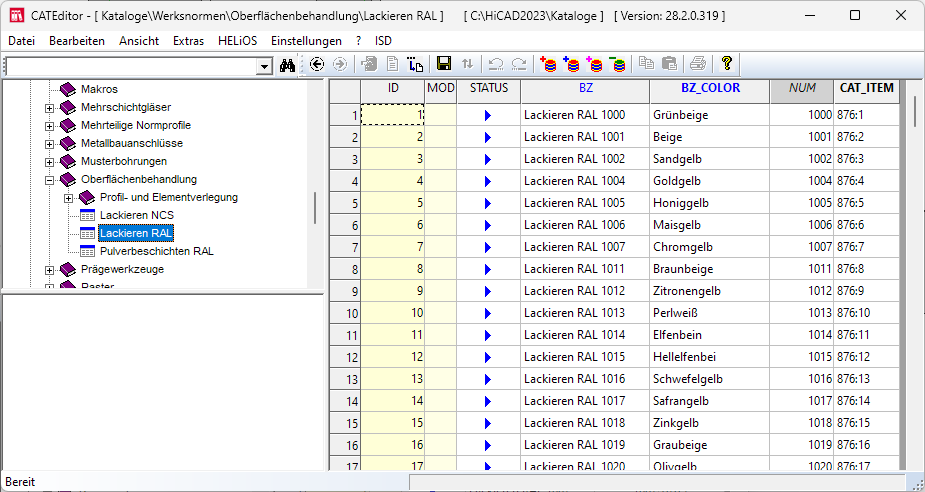

Die Tabelle Lackieren RAL ist um eine zusätzliche Spalte BZ_COLOR erweitert worden, die den Namen der jeweiligen RAL-Farbe enthält.

Analog gilt dies für die neue Tabelle Pulverbeschichten RAL. Beide Tabellen liegen im Katalog Werksnormen > Oberflächenbehandlung.

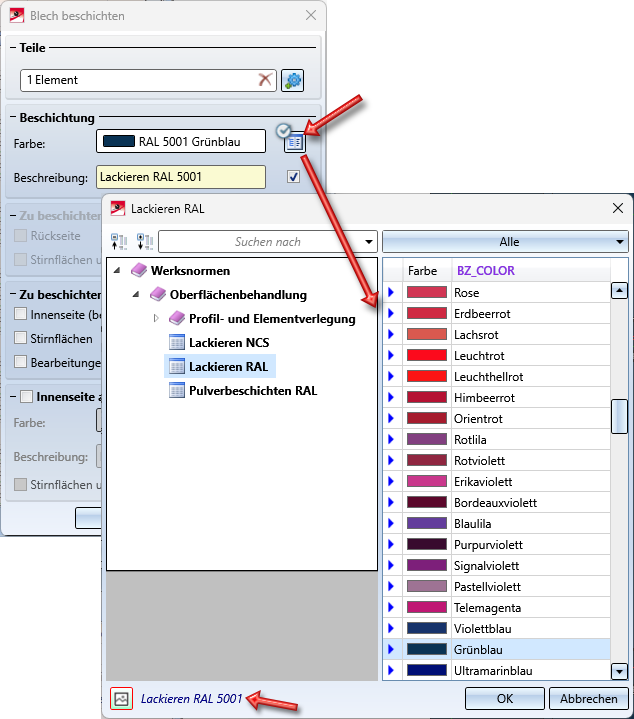

Die zusätzliche Spalte vereinfacht z. B. bei der Funktion Beschichtung die Farbauswahl. Hier werden jetzt bei der Farbauswahl im Katalog eine Vorschau und der Name der Farbe angezeigt. Die Nummer der RAL-Farbe wird links unten im Dialogfenster eingeblendet.



FLUTZ-Profile

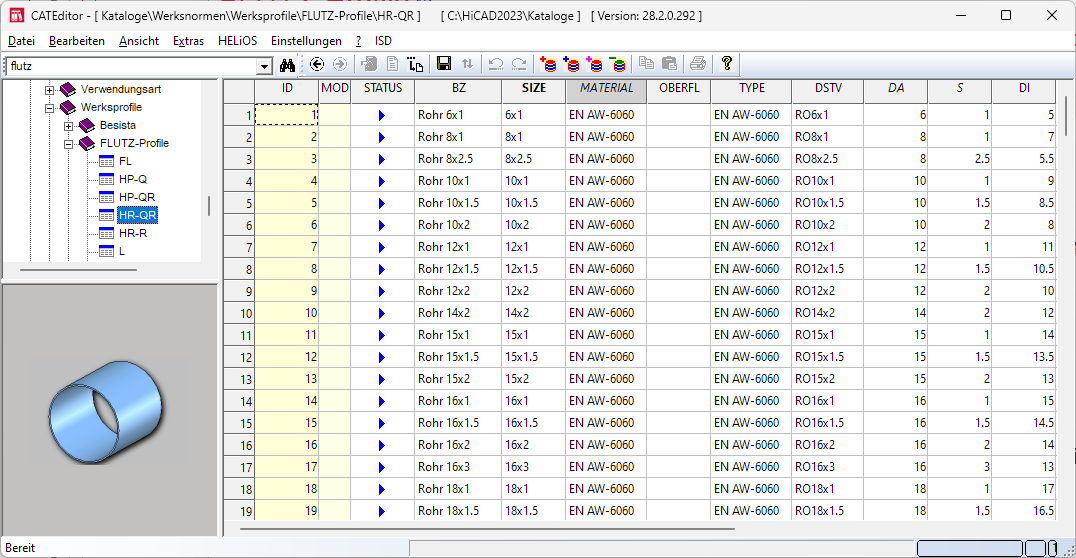

Der Katalog Werksnormen > Werksprofile > FLUTZ-Profile ist um Rundrohre erweitert worden. Die entsprechende Tabelle ist HR-QR.



Erweiterungen für Gitterroste DIN 24537

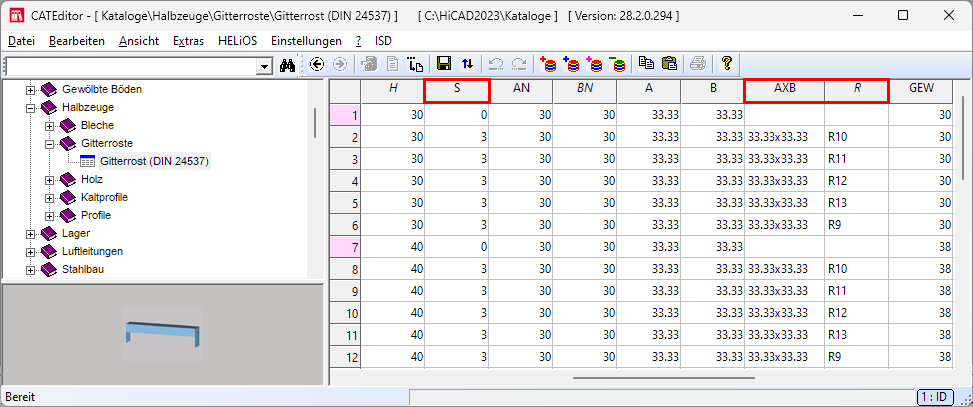

Die Tabelle Gitterrost (DIN 24537) unter Halbzeuge > Gitterroste ist um zusätzliche Spalten erweitertet worden:

Service Pack 1 2023 (V. 2801)

Fastenal - Gewindeformende Schrauben

Der Katalog Werksnormen > Anwender Verbindungselemente > Anwender Schrauben > Fastenal > Self-Drilling Screws ist erweitert worden.

Neu sind folgende Tabellen:

* Die Tabellen ersetzen die bisherigen gleichnamigen Tabellen. Die neuen Tabellen wurden in der Einheit Inch erstellt.



Gewindestifte mit Innensechskant und Ringschneide

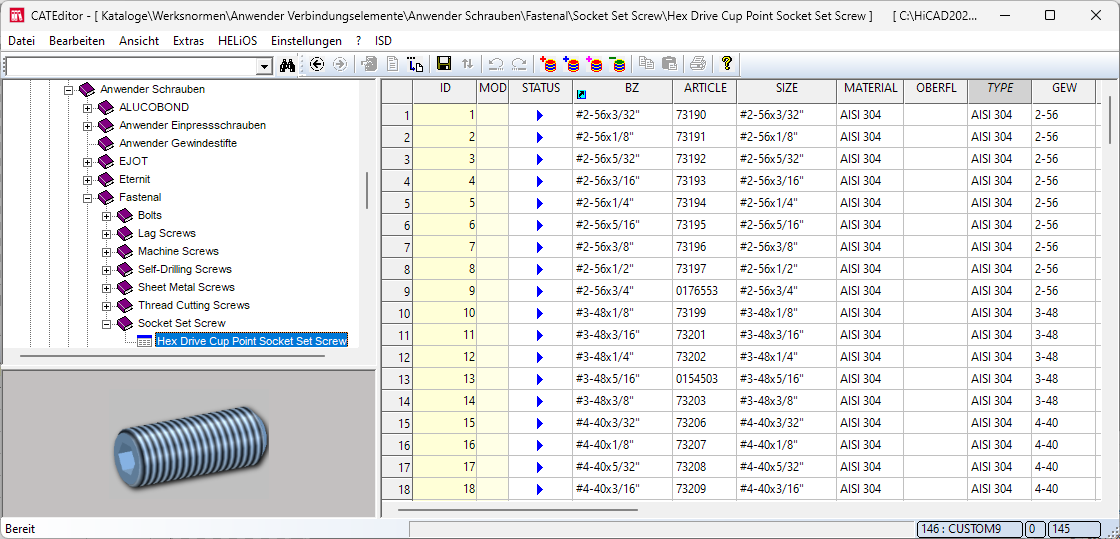

Der Katalog Werksnormen ist um Gewindestifte nach US-Standard erweitert worden. Sie finden die Gewindestifte mit Innensechskant und Ringschneide unter Werksnormen > Anwender Verbindungselemente > Anwender Schrauben > Fastenal > Socket Set Screw > Hex Drive Cup Point Socket Set Screw.



ATAS Belvedere Profile

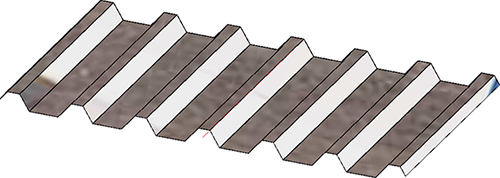

Unter Werksnormen > Baureihen > Dach Wand Fassade > Raumabschließende Profile > ATAS stehen ab HiCAD 2023 SP1 im Katalog Exposed Fastener auch Belvedere Profile zur Verfügung.

Update der SAB-Profile

Die Sandwich Paneele der Firma SAB sind an die Änderungen des Profilherstellers angepasst worden. Das heißt, im Katalog Werksnormen > Baureihen > Dach Wand Fassade > Raumabschließende Profile > SAB sind die Sandwich Paneele von SAB aktualisiert, neue Profile eingepflegt und alte als gelöscht markiert worden. Dies betrifft die folgenden Tabellen:

Sechskantstahl DIN EN 10278

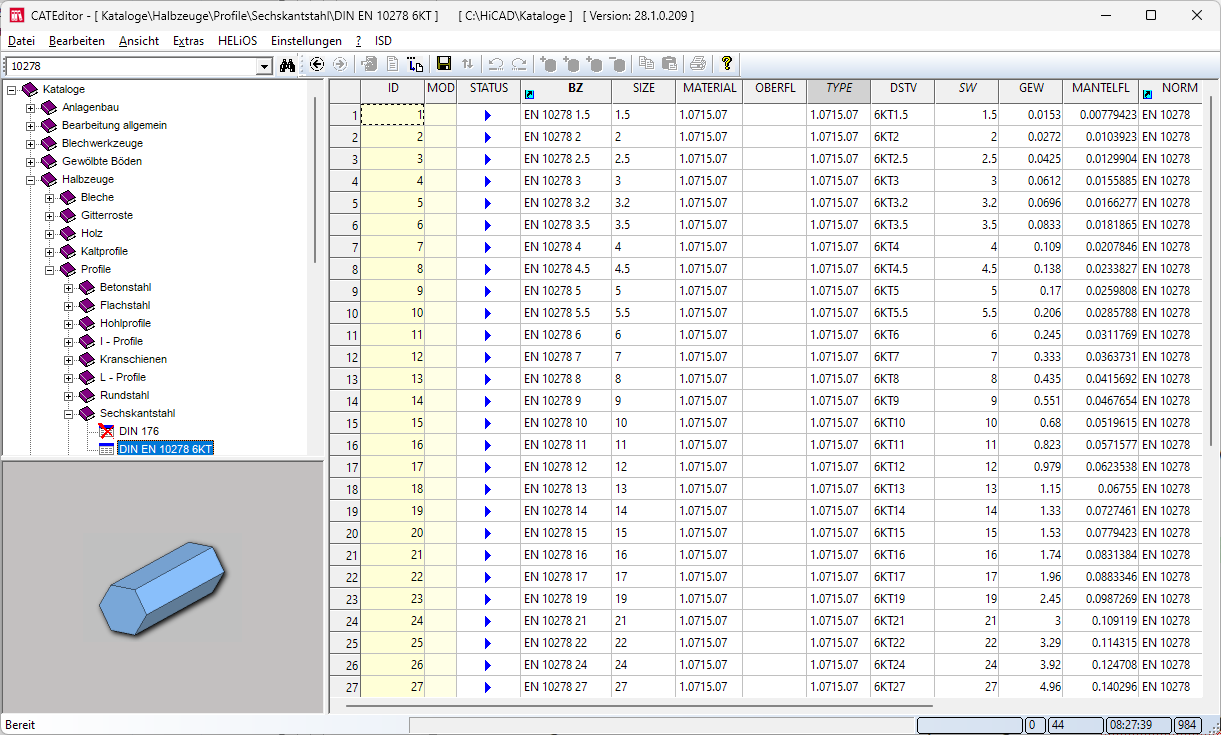

Im Katalog Halbzeuge > Profile > Sechskantstahl ist die Tabelle DIN 176 (Norm veraltet) durch die Tabelle DIN EN 10278 6KT ersetzt worden.

Major Release 2023 (V. 2800)



Einheiten und Einheitenkategorien

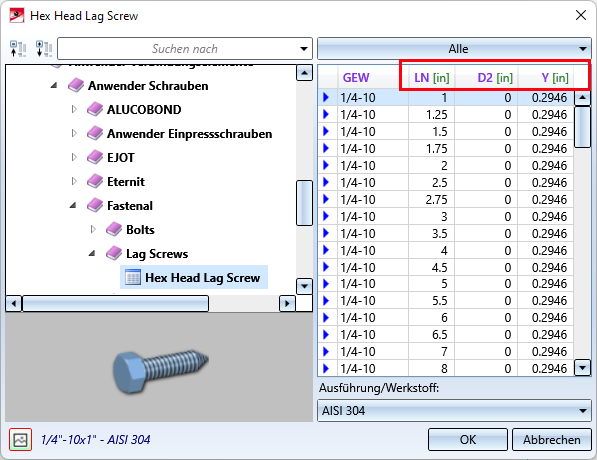

Der Katalogeditor unterstützt ab HiCAD 2023 als Spalteneigenschaft Einheitenkategorien (z. B. Länge, Fläche, Volumen, Gewicht) und Einheiten (z.B. mm, m, in, ft, kg).



Die Einheiten sollen künftig in allen ISD-Katalogen gesetzt sein, so dass beim Einbau in HiCAD ersichtlich ist, in welcher Einheit die Normteile im Katalog vorhanden sind. In vielen Katalogen, z. B. in den neuen US-Normteilen ist dies bereits umgesetzt, in den anderen Tabellen erfolgt dies mit den kommenden Service Packs.

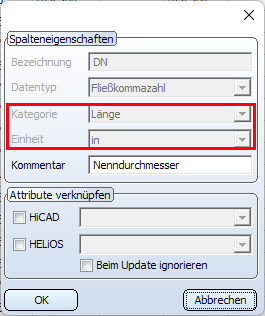

In eigenen Tabellen können Sie diese Möglichkeit ebenfalls verwenden. Dazu klicken Sie mit der rechten Maustaste auf die Spaltenüberschrift und ordnen der Spalte die Einheitenkategorie und Einheit zu.

Erweiterung der Verbundankerpatronen

Der Katalog Zukauf-, Werksnormteile > Verbundankerpatrone ist um weitere Hilti-Objekte erweitert worden. Neu sind:



Weitere US-Verbindungselemente und Bearbeitungen

EJOT Schlaganker

Im Katalog Werksnormen > Anwender Verbindungselemente > Anwender Anker stehen unter EJOT vier neue Tabellen mit Bolzenankern zur Verfügung:



Scheiben

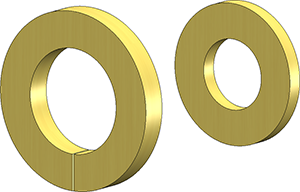

Im Katalog Werksnormen > Anwender Verbindungselemente > Anwender Unterlegteile > Fastenal stehen zwei neue Tabellen zur Verfügung:



Schrauben

Im Katalog Werksnormen > Anwender Verbindungselemente > Anwender Schrauben > Fastenal stehen neue Tabellen für Schrauben zur Verfügung:

Katalog

Tabelle

Bolts
  • Hex Cap Screw

Lag Screws

  • Hex Head Lag Screw

Sheet Metal Screws
  • Intended Hex Washer Head Slotted:*
  • Phillips Drive Flat Head
  • Phillips Drive Pan Head

Machine Screws

  • Phillips 100° Flat Head
  • Phillips Drive Flat Head
  • Phillips Drive Pan Head

Thread Cutting Screws

  • Phillips Drive Flat Head
  • Phillips Drive Pan Head

* ersetzt die bisherige Tabelle



Bearbeitung

Der Katalog Bearbeitung allgemein > Bearbeitung ist um folgende Tabellen erweitert worden:

Katalog

Tabelle

Bohrungen
  • ASTM INCH

Senkungen

  • Countersunk for Flat Head
  • Countersunk for Socked Head



Sechskantmuttern

Im Katalog Werksnormen > Anwender Verbindungselemente > Anwender Muttern > Fastenal stehen drei neue Tabellen zur Verfügung:



Niete

Im Katalog Werksnormen > Anwender Verbindungselemente > Anwender Niete > Fastenal ist die bisherige Tabelle Rivet Dome Head ersetzt worden. Die bisherige Tabelle wurde als gelöscht markiert.

Das Gleiche gilt für die Tabelle Rivet Dome im Katalog Werksnormen > Anwender Bearbeitung > Anwender Bohrungen für Niete.



Nutform für easy fiX Scheibenfräser

Im Katalog Werksnormen > Verbundplatten Nutform ist die Tabelle Standard Nutformen um eine Nutform für easy fiX Scheibenfräser 135°, 3mm erweitert worden. Diese Tabelle wird u. a. beim Ankanten und Umkanten von Laschen mit Fräskantzonen verwendet.



US-Materialien

Der Katalog Werkstoffe ist um US-Materialien erweitert worden.

NE-Metalle >Aluminiumlegierungen

Stähle > Allgemeine Baustähle

Edelstähle > Edelstahllegierungen

  • AA 6060
  • AA 6061
  • AA 3003
  • AA 3004
  • AA 3105
  • AA 1050A
  • AA 5005
  • A36
  • A283A
  • A283B
  • A283C
  • A283D
  • A284A
  • A284B
  • A284C
  • A284D
  • A656
  • AISI 304
  • AISI 316-TI
  • AISI 302

.

Kantbleche nach US-Standard

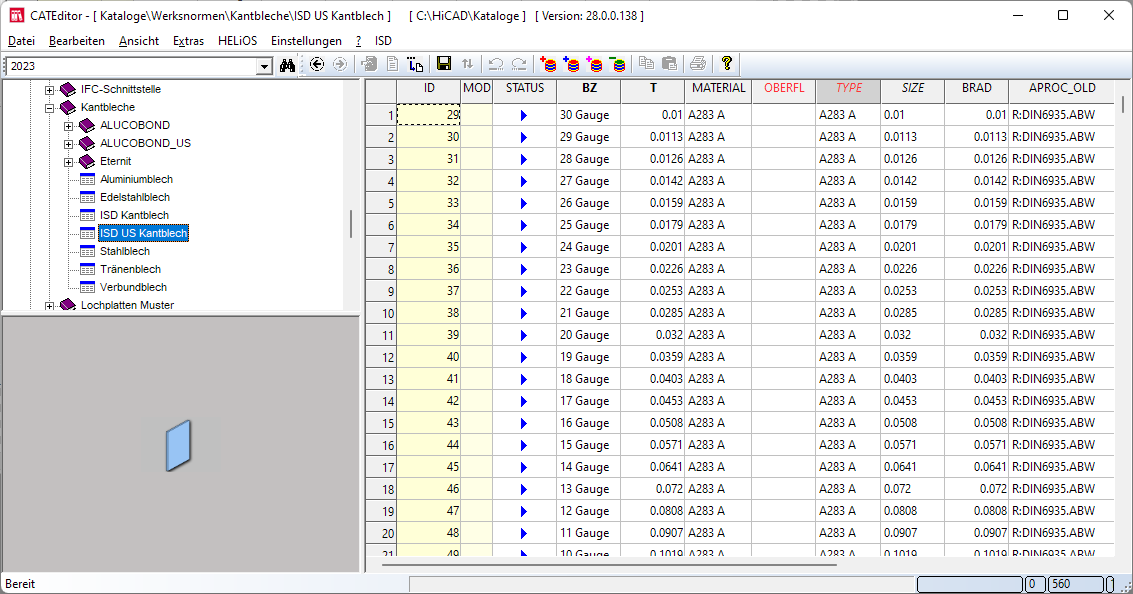

Neu im Katalog Werksnormen > Kantbleche ist die Tabelle ISD_US_Kantbleche. Die Tabelle enthält Kantbleche verschiedener Dicken (in Inch) nach US-Standard.



ATAS Raumabschließende Profile

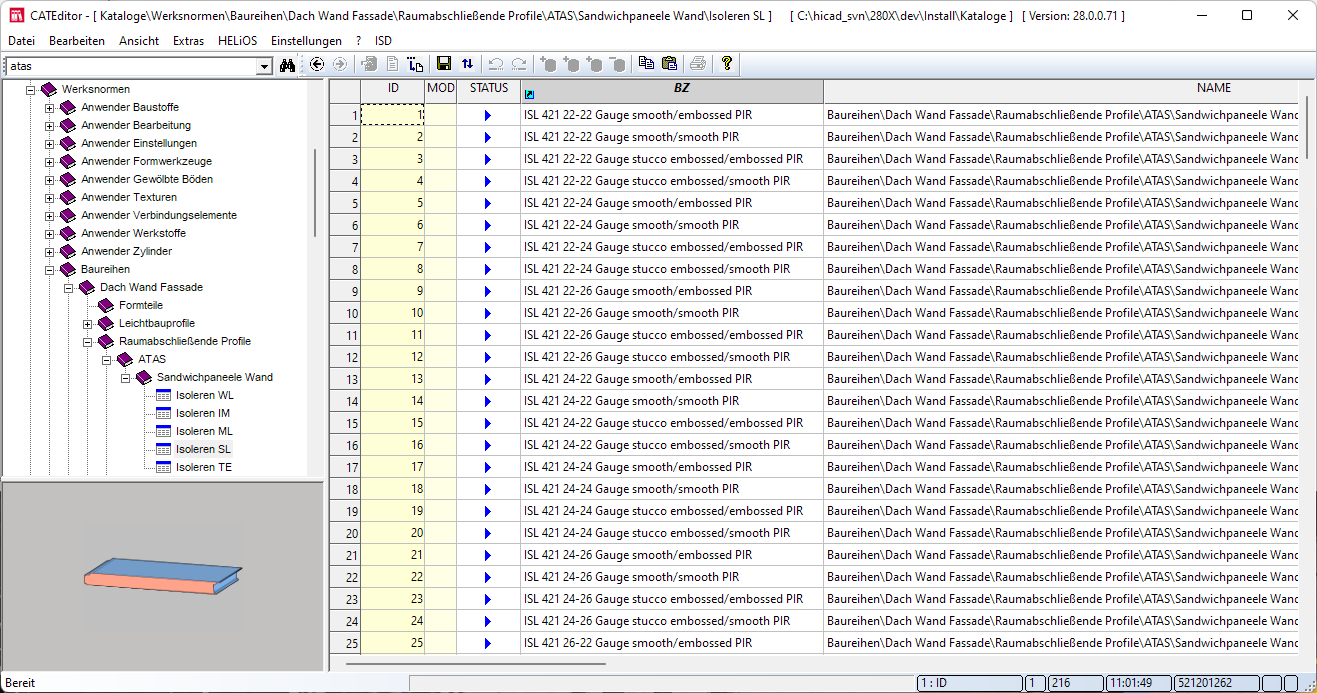

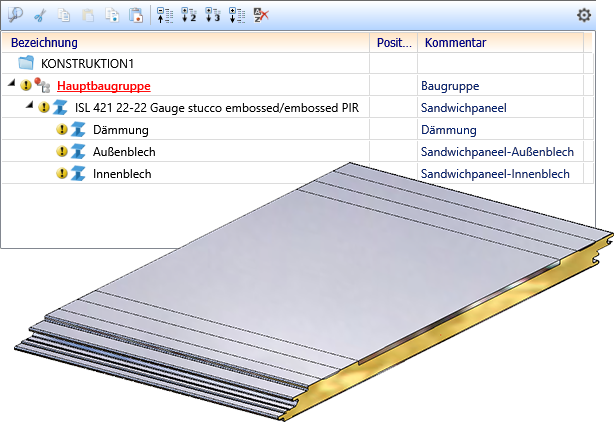

Im Katalog Werksnormen > Baureihen > Dach Wand Fassade > Raumabschließende Profile stehen ab HiCAD 2023 ATAS Sandwich Paneele Verfügung. Der Katalog Sandwich Paneele Wand enthält fünf mehrteilige Profilarten:

Neue Verwendungsart für Kantbleche

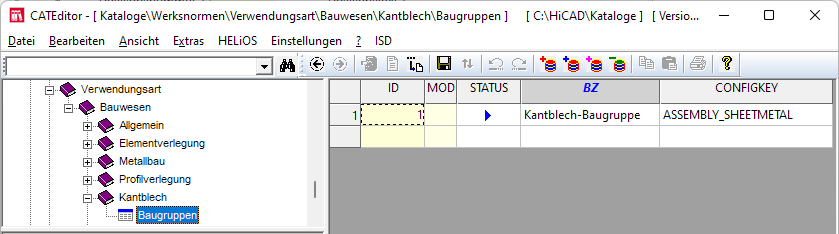

Für Kantblech-Baugruppen, d. h. Baugruppen mit einem Kantblech als Hauptteil, steht eine neue Verwendungsart zur Verfügung: Kantblech-Baugruppe. Dazu ist der Katalog Werksnormen > Verwendungsart entsprechend erweitert worden.

Weitere Informationen finden Sie hier.

Neue UNC- und UNF-Gewinde

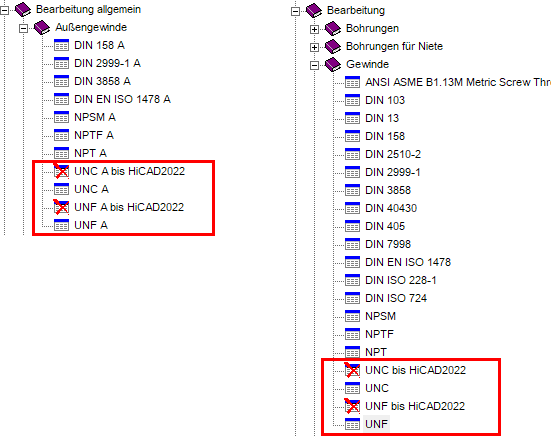

Die bisherigen Tabellen für UNC- und UNF-Gewinde sind durch neue überarbeitete Tabellen ersetzt worden. Die bisherigen Tabellen wurden umbenannt und als gelöscht gekennzeichnet, die Verbindungsmittel, die diese Gewinde benutzen, entsprechend angepasst.

Katalog

Tabelle vor HiCAD 2023

Tabelle ab HiCAD 2023

Bearbeitung allgemein > Außengewinde

UNC A bis HiCAD 2022

UNC A

UNF A bis HiCAD 2022

UNF A
Bearbeitung > Gewinde

UNC bis HiCAD 2022

UNC

UNF bis HiCAD 2022

UNF

Die neuen Tabellen sind in der Einheit Inch erstellt worden.

Katalogeditor
