Thema: HiCAD Stahlbau

Raster-Untersystem

Raster werden häufig als Konstruktionsgrundlage verwendet - insbesondere im Stahlbau. Zur Verfeinerung eines 3D- bzw. Stahlbaurasters lassen sich Raster-Untersysteme definieren, die sich in der Regel in den verschiedenen Rasterebenen unterscheiden und können auch schräg dazu verlaufen können. Ein Raster-Untersystem besteht aus Anfangs- und Endpunkt und wird als Kante angezeigt. Das Raster und seine Untersysteme werden normalerweise im Modellbereich eingeblendet, um entlang der Rasterkanten zu konstruieren.

Raster-Untersystem definieren

Raster-Untersystem

Um ein Raster-Untersystem zu definieren, klicken Sie das Raster mit der rechten Maustaste an. Im anschließend angezeigten Kontextmenü für Raster aktivieren Sie die Funktion Raster-Untersystem.

Nach Aufruf der Funktion fordert HiCAD Sie auf, den Anfangspunkt des Raster-Untersystems zu bestimmen. Legen Sie diesen durch eine Punktbestimmung fest. Bestimmen Sie anschließend den Endpunkt. Während der Bestimmung des Anfangs- bzw. Endpunktes können Sie mit rechten Maustaste ein Menü mit weiteren Optionen aufrufen:

Hier haben Sie die Möglichkeit, die Funktion zu beenden oder den zuvor bestimmten Anfangspunkt aufzuheben und erneut zu bestimmen.

Das durch die beiden Punkte identifizierte Raster-Untersystem wird als Kante in die Konstruktion eingetragen. Sie haben anschließend die Möglichkeit, weitere Untersysteme zu bestimmen oder die Funktion zu beenden.

Raster-Untersysteme werden als Nebenteile mit dem Namen Untersystem eingebaut und in einer Baugruppe mit dem Namen Raster-Untersystem zusammengefasst. Dieses Teil wird dem beim Aufruf der Funktion gewählten Raster zugeordnet.

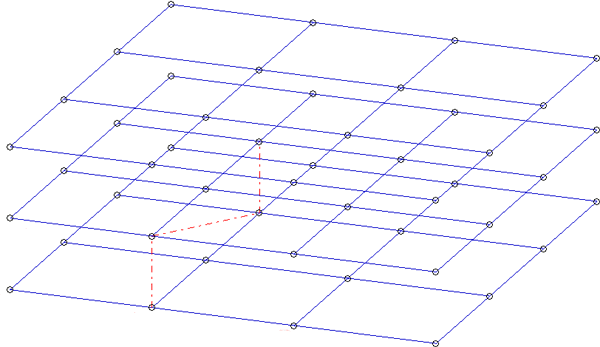

Raster mit 3 Ebenen und 3 Untersystemen (rot gestrichelt)

Hinweise:

• Die Darstellung - Farbe und Linienart - der Raster-Untersysteme kann im im Konfigurationsmanagement (isdconfigeditor.exe) unter Modellierung > Raster festgelegt werden. Die ISD-seitige Voreinstellung ist Farbe 13 (Blau), Linienart 4.
• Auf die Raster-Untersysteme lassen sich auch die 3D-Bemaßungsfunktionen anwenden. Wenn Sie beim Anlegen eines Maßes den Fußpunkt auf ein Raster-Untersystem legen, dann werden beim Ändern des Untersystems auch die betroffenen Maße angepasst.
• Im Blattbereich, insbesondere in abgeleiteten Zeichnungen, ist das Raster ausgeblendet. An Stelle des Rasters werden Rasterbeschriftungen angezeigt. Für Raster-Untersysteme werden Raster-Untersystem-Beschriftungen dargestellt (siehe Beschriftung von Raster-Untersystemen).

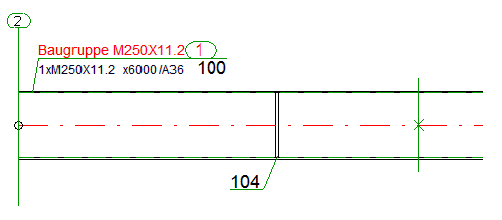

Rasterbeschriftungsfahne (links) und Raster-Untersystem-Beschriftungsfahne (rechts) in abgeleiteter Zeichnung

• Der Name des Raster-Untersystems (Sachnummer) kann in der Raster-Untersystem-Beschriftung angezeigt werden.

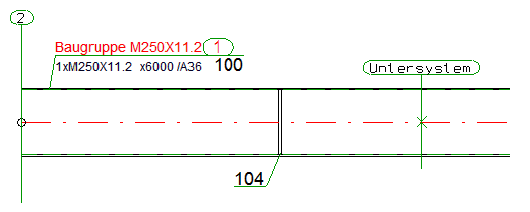

Rasterbeschriftungsfahne (links) und Rasteruntersystem-Beschriftungsfahne mit Namen in Textbox (rechts) in abgeleiteter Zeichnung

• An Beschriftungsfahnen des Rasters und des Raster-Untersystems können Maße gesetzt werden.

Raster-Untersystem ändern

Zur Änderung von Raster-Untersystemen können Sie viele der normalen Bearbeitungsfunktionen für Bauteile verwenden, z. B.

• Verschieben,
• Löschen,
• Ein-/ausblenden,
• Umbenennen (Sachnummer im Attributfenster des ICN) oder
• Teileattribute ändern.
