Rasterbeschriftung

Stahlbau > Weitere Funktionen > Einst...> Rasterbeschriftung

HiCAD bietet über die Einstellungen der Funktion 3D-Raster hinaus die Möglichkeit, die Achsen eines 3D-Rasters - die sogenannten Systemachsen - individuell zu beschriften. Dies kann automatisch für alle oder auch nur für einzelne Achsen erfolgen.

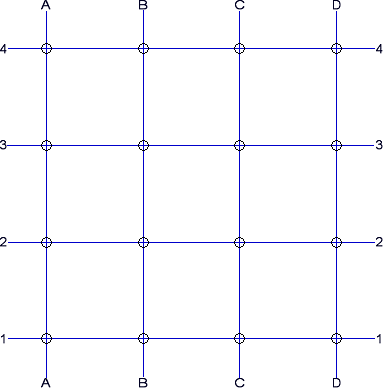

Ausgangsraster

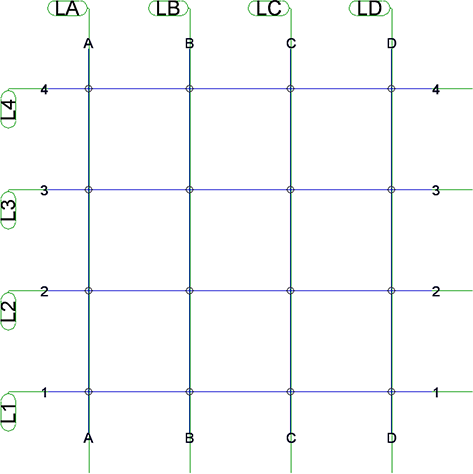

Raster mit individueller Beschriftung der Systemachsen

Folgende Funktionen stehen zur Verfügung:

	Rasterbeschriftung erzeugen
	Rasterberschriftung ausrichten
	Rasterbeschriftung erstellen, einzeln
	Parameter ändern, einzeln
	Parameter ändern, Ansicht,
	Parameter ändern, in allen sichtbaren Ansichten
	Parameter ändern, gesamte Konstruktion,
	Parameter von Referenzmaß, einzeln
	Parameter von Referenzmaß, Ansicht
	Parameter von Referenzmaß, in allen sichtbaren Ansichten
	Parameter von Referenzmaß, Szene
	Rasterbeschriftung löschen, einzeln
	Rasterbeschriftung löschen, Ansicht
	Rasterbeschriftung löschen, in allen sichtbaren Ansichten
	Rasterbeschriftung löschen, gesamte Konstruktion

Weitere Bearbeitungsfunktionen für Rasterbeschriftungen finden Sie im entsprechenden Kontextmenü. Dieses Menü aktivieren Sie, indem Sie mit der rechten Maustaste auf die zu bearbeitende Beschriftung klicken.

Hinweise:

• Wenn Sie in einer Systemachsenbeschriftung auf die Achsenbeschriftung des 3D-Rasters Bezug nehmen, dann wird bei nachträglicher Änderung der Achsenbeschriftung mit der Funktion Rasterparameter auch die Systemachsenbeschriftung angepasst.
• Achsenbeschriftungen werden dem Rasterhauptteil 3D-RASTER zugeordnet. So ist es auch möglich das Rasterteil auszublenden, ohne das die Rasterbeschriftungen ebenfalls ausgeblendet werden.
