Thema: HiCAD Stahlbau

Darstellung ändern

Stahlbau > Weitere Funktionen > Extras > Darstellung einzeln ändern

Mit dieser Funktion ändern Sie die Darstellung einzelner Profile von exakt auf vereinfacht und umgekehrt.

Identifizieren Sie die gewünschten Profile.

Weitere Bearbeitungsfunktionen sowie Funktionen zur Änderung der Darstellung finden Sie unter im Menü Sonstiges.

Mit den Funktionen im Bereich Darstellung ändern Sie die Darstellung von Profilen, Achsen und Achsenendpunkten, Anrisslinien, Profiltexten sowie von Glassymbolen.  Die Funktionen stehen jeweils für einzelne sowie für alle Objekte der Konstruktion zur Verfügung.

Einzeln	Alle
		Darstellung ändern, Exakt <-> Vereinfacht Ändert die Darstellung einzelner/aller Profile von exakt auf vereinfacht und umgekehrt. Sie können die Darstellung einzelner Profile auch über das Featureprotokoll oder das Kontextmenü ändern. Die Funktion Darstellung aller Profile ändern finden Sie auch auf der Registerkarte Vereinfachen.
		Darstellung ändern, Hilfslinien Ändert die Darstellung von Achsen, Achsenendpunkten, Anrisslinien und Profiltexten. Dazu aktivieren Sie im Menü Hilfslinien die entsprechenden Optionen und beenden das Fenster mit OK.
		Darstellung ändern, Glassymbol Blendet Glassymbole ein/aus.

Die Funktionen unter Info markieren alle vereinfacht bzw. alle exakt dargestellten Teile Ihrer Konstruktion und ermöglichen technische Berechnungen.

	Alle Teile vereinfacht Sucht und markiert alle Teile in vereinfachter Darstellung
	Alle Teile exakt Sucht und markiert alle Teile in exakter Darstellung
	Statische Vorbemessung Mit diesem Berechnungs-Tool führen Sie Trägerberechnungen durch.

Bitte beachten Sie:

• Das Umschalten zwischen verschiedenen Darstellungsarten dient nur zur Ansicht bzw. zur Kontrolle, ob evtl. Kollisionen auftreten können usw. Wenn Sie während des Konstruierens zwischen den Darstellungen hin- und her schalten, kann dies – insbesondere bei aktivierten Fremdbezügen in der Featuretechnik – zu Problemen führen.
• Die Funktion Darstellung ändern Exakt <-> Vereinfacht geht davon aus, dass das erste Feature im jeweiligen Feature-Protokoll das Erzeugungsfeature ist. Nur dann kann die Funktion die Darstellungsart ändern und neu berechnen. Bei Teilen, die von Designvarianten erzeugt werden (z. B. Pfettenanschluss 1204) ist das entsprechende Erzeugungsfeature in das Feature der Designvariante eingebettet. Teile, die von API-Varianten (z. B. Geländerkonfigurator) erzeugt werden, haben kein Erzeugungsfeature. Deshalb werden Teile, die von Designvarianten oder API-Varianten erzeugt werden, durch diese Funktion nicht unterstützt. Wird versucht die Darstellungsart solcher Teile zu ändern, dann zeigt HiCAD eine entsprechende Meldung an und markiert diese Teile in der Konstruktion.

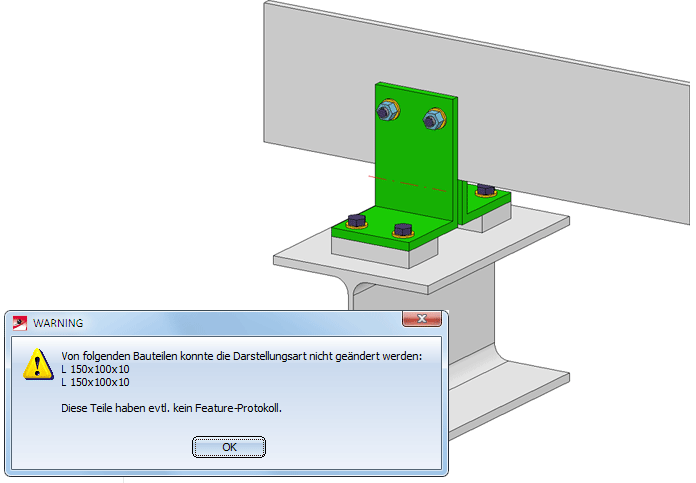

Beispiel: Darstellung ändern - Pfettenanschluss 1204

Bitte beachten Sie auch die Hinweise zur Darstellungsart.

Weitere Bearbeitungsfunktionen (3D-STB) • Profile bearbeiten (3D-STB) • Darstellung von Profilen (3D-STB)
