Thema: HiCAD Stahlbau

Gitterroste - Tragstabrichtung ändern

Stahlbau > Weitere Funktionen > Extras > Gitterroste - Tragstabrichtung ändern

Mit dieser Funktion ändern Sie nachträglich die Tragstabrichtung von Gitterrosten, die auf einer Skizze basieren.

1. Identifizieren Sie das Gitterrost, dessen Tragstabrichtung Sie ändern wollen.
2. Legen Sie dann die neue Tragstabrichtung durch Identifizierung einer geraden Kante oder durch Bestimmung zweier Punkte fest. Hieraus wird der Drehwinkel zur x-Achse der Erzeugungsskizze ermittelt.

Alternativ können Sie die Tragstabrichtung auch im Feature-Protokoll ändern. Dazu doppelklicken Sie auf den Eintrag Drehwinkel Tragstabrichtung und geben dann den neuen Drehwinkel ein.

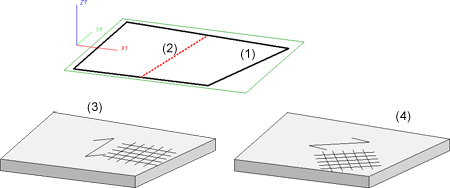

(1) Ausgangsskizze, (2) Kante für Tragstabrichtung, (3) Erzeugtes Gitterrost, (4) Gitterrost mit geänderter Tragstabrichtung

Weitere Bearbeitungsfunktionen (3D-STB) • Gitterroste (3D-STB) • Stahlbau-Funktionen
