Profil teilen

Stahlbau > Verlängern > Teilen

Mit dieser Funktion teilen Sie ein Profil einmal bündig durch Angabe des Teilungsabstandes von einem Profilende.

Identifizieren Sie das Profil in der Nähe des Bezugsendes.

Geben Sie den Teilungsabstand von diesem Profilende ein. Die Teilungsdistanz ist auf die Hälfte der Profillänge voreingestellt.

Geben Sie den gewünschten Wert ein, und verlassen Sie das Eingabefenster mit OK.

Das Profil wird vom Bezugsende aus geteilt. Dabei wird für das neue Teilstück ein neues Hauptteil angelegt.

Schrauben und Nebenteile eines Profils werden einem der beiden neu entstehenden Teile zugeordnet. Ein Nebenteil, wie z. B. ein Blech, wird dem am nächsten liegenden Hauptteil zugeordnet.

Unter

finden Sie darüber hinaus folgende Funktionen:

Profil einmal bündig teilen mit Spalt

Aufteilen eines Profils in zwei Teilprofile – wahlweise mit Spalt oder Überlappung.

Identifizieren Sie das Profil in der Nähe des Bezugsendes.
Geben Sie den Wert für den Spalt/die Überlappung ein. Bei Angabe eines positiven Wertes wird das Profil mit Spalt geteilt, bei Eingabe eines negativen Wertes mit Überlappung.
Geben Sie, wie beim bündigen Teilen, den Teilungsabstand vom Bezugsende ein.

Die Lage des Spalts bzw. der Überlappung ergibt sich aus:

Teilungsdistanz ± 1/2 der Größe des Spalts bzw. der Überlappung.

Profil mehrfach bündig teilen

Teilen eines Profils in mehrere gleichgroße Profile, die lückenlos aneinander anschließen.

Geben Sie die Anzahl der Teilprofile an.

Profil mehrfach teilen mit Spalt

Mehrfaches, gleichmäßiges Teiles eines Profils mit einem definierten Spalt zwischen zwei Teilprofilen:

Geben Sie die Anzahl der Profile an.
Geben Sie den Wert für den Spalt bzw. für die Überlappung ein.
Geben Sie den Teilungsabstand vom Bezugsende ein.

Das Profil wird in gleichgroße Profile geteilt. Die Lage des Spalts bzw. der Überlappung ergibt sich aus:

Teilungsdistanz ± 1/2 der Größe des Spalts bzw. der Überlappung.

Parametrisches Teilen entlang Richtung

Mit dieser Funktion lassen sich Profile entlang einer Richtung in mehrere Abschnitte teilen. Dabei stehen verschiedene Teilungsoptionen zur Verfügung, beispielsweise können die einzelnen Profile unterschiedliche Längen haben. Darüber hinaus wird bei dieser Funktion ein entsprechendes Feature angelegt, so dass sich die Teilung auch nachträglich noch bearbeiten lässt.

Diese Funktion arbeitet im Wesentlichen analog zur Funktion 3D-Standard > Bearbeiten > Trimmen > Teilen entlang Richtung bis auf folgende Unterschiede:

Das zu teilende Profil muss nach dem Funktionsaufruf ausgewählt werden.
Es wird automatisch die Profilachse als Teilungsachse vorgeschlagen, wobei die Teilungsrichtung durch den Auswahlpunkt bestimmt wird.
Nach der Teilung bleibt die Funktion aktiv, d. h. es kann direkt ein weiteres Profil für eine Teilung ausgewählt werden. Die Profilauswahl wird mit der mittleren Maustaste beendet.

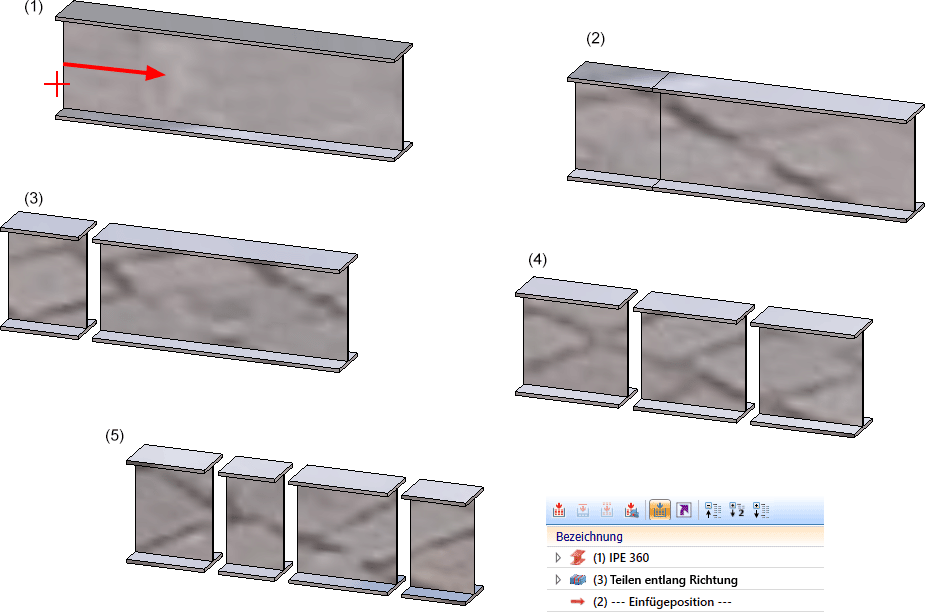

(1) Ausgangsprofil mit Teilungsrichtung, (2) Einfach bündig geteilt, (3) Einfach geteilt mit Überlappung, (4) Mehrfach geteilt mit Spalt, (5) Geteilt entlang Richtung mit Spalt und unterschiedlichen Einzellängen
