Teilen entlang Richtung
Stahlbau > Verlängern > Teilen > Teilen entlang Richtung
Mit dieser Funktion lassen sich Teile entlang einer Richtung in mehrere Abschnitte teilen. Dabei stehen verschiedene Teilungsoptionen zur Verfügung, beispielsweise können die einzelnen Teile unterschiedliche Längen haben. Darüber hinaus wird bei dieser Funktion ein entsprechendes Feature angelegt, so dass sich die Teilung auch nachträglich noch bearbeiten lässt.
Bevor Sie eine der beiden Funktionen verwenden, beachten Sie bitte Folgendes. Die beiden Funktion arbeiten im Wesentlichen analog bis auf folgende Unterschiede:
|

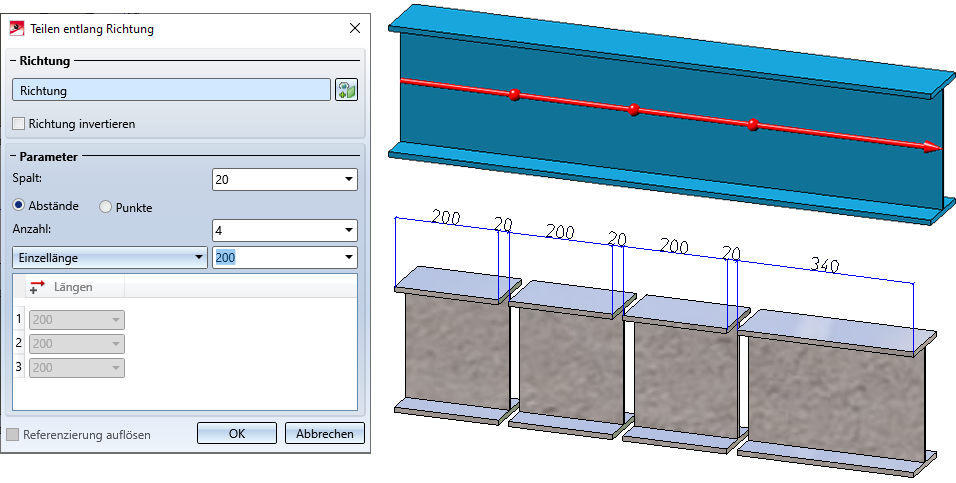

Das Dialogfenster

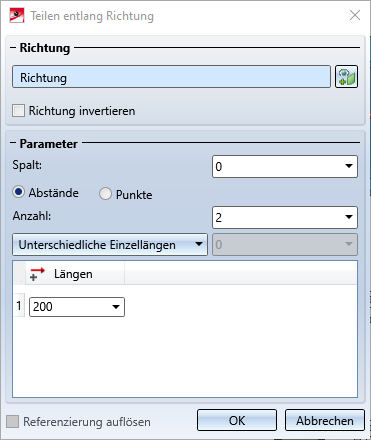

Zur Definition der Teilung wird das abgebildete Dialogfenster angezeigt.
Richtung
Nach dem Aufruf der Funktion ist das Feld Richtung wählen aktiv (farbig markiert). Bestimmen Sie dann die Richtung, in der die Teilung erfolgen soll. Dies kann durch die Auswahl zweier Punkte, einer Kante oder eine Fläche erfolgen. Wird eine Fläche gewählt, dann wird als Richtung die Flächennormale verwendet. Die gewählte Richtung wird durch ein farbigen Pfeil in der Konstruktion visualisiert.
Bei Stahlbauprofilen wird automatisch die Profilachse als Teilungsachse vorgeschlagen. Bei der 3D-Funktion verläuft die Richtung vom Anfangs- zum Endpunkt der Profilachse. Bei der Stahlbaufunktion wird die Richtung durch die aktuelle Cursorposition beim Aufruf der Funktion bestimmt.
Um die Richtung zu ändern, klicken Sie auf das Symbol Richtung wählen .
Während der Richtungswahl können Sie mit der rechten Maustaste ein Kontextmenü mit weiteren Funktionen aktivieren.
Soll die angezeigte Richtung umgedreht werden, dann aktivieren Sie die Checkbox Richtung invertieren.
Parameter
Globale Parameter |
|
Spalt |
Abstand zwischen zwei Teilstücken |
Referenzierung auflösen |
Ist das Ausgangsteil referenziert, dann lässt sich die Referenzierung durch Deaktivieren der Checkbox auflösen. Beim Auflösen wird auch ein am Ausgangsteil vorhandener HELiOS Dokument- und Artikelstamm gelöscht. Ist die Checkbox aktiv, dann wird die Referenzierung dem ersten Teilstück in Teilungsrichtung zugeordnet. Dies gilt auch für einen am Ausgangsteil vorhandenen HELiOS Dokument-/Artikelstamm- Die anderen Teilstücke sind nicht referenziert. |
Bestimmung der Teilung durch Abstände |
|
Anzahl |
Anzahl der Teilstücke |

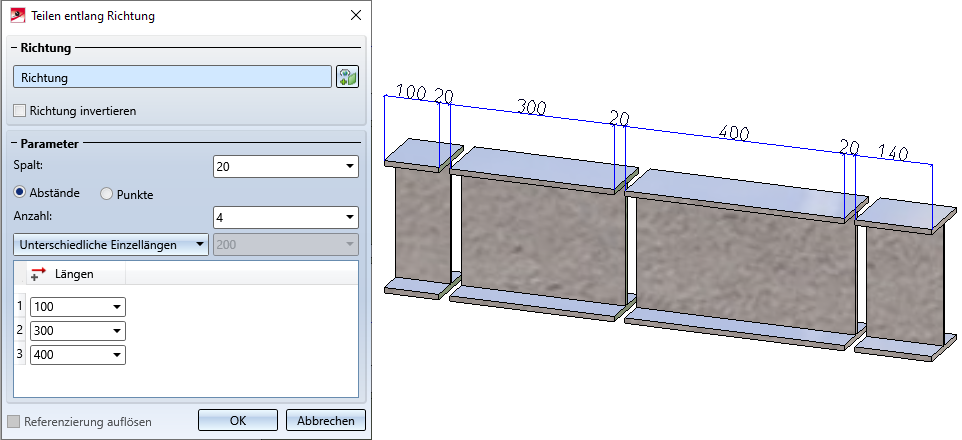

Länge der Teilstücke |
Zur Bestimmung der Länge der Teilstücke stehen in der Auswahlbox verschiedene Möglichkeiten zur Verfügung. Beachten Sie dabei bitte, dass die Gesamtlänge der entstehenden Teilstücke + Spalt immer der Gesamtlänge des Ausgangsteils entspricht. Das bedeutet, dass die Länge des letzten Teilstücks automatisch berechnet wird und von der angegebenen Einzellänge abweichen kann.
|

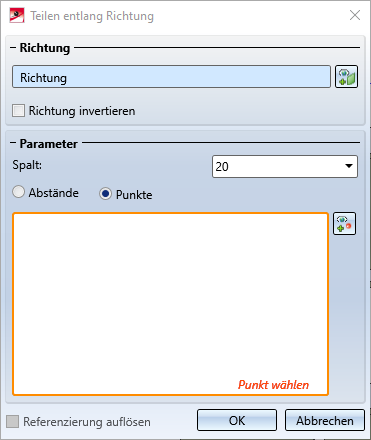

Bestimmung der Teilung durch Punkte |
|
|

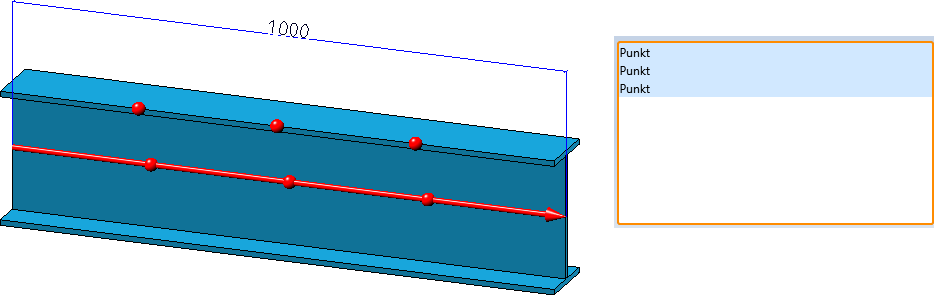

Hier können Sie durch einen Klick auf das Symbol gezielt die Teilungspunkte auswählen. Dazu können Sie sowohl die Punktoptionen des Autopiloten als auch die des Punktoptionsmenüs verwenden. Für jeden gewählten Punkt wird eine Zeile Punkt in die Liste des Dialogfensters eingetragen.

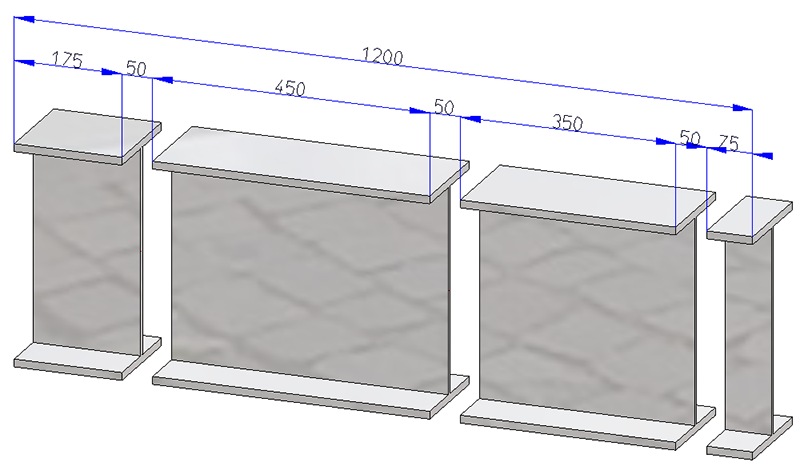

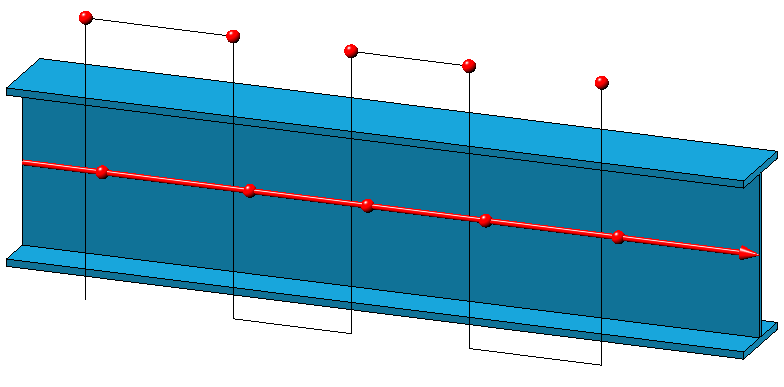

Die Teilungspunkte müssen nicht auf dem Teil liegen, z.B.
|
Die Richtung, jeder Teilungspunkt und jeder Spalt werden in der Konstruktion visualisiert.
Nicht korrekte oder fehlende Eingaben werden mit dem Symbol gekennzeichnet. Wenn Sie den Cursor über das Symbol bewegen, wird eine entsprechende Meldung angezeigt. Kann die Funktion mit den eingegebenen Daten nicht ausgeführt werden, dann wird dieses unten am OK-Button durch das Symbol
gekennzeichnet.
Die Teilung wird mit einem Klick auf OK ausgeführt. Alternativ können Sie auch die mittlere Maustaste drücken.
Das Teilungsfeature

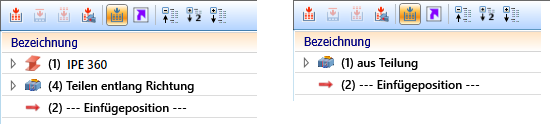

Jedes Teilstück ist ein eigenes Teil in der Teilestruktur - auf derselben Hierarchieebene wie das Ausgangsteil und mit demselben Namen. Das Ausgangsteil erhält ein Feature mit dem Namen Teilen entlang Richtung, alle anderen Teilstücke ein Feature mit dem Namen aus Teilung. Durch einen Doppelklick auf eines der Feature lässt sich die Teilung nachträglich bearbeiten. Alle Teilstücke werden entsprechend angepasst.
Dabei ist Folgendes zu beachten:
Wenn Sie Änderungen, beispielsweise die Anzahl der Teilungen, direkt im Feature-Protokoll ändern, dann wird die Berechnung und Aktualisierung der Teilung direkt ausgeführt. Werden stattdessen Variablen verwendet und diese geändert, dann muss die Neuberechnung mit Aktualisierung der Teilung manuell angestoßen werden. Dazu verwenden Sie die Funktion Neuberechnung mit Aktualisierung verbundenener Teile in der Symbolleiste des Feature-Fensters im ICN.
Wird das Feature Teilen entlang Richtung deaktiviert, dann werden automatisch auch die zugehörigen Feature aus Teilung deaktiviert, d. h. anstelle der Teilung wird in der Konstruktion-wieder das Ausgangsteil angezeigt.
Hinweise:-
- Die Funktionen stehen auch im Kontextmenü für 3D-Teile bzw. für Profile zur Verfügung.
- Die Gesamtlänge der entstehenden Teilstücke (+ Spalt) entspricht immer der Gesamtlänge des Ausgangsteils.
- Hat das Ausgangsteil (nicht referenziert) einen HELiOS Dokument- und Artikelstamm, dann wird dieser auch den Teilstücken zugeordnet.
Bitte beachten Sie auch die Hinweise im Abschnitt Teilungsfeature aktualisieren.
Beispiele

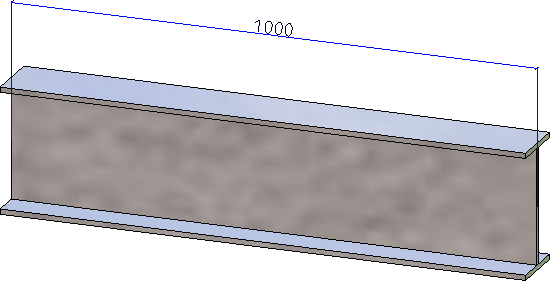

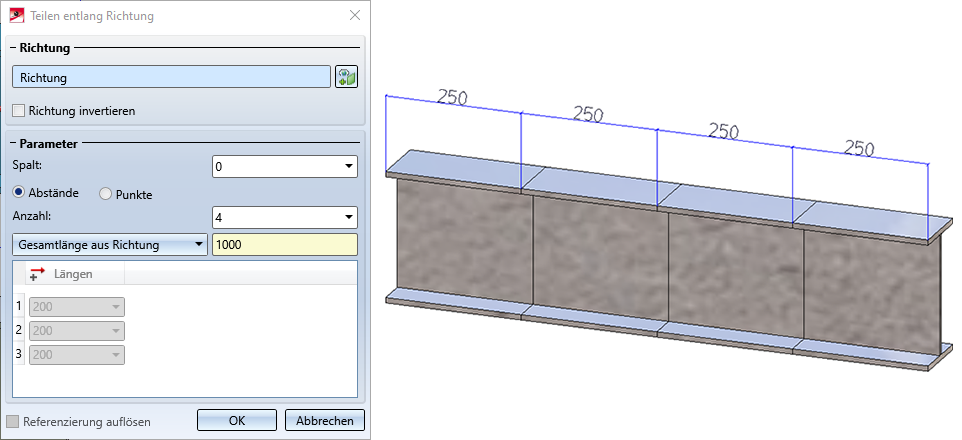

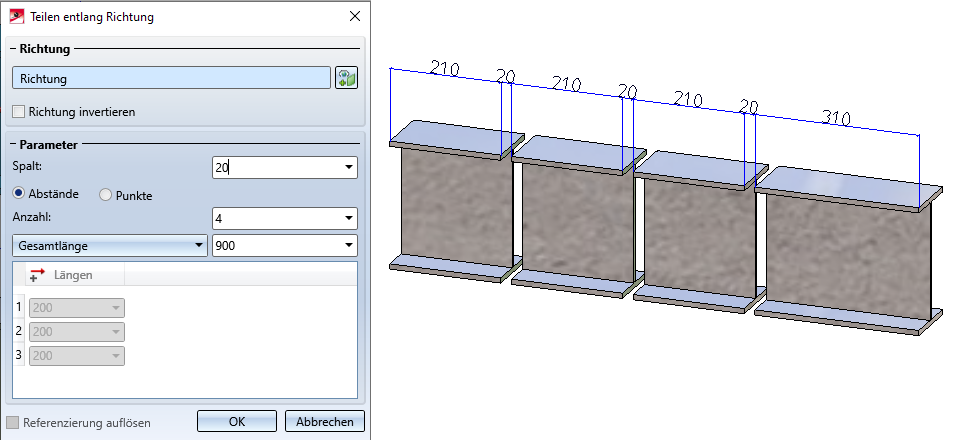

Beispiel 1: Geteiltes Profil

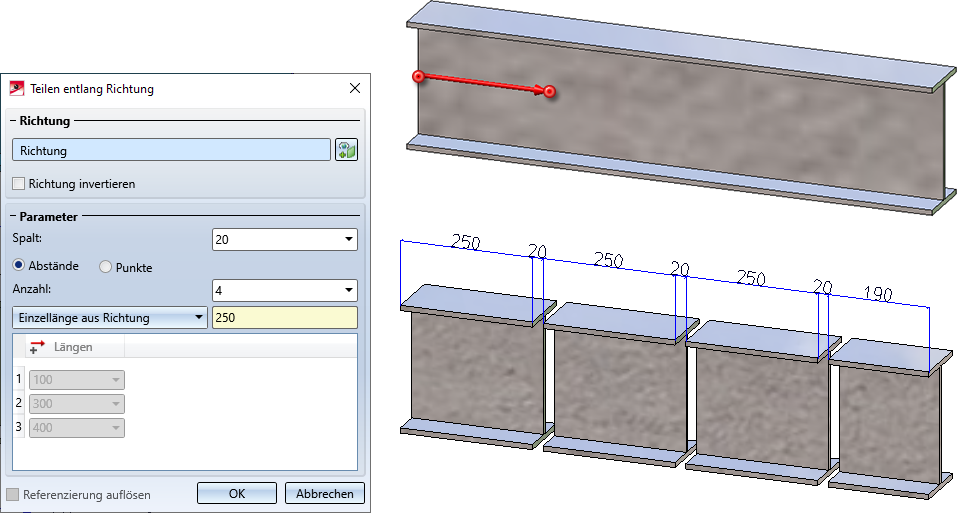

Beispiel 2: Geteiltes Profil - Richtung durch 2 Punkte

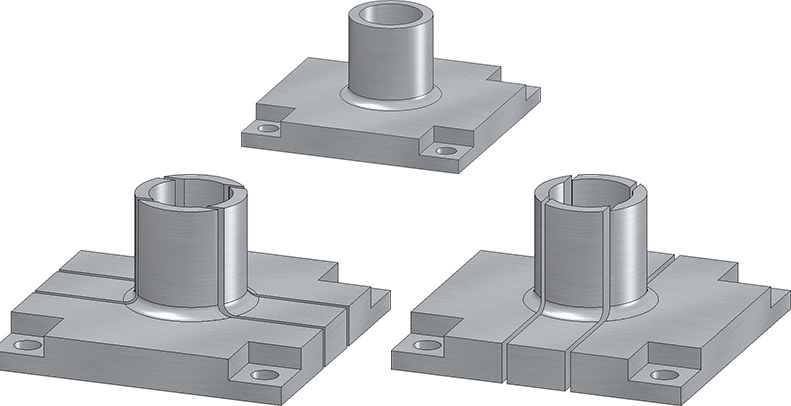

Beispiel 3: Geteiltes 3D-Teil

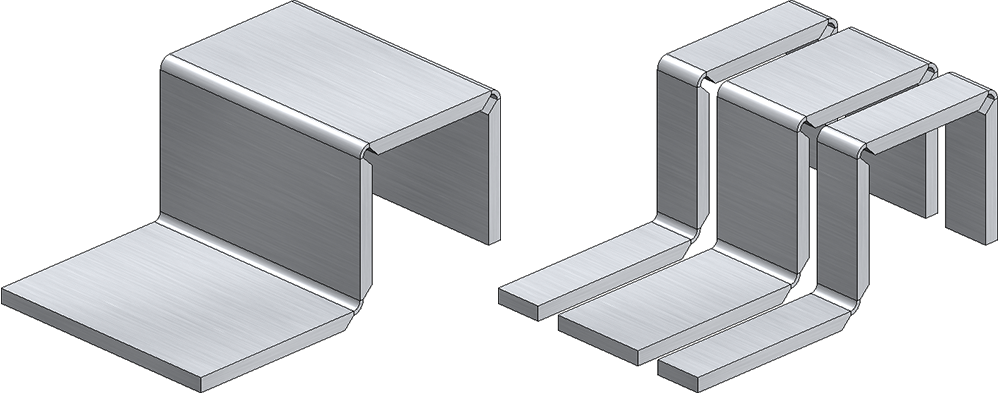

Beispiel 4: Geteiltes Kantblech
Änderungen am Ausgangsteil
Wenn Sie am Ausgangsteil Änderungen an Features vornehmen, die vor dem Feature Teilung entlang Richtung liegen, dann wird nur das Ausgangsteil neu berechnet. Die Teilung wird an gleicher Stelle bezogen auf das Teilekoordinatensystem durchgeführt. Das bedeutet, dass weder die Teilungspunkte noch die Teilstücke automatisch neu berechnet werden.
Um auch die anderen Teilstücke zu aktualisieren, verwenden Sie die Feature-Funktion Neuberechnung mit Aktualisierung der verbundenen Teile in der Symbolleiste des Feature-Fensters im ICN.
Beispiel 1:

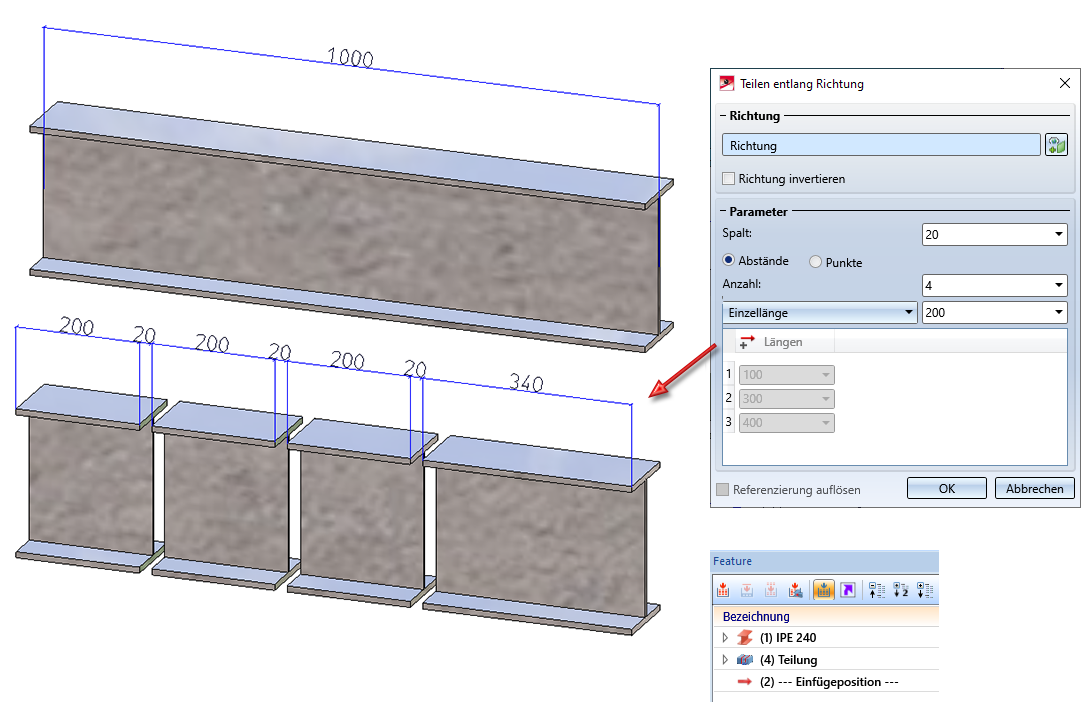

Die folgende Abbildung zeigt ein geteiltes Profil IPE 240.

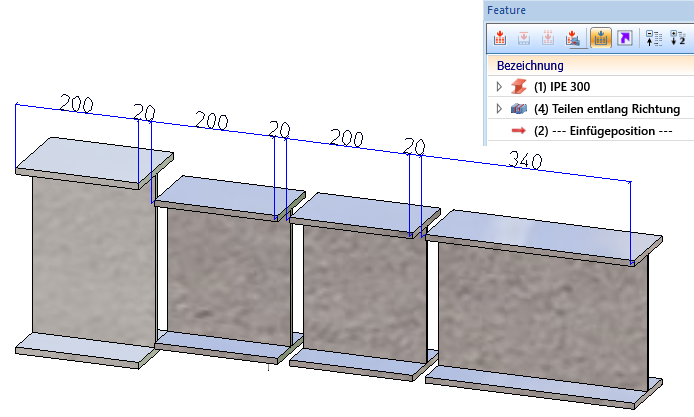

Tauscht man nun das Profil aus, z. B. gegen ein Profil IPE 300, dann erhält man das folgende Ergebnis:
Um auch die anderen Teilstücke anzupassen, muss die Funktion Neuberechnung mit Aktualisierung verbundener Teile verwendet werden.

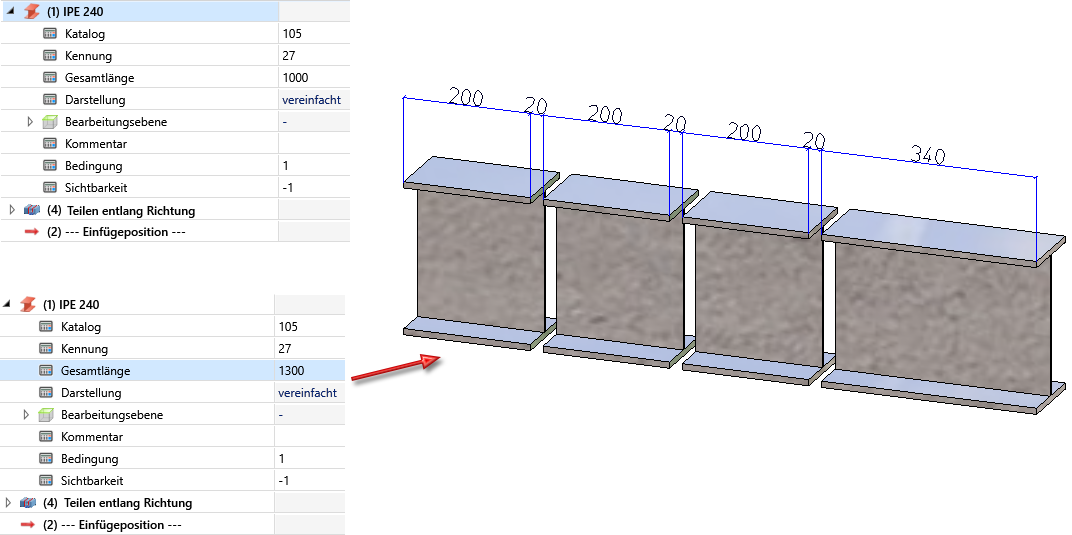

Beispiel 2:
Wir betrachten wieder die Abbildung aus Beispiel 1. Wird die Gesamtlänge des Profils über das Feature geändert, dann sieht man keine geometrische Änderung.

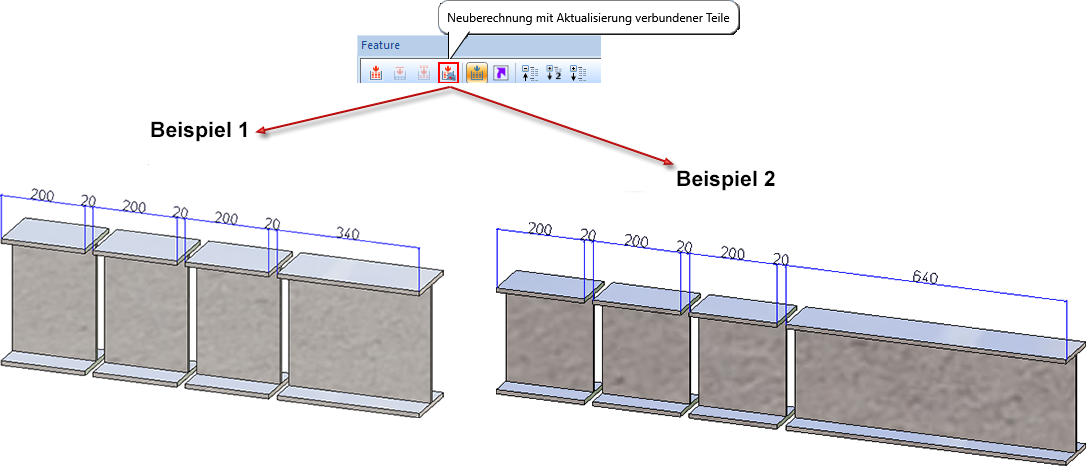

Sollen alle Teilstücke an die Änderungen angepasst werden, dann verwenden Sie die Funktion Neuberechnung mit Aktualisierung der verbundenen Teile en im Feature-Kontextmenü der Teilung.
