Thema: Stücklisten / Report Manager

Stücklisten-Einstellungen in HiCAD

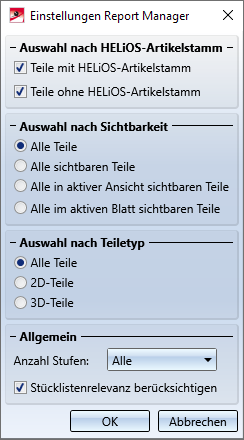

Konstruktion > Positionierung/Detaillierung > Stücklisten > Einstellungen

Mit dieser Funktion legen Sie fest, welche Teile bei der Stücklistenerstellung berücksichtigt werden.

Auswahl nach HELiOS Artikelstamm
Legen Sie hier durch Aktivierung/Deaktivierung der entsprechenden Checkbox fest, welche Teile bei der Stücklistenerstellung berücksichtigt werden sollen - Teile mit HELiOS-Artikelstamm und/oder Teile ohne HELiOS-Artikelstamm.

Beispieleinstellungen:

Teile mit HELiOS-Artikelstamm + Teile ohne HELiOS-Artikelstamm
Berücksichtigt werden alle Teile.
Teile mit HELiOS-Artikelstamm + Teile ohne HELiOS-Artikelstamm
Berücksichtigt werden nur Teile mit HELiOS-Artikelstamm.
Teile mit HELiOS-Artikelstamm + Teile ohne HELiOS-Artikelstamm
Berücksichtigt werden nur Teile ohne HELiOS-Artikelstamm.

Auswahl nach Sichtbarkeit
Durch Aktivierung des entsprechenden Radio Buttons können Sie die Ausgabe der Teile auch an die Sichtbarkeit knüpfen.
Auswahl nach Teiletyp
Durch Aktivierung des entsprechenden Radio Buttons können Sie festlegen, ob nur 2D- oder nur 3D-Teile ausgegeben werden sollen oder beides.
Anzahl Stufen
Dieser Wert legt fest, wie viele Stufen der Teilestruktur bei der Stücklistenerstellung berücksichtigt werden. Beispielsweise werden bei Angabe des Wertes 1 nur die Hauptteile ausgegeben.
Stücklistenrelevanz berücksichtigen
Für Teile ohne HELiOS-Teilestamm können Sie hier festlegen, ob bei diesen Teilen das Attribut "stücklistenrelevant" berücksichtigt werden soll oder nicht.

Nach Auswahl der gewünschten Einstellungen verlassen Sie das Fenster mit OK.
