Thema: Stücklisten / Report Manager

Stücklisten erstellen in HiCAD

Konstruktion > Positionierung/Detaillierung > Stückliste für ...

Stücklisten können in HiCAD sowohl für die ganze Konstruktion als auch für das aktive Teil erstellt werden. Die entsprechenden Funktionen

Stückliste für gesamte Konstruktion erstellen und

Stückliste für aktive Baugruppe

finden Sie im Menü Bearbeiten sowie in den Kontextmenüs für Teile bzw. des ICN.

Nach dem Aufruf der Funktion in HiCAD wird das Dialogfenster Stückliste angezeigt. Dieses Fenster dient der schnellen Erstellung und Ausgabe der Stücklisten und besteht aus folgenden Optionen und Eingabebereichen:

• Attribut-Quelle
• Aktion
• Allgemein
• Stücklistenart

Nehmen Sie die gewünschten Einstellungen vor, und starten Sie die Stücklistenerstellung mit OK. Anschließend wird automatisch der Report Manager gestartet. Welche Listenansicht  - Struktur- oder Mengenliste - dort beim Öffnen aktiv ist, hängt von der im Dialogfenster Stückliste gewählten Stücklistenart ab.

Attribut-Quelle

Hier bestimmen Sie, welche Attribute in der Stückliste verwendet werden sollen:

• HiCAD Teileattribute
  Attribute, die Sie mit den Funktionen Konstruktionsattribute oder Teileattribute vergeben haben oder die von HiCAD automatisch zugewiesen werden.
• HiCAD Datenbank-Attribute
  HiCAD Teileattribute und zusätzlich Artikel- und Dokumentstammdaten (falls zugeordnet)
• HELiOS Produktstruktur
  Ist diese Option aktiv, dann können Sie weiter unter im Dialogfenster die Anzahl der Stufen der Produktstruktur angeben, die in die Stückliste übernommen werden sollen.

Aktion

• Ausgabe auf dem Bildschirm
  Die Stückliste wird im Report Manager angezeigt und kann dort weiter bearbeitet werden.
• Ausgabe in HiCAD
  Die Stückliste wird als Tabelle in HiCAD eingefügt. Bestimmen Sie dort dann die Position.
• Ausgabe in Excel
  Die Stückliste wird in eine Excel-Datei exportiert. HiCAD fordert Sie auf, Pfad und Namen der Datei anzugeben.
• Ausgabe in Textdatei
  Die Stückliste wird in eine Textdatei exportiert. HiCAD fordert Sie auf, Pfad und Namen der Datei anzugeben.
• Ausgabe in HTML-Datei
  Die Stückliste wird in eine HTML-Datei exportiert. HiCAD fordert Sie auf, Pfad und Namen der Datei anzugeben.
• Drucken
  Die Stückliste wird gedruckt.

Unabhängig von der gewählten Aktion wird im Hintergrund immer der Report Manager gestartet.

Soll in der 64Bit-Version von HiCAD oder HELiOS eine Stücklistenübergabe an Excel über eine Vorlagendatei erfolgen und ist diese Option in den Reportmanagereinstellungen ausgegraut müssen Sie von der Microsoft-Homepage die "Microsoft Access Database Engine 2010 Redistributable"-Komponenten in der 64Bit-Version herunterladen und installieren. Die Installation dieser Komponenten muss dabei mit der Option /passive ausgeführt werden. Der Aufruf für die Installation lautet also AccessDatabaseEngine_x64 /passive.

Stücklistenart

Hier haben Sie die Wahl, ob eine Mengenliste oder eine Strukturliste erzeugt werden soll.

Im Report Manager können Sie immer zwischen Struktur- und Mengenstückliste wechseln. Daher ist bei Auswahl der Aktion Ausgabe auf dem Bildschirm die Auswahl der Stücklistenart gesperrt.

Allgemein

Konfiguration

In dieser Auswahlbox werden die im HiCAD sys-Verzeichnis vorhandenen Konfigurationsdateien für Stücklisten angezeigt. Diese Dateien haben die Dateinamenserweiterung :RMS und enthalten bestimmte branchenspezifische Einstellungen für den Report Manager. Beispielsweise bestimmt sie die Sortierkriterien und den Ausgabeumfang für die Struktur- und Mengenliste, die Kriterien für die Gleichteilerkennung und das Layout für die Ausgabe der Daten beim Export in eine Text-, Excel- oder HTML-Datei sowie in eine HiCAD-Tabelle.

In Abhängigkeit von der gewählten Attributquelle stehenunterschiedliche Konfigurationsdateien zur Verfügung. Die Steuerung der je Datenquelle angezeigten RMS-Dateien erfolgt dabei über die Namen der RMS-Dateien.

• HiCAD-Teileattribute:  HiCAD_....RMS
• HiCAD-DB-Attribute:  HiCAD-DB_.....RMS
• HELiOS-Produktstruktur:  PRODUCT_....RMS

Wenn Sie mit eigenen RMS-Dateien arbeiten, dann beachten Sie bitte, dass die obige Namenskonvention eingehalten werden muss. Das heißt, je nachdem für welche Attribtquelle die Datei gelten soll, muss der Dateiname mit

• HiCAD_
• HiCAD-DB_
• PRODUCT_

beginnen.

ISD-seitig stehen vordefinierte Konfigurationen für die verschiedenen Branchen zur Verfügung.

Anzahl Stufen

Haben Sie als Attributquelle die HELiOS-Produktstruktur gewählt, dann können Sie hier die Anzahl der Stufen der Produktstruktur angeben, die in die Stückliste übernommen werden sollen.

Kopfdaten / Positionsdaten

Diese Einstellungen bestimmen - für die Attributquellen HiCAD Teileattribute und HiCAD Datenbank-Attribute - den Umfang der Stücklisteninformationen, die an den Report Manager übertragen werden.

Dies sind:

• die Kopfdaten
  Attribute, die in den Stücklistenkopf übertragen werden.
• die Positionsdaten
  Attribute für die Stücklistenpositionen. Diese stehen im Report Manager unter Einstellungen/Ändern in den Registerkarten Ansicht... zur Verfügung.


In Abhängigkeit von der gewählten Attributquelle werden hier jeweils nur die geeigneten Auswahlmöglichkeiten angeboten. Dabei unterscheidet sich die Auswahl für die Funktionen Stückliste für Konstruktion  und Stückliste für aktive Baugruppe .

Stücklisten für aktive Konstruktion - Auswahlmöglichkeiten	Attributquelle
	HiCAD Teileattribute	HiCAD Datenbank-Attribute
Kopfdaten
HiCAD-Attribute der Konstruktion Es werden nur die HiCAD-Attribute übertragen, d. h. die Attribute, die Sie Ihrer Konstruktion mit der Funktion Konstruktionsattribute zugewiesen haben. Datei: RM_H_ExportSZN.HDB
HiCAD und HELiOS-Attribute der Konstruktion Neben den HiCAD-Attributen der Konstruktion werden auch die HELiOS-Stammdaten - falls vorhanden - übertragen. Datei: RM_DB_ExportSzn.HDB
Positionsdaten
HiCAD-Attribute der Teile Es werden nur die HiCAD-Attribute übertragen, d. h. die Attribute, die Sie dem Teil mit der Funktion Teileattribute zugewiesen haben. Datei: RM_H_ExportPart.HDB
HiCAD- und HELiOS-Attribute der Teile Neben den HiCAD-Attributen werden auch die HELiOS-Artikelattribute - falls vorhanden - übertragen. Datei: RM_DB_ExportPart.HDB

Stückliste für aktive Baugruppe - Auswahlmöglichkeiten	Attributquelle
	HiCAD Teileattribute	HiCAD Datenbank-Attribute
Kopfdaten
HiCAD-Attribute des aktiven Teils Es werden nur die HiCAD-Attribute übertragen, d. h. die Attribute, die Sie dem Teil mit der Funktion Teileattribute zugewiesen haben. Datei: RM_H_ExportPart.HDB
HiCAD- und HELiOS-Attribute der Teile Neben den HiCAD-Attributen werden auch die HELiOS-Artikelattribute - falls vorhanden - übertragen. Datei: RM_DB_ExportPart.HDB
HiCAD-Attribute der Konstruktion Es werden nur die HiCAD-Attribute übertragen, d. h. die Attribute, die Sie Ihrer Konstruktion mit der Funktion Konstruktionsattribute zugewiesen haben. Datei: RM_H_ExportSZN.HDB
HiCAD und HELiOS-Attribute der Konstruktion Neben den HiCAD-Attributen der Konstruktion werden auch die HELiOS-Stammdaten - falls vorhanden - übertragen. Datei: RM_DB_ExportSzn.HDB
PositionsdatenKopfdaten - Auswahl
HiCAD-Attribute der Teile Es werden nur die HiCAD-Attribute übertragen, d. h. die Attribute, die Sie dem Teil mit der Funktion Teileattribute zugewiesen haben. Datei: RM_H_ExportPart.HDB
HiCAD- und HELiOS-Attribute der Teile Neben den HiC AD-Attributen werden auch die HELiOS-Artikelattribute - falls vorhanden - übertragen. Datei: RM_DB_ExportPart.HDB

Übergabe von Attributen für Stücklisten aus Produktstrukturen

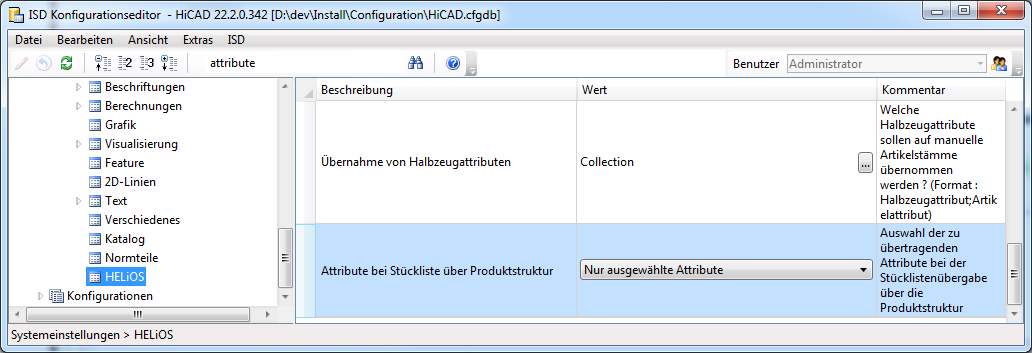

Bei der Erstellung von Stücklisten aus einer Produktstruktur ist es möglich, festzulegen, welche Attribute hierbei an den Report Manager übergeben werden sollen. Diese Einstellung erfolgt m Konfigurationsmanagement im Pfad Systemeinstellungen > HELiOS. Hier befindet sich der Punkt Attribute bei Stückliste über Produktstruktur.

Ist hier die Einstellung Nur ausgewählte Attribute gesetzt, dann werden nur die Attribute übergeben, die in der Datei PV_KONFIG.DAT angegeben sind.
