Thema: HiCAD Punktwolke

Funktionen für Punktwolken

Punktwolke

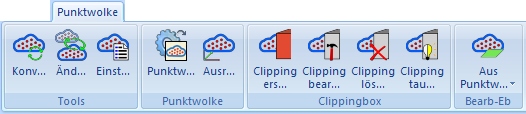

Die Spezialfunktion für Punktwolken finden Sie im Ribbon Punktwolke.

Die Funktionen:

	Punktwolkenkonvertierung starten Diese Funktion startet die Punktwolkenkonvertierung. Die zu konvertierende Punktwolke muss im Format .E57 vorliegen und wird dann in eine Projektpunktwolke im Format .LSPROJ umgewandelt.
	Punktwolken-Einstellungen Mit dieser Funktion lässt sich die Darstellungsgröße der Punkte einer Punktwolke ändern. Dadurch lässt sich auch bei näherem Heranzoomen ein flächiges Bild der Punktwolke erreichen. Sie erreichen die Funktion auch über die transparente Toolbar.
	Punktwolkenreferenzen aktualisieren Punktwolken lassen sich mit dieser Funktion durch andere Punktwolken ersetzen. Die Funktion wird automatisch gestartet, wenn HiCAD beim Laden einer Konstruktion eine darin enthaltene Punktwolke unter dem in der Konstruktion gespeicherten Pfad nicht findet.
	Punktwolke einfügen Mit dieser Funktion importieren Sie eine Punktwolke im Format .LSPROJ in die aktuelle HiCAD Konstruktion.
	Punktwolke ausrichten Die beim Einfügen einer Punktwolke in die Konstruktion gewählte Ausrichtung lässt sich mit dieser Funktion ändern.
	Clippingbox erstellen Da Punktwolken in der Regel sehr groß sind, ist es aus Gründen der Übersicht und zu besseren Bearbeitung sinnvoll, mit Clippingboxen zu arbeiten. Durch die Definition einer oder mehrerer Clippingboxen wird die Punktwolke auf einen bestimmten Bereich zurechtgeschnitten.
	Clippingbox bearbeiten Vorhandene Clippingboxen lassen sich mit dieser Funktion nachträglich skalieren, drehen oder verschieben.
	Clippingbox löschen Diese Funktion löscht Clippingboxen.
	Clipping tauschen Mit dieser Funktion lassen sich vorhandene Clippingboxen invertieren. Das heißt, es wird umgeschaltet zwischen der Anzeige der Punkte innerhalb oder außerhalb der Boxen.
	Ebene aus Punktwolke wählen Mit dieser Funktion lässt sich eine Bearbeitungsebene direkt in eine Punktwolke legen.

Die Funktionen Punktwolke einfügen und Punktwolkenkonvertierung stehen auch im Menü Konstruktion > Teil einfügen > Expl... zur Verfügung.

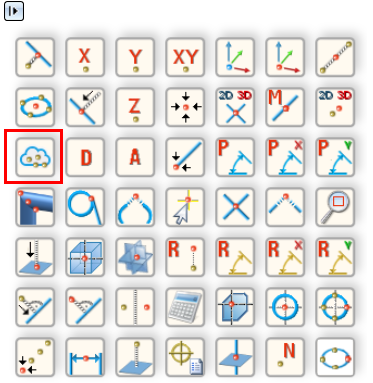

Für Punktwolken steht darüber hinaus im Menü Punktoptionen - sowohl im 2D als auch im 3D - die Option (PW) Punkt aus Punktwolke zur Verfügung. Mit dieser Punktoption lassen sich Punkte einer Punktwolke auswählen. Diese Punkte liegen immer auf dem sichtbaren Teil der gescannten Objekte. Die Funktion ist insbesondere dann wichtig, wenn Sie Teile der Punktwolke vermessen wollen.

Die Punktoption Punkt aus Punktwolke lässt sich alternativ auch über die Tastatur durch Drücken der Taste C aufrufen.

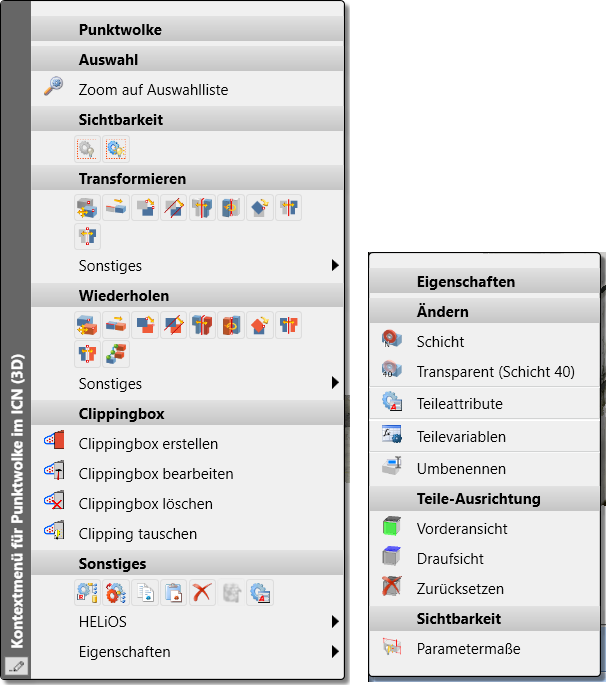

Punktwolken lassen sich in HiCAD wie andere Teile transformieren, wiederholen, referenzieren, mit HELiOS verwalten u.a.m. Wenn Sie im ICN mit der rechten Maustaste auf eine Punktwolke klicken, wird das Kontextmenü für Punktwolken aktiviert.

Beachten Sie:

Punktwolken lassen sich nicht mit den normalen HiCAD-Ansichtsfunktionen clippen, d.h. die Funktion Ansichten > Bearbeiten > Clip.... wird hier nicht unterstützt. Um Punktwolken dynamisch anzuschneiden, verwenden Sie die Clipping-Funktionen des Ribbons Punktwolke.
Punkte lassen sich auch direkt aus dem FARO® As-Built Modeler an HiCAD übermitteln. Mehr dazu erfahren Sie hier.

Vorgehensweise • Funktionen für Punktwolken • Beispiel Punktwolken
