Fasen von Ecken
Zum Fasen von Ecken aktivieren Sie zunächst das Optionsfeld
Ecken im Dialogfenster
Fasen.
Anschließend stehen in der Auswahlbox die Eingabearten Länge und 3 Längen zur Verfügung. Je nach gewählter Eingabeart sind dann verschiedene Werteingaben erforderlich:
- Länge
Die in der Ecke aufeinander treffenden Kanten werden mit derselben Länge gefast.
- 3 Längen
Hier werden die in der Ecke aufeinander treffenden Kanten durch Angabe von drei Längenwerten gefast. Die zur gewählten Ecke gehörenden Kanten werden farbig markiert. Die Zuordnung zwischen Fasenlänge und Kantenfarbe ist wie folgt:
|
Fasenlänge 1 |
Sonderfarbe Markierung 1 (Default RGB 222/12/143) |
|
Fasenlänge 2 |
Sonderfarbe Markierung 6 (Default RGB 16/217/239) |
|
Fasenlänge 3 |
Sonderfarbe Markierung 3 (Default RGB 22/159/211) |
Geben Sie die drei Längenwerte ein.

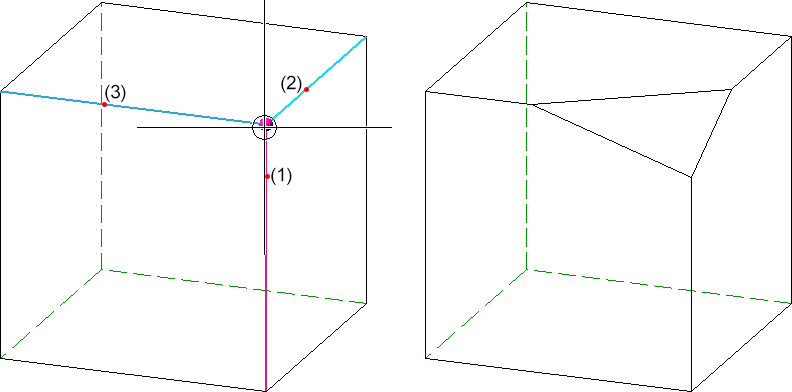

Ecke fasen durch Angabe dreier Längen (1) - (3)
Bei dieser Eingabeart können Sie nur eine
Ecke identifizieren.
