Vielecke



Rechteck zeichnen

Skizze > Zeichnen > Rechteck

Mit dieser Funktion zeichnen Sie ein Rechteck durch Auswahl zweier gegenüberliegender Eckpunkte. Dazu wird der Skizzierer gestartet.



Im Unterschied zum Skizzieren von Linienzügen stehen nur die Modi XY-Raster und frei zur Verfügung. Außerdem werden nur Distanzraster unterstützt.

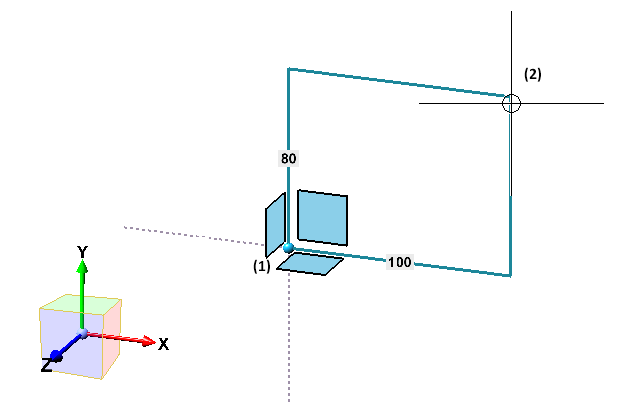

  1. Wählen Sie einen Eckpunkt des Rechtecks.
  2. Wählen Sie den gegenüberliegenden Eckpunkt. Anstelle des Punktes können Sie nach Drücken der Leertaste auch die x- und y-Distanz zum ersten Punkt eingeben.

Bei 3D-Skizzen können Sie vor der Punkt- / Linienauswahl die Zeichenebene wechseln.



Das Rechteck wird sofort in die Konstruktion eingefügt. Das Dialogfenster bleibt zur Konstruktion weiterer Rechtecke (derselben Skizze) geöffnet.


Unter finden Sie weitere Funktionen für Vielecke.

Rechteck über drei Punkte zeichnen

Skizze > Zeichnen > Rechteck > Über drei Punkte

Mit dieser Funktion zeichnen Sie ein Rechteck durch Auswahl von drei Punkten. Dazu wird der Skizzierer gestartet.

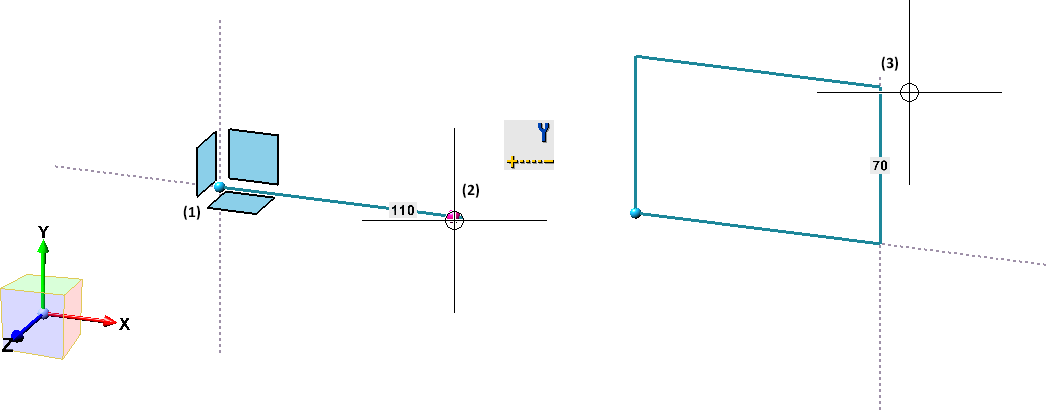

  1. Wählen Sie den Anfangspunkt der Grundlinie.
  2. Wählen Sie den Endpunkt der Grundlinie oder drücken Sie die Leertaste, um die Distanz einzugeben.
  3. Wählen Sie einen weiteren Rechteckspunkt. Anstelle einer Punktauswahl können Sie nach Drücken der Leertaste auch die Höhe des Rechtecks eingeben.

Bei 3D-Skizzen können Sie vor der Punkt- / Linienauswahl die Zeichenebene wechseln.



Parallelogramm zeichnen

Skizze > Zeichnen > Rechteck > Parallelogramm

Mit dieser Funktion zeichnen Sie ein Parallelogramm durch Auswahl von 3 Punkten. Dazu wird der Skizzierer gestartet.

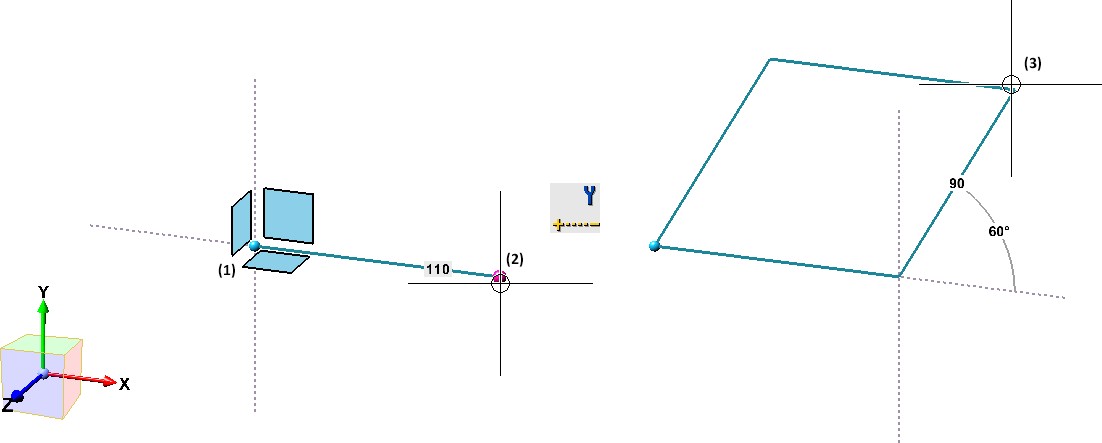

  1. Wählen Sie den Anfangspunkt der Grundlinie.
  2. Wählen Sie den Endpunkt der Grundlinie oder drücken Sie die Leertaste, um die Distanz einzugeben.
  3. Wählen Sie den dritten Punkt des Parallelogramms. Anstelle einer Punktauswahl können Sie nach Drücken der Leertaste auch die Höhe des Rechtecks eingeben.





Bei 3D-Skizzen können Sie vor der Punkt- / Linienauswahl die Zeichenebene wechseln.

N-Eck zeichnen

Skizze > Zeichnen > Rechteck > N-Eck

Mit dieser Funktion zeichnen Sie ein N-Eck.

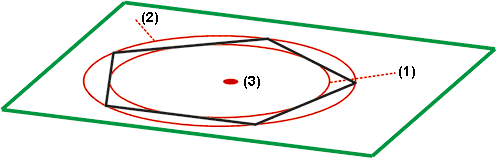

  1. Geben Sie die Eckenanzahl und die Schlüsselweite (1) oder die Eckenanzahl und das Eckenmaß (2) ein.
  1. Wählen Sie den N-Eck-Mittelpunkt (3).

Frühere Funktionen

Mit HiCAD 2021 SP1 sind die Skizzierer für ebene Skizzen und 3D-Skizzen zusammengefasst worden. In diesem Zusammenhang stehen Funktionen, die jetzt durch den Skizzierer abgedeckt sind sowie selten benötigte Funktionen nicht mehr zur Verfügung.



Nicht mehr verfügbar

Ersatz

Rechteck, frei

Rechteck zeichnen im Modus Frei

Skizzenfunktionen (3D) • Skizziertechnik (3D)
