Thema: HiCAD 2D

Wiederholen und Spiegeln

2D-Teil > Wiederholen > Teil wiederholen, spiegeln an Linie

2D-Teil > Wiederholen > PullDown-Menü Spiegeln > Teil wiederholen, spiegeln über 2 Punkte

Bei dieser Funktion entstehen die wiederholten Teile aus dem Kopieren des Originals und dem gleichzeitigen Spiegeln an einer Achse. Die Achse kann je nach gewählter Funktion durch eine Linie oder 2 Punkte identifiziert werden.

Sie können die Wiederholungen als selbständige Teile ansprechen, also nicht vereinigt oder im aktiven Teil vereinigt. Wenn Sie Übergeordnetes Teil anlegen aktivieren, wird im ICN ein neues Teil (z. B. Gruppe) angelegt, dem sind die Wiederholungen und das Originalteil untergeordnet.

1. Wählen Sie aus, ob die Kopien vereinigt werden sollen.
2. Identifizieren Sie die Spiegelungsachse, je nach gewählter Funktion über eine Linie oder mit 2 Punkten.

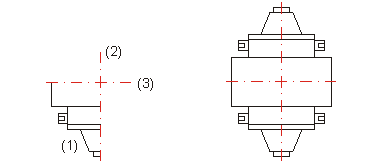

(1) Originalteil
(2) (3) Spiegelungsachse

Teil wiederholen (2D) • Wiederholen und Verschieben (2D) • Wiederholen und Drehen (2D)
