Thema: HiCAD 2D

Wiederholen und Drehen

2D-Teil > Wiederholen > Teil wiederholen, drehen

Bei der Funktion Drehen entstehen die wiederholten Teile aus dem Originalteil durch Kopieren und gleichzeitiges Drehen um einen Punkt.

1. Geben Sie die Anzahl und das Vereinigungsverfahren an.

Sie können die Wiederholungen als selbständige Teile ansprechen, also nicht vereinigt oder im aktiven Teil vereinigt. Wenn Sie Übergeordnetes Teil anlegen aktivieren, wird im ICN ein neues Teil (z. B. Gruppe) angelegt, dem sind die Wiederholungen und das Originalteil untergeordnet.

2. Identifizieren Sie den Drehpunkt und geben Sie den Drehwinkel ein.

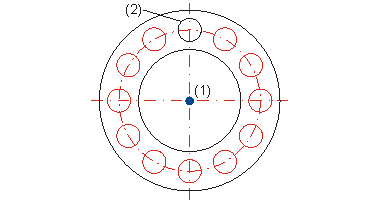

(1) Drehpunkt, Drehwinkel 30°, Anzahl 12
(2) Originalteil
