Thema: HiCAD 2D

Verschieben

Verschieben mit skizzieren oder frei

2D Teil > Transformieren > Teil verschieben, skizzierern

2D-Teil > Transformieren > PullDown-Menü Verschieben> Teil verschieben, frei

Durch das Identifizieren von Passpunkten verschieben Sie Teile.

1. Identifizieren Sie zuerst das zu verschiebende Teil.
2. Wählen Sie dann die Funktion aus.
3. Bestimmen Sie den Passpunkt auf dem zu verschiebenden Teil.
4. Bestimmen Sie dann den Endpunkt der Verschiebung.

Bei Wahl der Funktion Verschieben mit skizzieren erfolgt die Verschiebung mittels Skizzier-Cursor. Die Feinheit des Abstandes kann über die +/- Tasten angepasst werden.

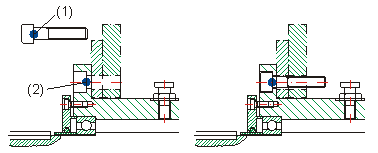

(1) Passpunkt auf dem aktiven Teil
(2) Passpunkt in der Konstruktion

Verschieben + Drehen

2D-Teil > Transformieren > PullDown-Menü Verschieben > Teil verschieben + drehen

Mit dieser Funktion können Sie das aktive Teil verschieben und drehen.

1. Bestimmen Sie den Passpunkt auf dem Teil.
2. Bestimmen Sie den Passpunkt in der Zeichnung.
3. Geben Sie den Drehwinkel an.

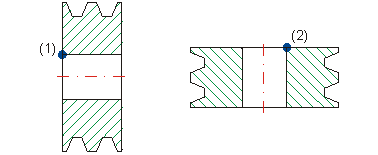

(1) Passpunkt auf dem aktiven Teil
(2) Passpunkt in der Konstruktion

Texte und Bemaßungen werden verschoben und gedreht. Die Lage der achsparallelen Bemaßung bleibt erhalten.
