Thema: HiCAD 2D
2D-Teil > Transformieren > Teil spiegeln, über 2 Punkte
Mit diesen Funktionen können Sie durch Angabe einer Spiegelungsachse das aktive Teil auf der Zeichenfläche spiegeln. Die Spiegelungsachse kann ein Element des zu spiegelnden Teils sein. Identifizieren Sie als Spiegelachse entweder eine Linie oder 2 Punkte.
Bei Texten wird der Bezugspunkt gespiegelt. Bei Symbolen und Bemaßungen werden nur die Linienelemente gespiegelt. Die Lage der Maßzahl und des Textes bleibt erhalten.

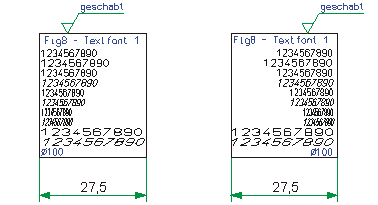

Gespiegelter Text
Teil transformieren (2D) • Verschieben (2D) • Drehen (2D) • Skalieren (2D)
|
