Thema: Katalogeditor

Normteiltest

HiCAD bietet Ihnen die Möglichkeit, neu erstellte oder erweiterte Normteiltabellen zu testen. Dazu steht ein entsprechendes Makro zur Verfügung.

So starten Sie dieses Makro:

1. Drücken Sie STRG+8.
2. Wechseln Sie in das HiCAD-Unterverzeichnis MAKRO3D.
3. Doppelklicken Sie auf den Makronamen StandardPartTest.mac.

Das Dialogfenster Normteiltest wird angezeigt.

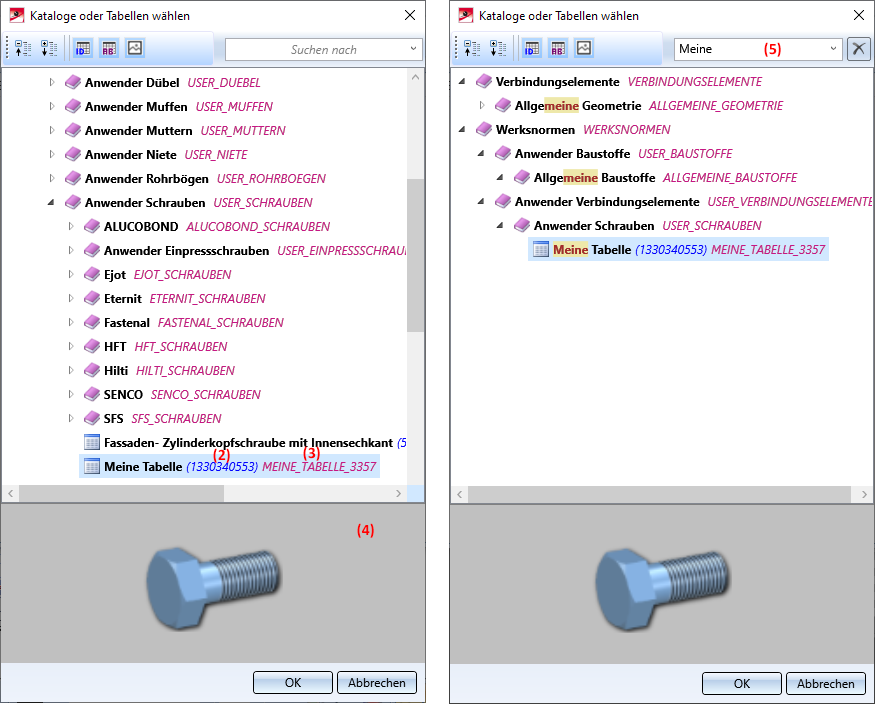

Oben im Dialogfenster klicken Sie auf und wählen die zu testende Tabelle in der Katalogstruktur aus. Die Struktur kann auf- und zugeklappt (1) werden. Neben dem Tabellennamen kann auch die Tabellen-ID (2), die Tabellenkennung (3) und eine grafische Vorschau (4) ein-/ausgeblendet werden. Auch die Suche nach Tabellennamen (5) ist möglich.

Im Bereich Zu testende Tabellenzeilen bestimmen Sie den zu testenden Bereich, indem Sie die erste und die letzte Zeilennummer des gewünschten Bereiches eingeben. Bei Eingabe von 1 und 999999 wird die ganze Tabelle getestet.

Mit einem Klick auf Start starten Sie den Normteiltest. Dabei wird in HiCAD eine neue Konstruktion mit dem Namen der Tabellen-ID angelegt, z. B. 1330340533. Die getesteten Normteile werden - falls möglich - automatisch in diese Konstruktion eingebaut.

Die Ergebnisse des Testlaufes werden im Dialogfenster aufgelistet:

• Die Spalte Gesamt zeigt an, ob für eine Tabellenzeile ein Problem erkannt wurde.
• In der Spalte Katalog wird angezeigt, ob es Probleme mit der Konsistenz der Werte in der Tabelle gibt.
• Die restlichen Spalten beziehen sich auf den Einbau in den vier verschiedenen Darstellungsmöglichkeiten. Für jedes erzeugte Teil wird auch jeweils ein Kollisionstest ausgeführt.

Nach dem Ende eines Testlaufes oder bei einem Abbruch mit Stop werden die erzeugten Teile in der Konstruktion geometrisch - nach Art der Darstellung - sortiert, so dass sie auch manuell noch einmal geprüft werden können. Dazu müssen Sie den Dialog Normteiltest schließen, um in der Konstruktion arbeiten zu können.

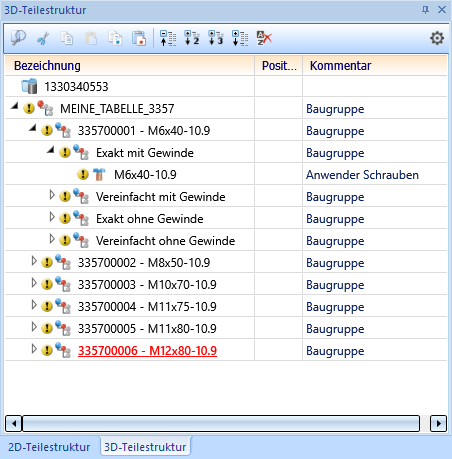

Betrachten wir den oben abgebildeten Testlauf, dann wird eine Konstruktion mit dem Namen 1330340553 angelegt, die 6 Baugruppen enthält, deren Name sich zusammensetzt aus der jeweilige Datensatz-ID und der Bezeichnung in der getesteten Tabelle. Jede dieser Baugruppen enthält die vier Ausprägungen der Schraube.

Beispielsweise könnten man jetzt die Baugruppe mit dem Namen 335700006 - M12x80-10.9 einer Kollisionsprüfung unterziehen, um zu sehen wo genau die Kollision auftritt.

Insbesondere aus der ISD Vorlage für Sechskantschrauben abgeleitete Tabellen lassen sich mit diesem Tool testen.

Vorlage für Sechskantschrauben
