Beispiel: Datensatz einfügen/blockieren

Nehmen wir an, Sie benötigen Sechskantschrauben nach DIN EN ISO 4017 mit den Abmessungen M 6x100 (Material 10.9). Dass diese in der Tabelle nicht vorhanden sind, ist kein Bug, sondern liegt einfach daran, dass sich die ISD hier an einen bestimmten Standard hält. Mit dem Katalogeditor ist es jedoch kein Problem, in die Tabelle Schrauben mit weiteren Abmessungen aufzunehmen.

Nehmen wir desweiteren an, Sie wollen nicht, dass die Schraube M6x55 in HiCAD ausgewählt werden kann. Der Katalogeditor bietet Ihnen die Möglichkeit, Normteile, die nicht verwendet werden sollen, zu blockieren anstatt sie zu löschen. Dies erfolgt ganz einfach über eine Status-Änderung.

Datensatz einfügen

Öffnen Sie die Tabelle DIN EN ISO 4017 im Katalog VERBINDUNGSELEMENTE > SCHRAUBEN > SECHSKANTSCHRAUBEN.

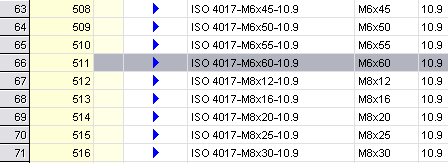

M6x60 (Material 10.9) ist die letzte Auswahl für diesen Schraubentyp.

Klicken Sie diese Zeile mit der rechten Maustaste an, und wählen Sie im Kontextmenü den Befehl Kopieren.

Scrollen Sie nun an das Ende der Tabelle. Dort finden Sie eine leere Zeile.

Klicken Sie diese leere Zeile mit der rechten Maustaste an, und wählen Sie Einfügen.

Ändern Sie nun in den Spalten BZ, Size und LN jeweils den Wert 60 in 100.

Speichern Sie die Tabelle. Der Datensatz wird dann entsprechend einsortiert. Beim nächsten Start von HiCAD steht Ihnen dort die entsprechende Sechskantschraube zur Verfügung.

Datensatz blockieren

Doppelklicken Sie in der entsprechenden Zeile auf das Pfeilsymbol unter STATUS.

Wählen Sie in der Listbox den Eintrag Löschen.

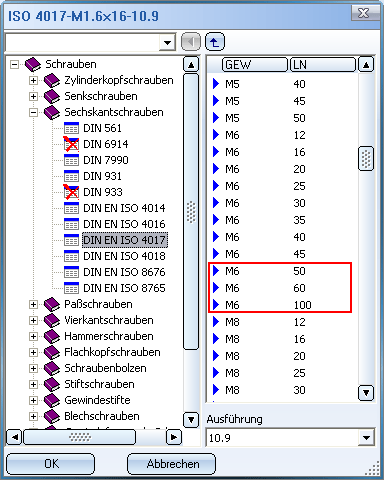

Speichern Sie die Tabelle. In HiCAD kann die Schraube M6X55 dann nicht mehr ausgewählt werden.

Wollen Sie diese später wieder zur Verfügung stellen, dann verfahren Sie analog und wählen Sie in der Listbox den Status Haupt- oder Nebenreihe.
