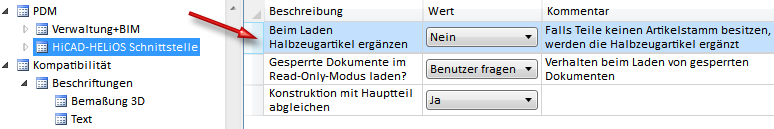

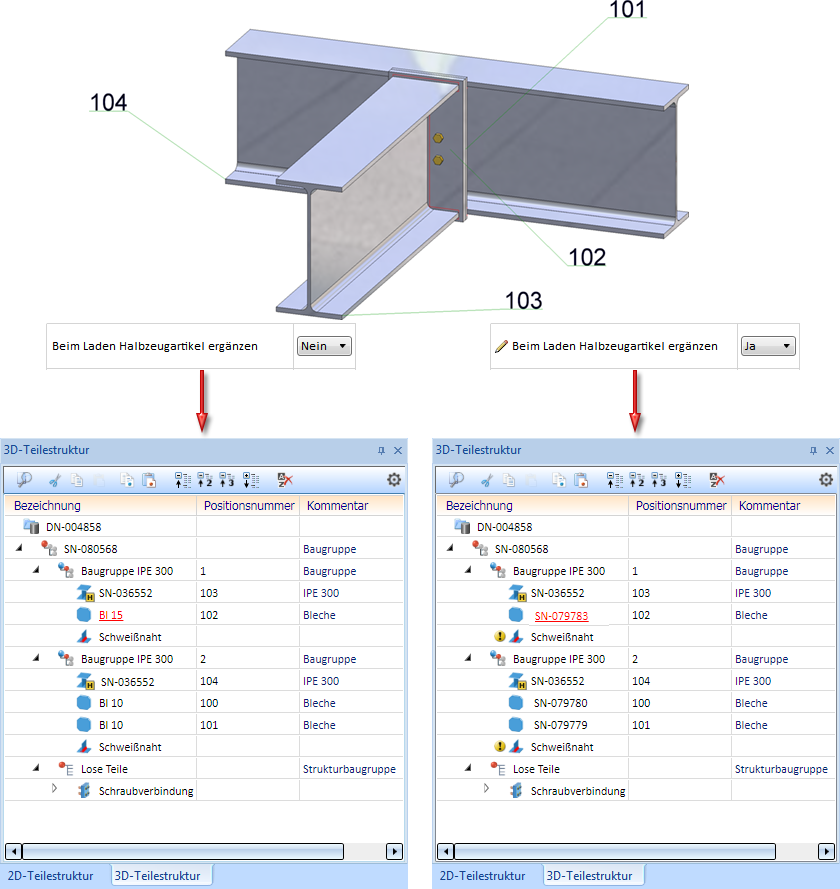

Hinweise zu Einstellungen im Konfigurationsmanagement

Beim Neuanlegen von Baugruppen, beim Bilden von Baugruppen aus vorhandenen Teilen und bei der automatischen Erzeugung von Baugruppen - z.B. bei Anschlüssen oder dem Einbau von Blechen im Stahlbau - wird als ISD-seitiger Defaultwert für die Sachnummer bzw. als Präfix der Sachnummer (beim Bilden von Baugruppen) der Text Baugruppe vorgeschlagen. Diese Einstellung lässt sich mit den Parametern unter Baugruppen ändern.

siehe Baugruppen, Teile und Attribute

Bei der automatischen Positionierung lässt sich Stahlbau-Baugruppen automatisch die Verwendungsart Zusammenbauträger oder Zusammenbaustütze zuordnen. Dazu müssen die Parameter unter Verwendungsarten entsprechend gesetzt werden.

siehe Baugruppen, Teile und Attribute

Hier legen Sie verschiedene Einstellungen für das Schnittschema fest. Beispielsweise lässt sich hier einstellen

• auf welchen Schenkel sich die Schnittschema angegebenen Schnittwinkel beziehen sollen,
• Querschnitt (Default) oder

• Profilachse
• welche Nachkommastellen des Schnittwinkels bei der Positionierung berücksichtigt werden sollen,
• ob auch bei Schnittwinkeln von 45° die Anschnittskennung in der Stückliste ausgegeben werden soll und
• unter welchen Bedingungen der Schnittwinkel nicht ausgegeben werden soll, weil die Gesamtlänge nicht der Schnittlänge entspricht.
• Die Schnittfläche ist bearbeitet. (Default)
• Die Schnittfläche ist an einer oder beiden Außenseiten bearbeitet.

Hier legen Sie verschiedene Einstellungen für das Schnittschema fest. Beispielsweise lässt sich hier einstellen

• welche Nachkommastellen des Schnittwinkels bei der Positionierung berücksichtigt werden sollen und
• ob auch bei Schnittwinkeln von 45° die Anschnittskennung in der Stückliste ausgegeben werden soll.

Hier lassen sich verschiedene Einstellungen für Anschlüsse festlegen, die noch DAST-Verbindungen unterstützen, z.B. Pfettenstoß 405 und 415.

Hier lässt sich ein Defaultmaterial für Stahlbauteile voreinstellen. Dazu wählen Sie nach einem Klick auf das Symbol einfach das gewünschte Material aus dem Katalog Werkstoffe oder Anwenderwerkstoffe.

siehe auch Stahlbaueinstellungen, Gewichtsberechnung

Für die DSTV-NC-Schnittstelle lässt sich hier das Verschiebemaß für Körnerpunkte einstellen und es lässt sich bestimmen, welches Attribut bei "H"-Teilen als Positionsnummer verwendet werden soll.

siehe DSTV NC

Mit dieser Funktion legen Sie die stahlbauspezifischen Voreinstellungen fest für Ausklinkungen fest, z.B. die Ausklinkungsart oder den Abstand von Flansch und Steg.

siehe Stahlbaueinstellungen, Ausklinkung

Mit diesen Parameter legen Sie die Voreinstellungen für den Einbau von Steigleitern fest, z.B. die Art der Holme, die KRA-Dateien für Podest, Korb und Sprossen, die Abmessungen der Steigleiter etc.

siehe Steigleiter konfigurieren und einbauen

Hier bestimmen Sie, ob die vom Geländerkonfigurator zu erzeugenden Baugruppen stücklistenrelevant sein sollen oder nicht und zwar getrennt für Geländer-, Segment- und Komponentenbaugruppen.

siehe Geländerkonfigurator > Voraussetzungen und Hinweise

Soll sichergestellt werden, dass das Schrittmaß einer Treppe stets normkonform ist, dann lässt sich dies hier festlegen. Auch die einzuhaltenden Richtlinien, beispielsweise landesabhängige Vorschriften, lassen sich hier definieren. ISD-seitig sind Richtlinien nach DIN 18065 vordefiniert.

siehe Treppenkonfigurator

Hier legen sie die Voreinstellung für die Darstellung von Profilen, Blechen, Gitterrosten und Glasscheiben fest.

siehe Stahlbaueinstellungen, Darstellung
