Thema: HiCAD Stahlbau

Geländerkonfigurator - Voraussetzungen und Hinweise

Andockfenster Bauwesen-Funktionen > Stahlbau >Treppen+Geländer > Geländer > Geländerkonfigurator (entlang Kanten)

Beim Einsatz des Geländerkonfigurators, insbesondere beim Erstellen von Werkstattzeichnungen für Geländer, beachten Sie bitte die nachfolgend aufgeführten Hinweise.

Voraussetzungen

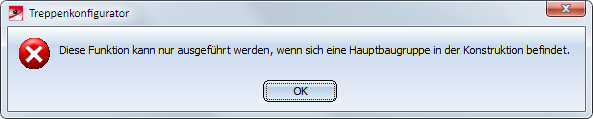

Die Konstruktion muss eine Hauptbaugruppe enthalten. Ist dies nicht der Fall, wird eine entsprechende Meldung angezeigt. Ausführliche Informationen zu Hauptbaugruppen finden Sie u.a. in den Abschnitten Baugruppen, Haupt- und Nebenteile, Einzelteil- oder Baugruppenkonstruktion und Baugruppe/Teilestruktur bearbeiten. Ist beim Aufruf der Funktion keine Hauptbaugruppe vorhanden, dann erscheint - analog zum Treppenkonfigurator - eine entsprechende Meldung.

Beenden Sie das Fenster mit OK und legen Sie eine Hauptbaugruppe an. Rufen Sie dann die Funktion erneut auf.

Die Träger, auf denen das Geländer verlegt werden soll, müssen einen "Pfad" bilden. Zulässig sind I-, U-, L- und C-Profile.
Die z-Achse des aktiven Koordinatensystems ist die Richtungsachse für die Pfosten, also dürfen die Träger nicht parallel zur z-Achse des aktiven Koordinatensystems verlaufen. Wenn Sie sich nicht sicher sind, aktivieren Sie vor dem Aufruf des Geländerkonfigurators die Funktion Konstruktion > Sonstiges > Welt-KS.
Die Träger dürfen nicht gekrümmt sein.

Feature-Protokoll

Je nach gewählter Geländerfunktion wird eine Feature-Protokoll mit dem Namen

Geländer entlang Profilen bzw.
Geländer entlang Kanten

angelegt.

Um ein bereits vorhandenes Geländer zu bearbeiten, identifizieren Sie einfach eines der Geländerelemente und doppelklicken dann im Feature-Protokoll auf den Eintrag Geländer entlang Kanten bzw. Geländer entlang Profilen. Anschließend wird der Geländerkonfigurator gestartet.

Baugruppe

Für das Geländer wird eine Baugruppe mit dem Namen Geländer angelegt. Diese ist unterteilt in Baugruppen mit dem Namen Segment, die die Geländerelemente der einzelnen Träger enthalten. Die Baugruppe Segment ist jeweils unterteilt in die Baugruppen:

Pfosten
Hauptteil: Rohr o.ä.
Weitere Bauteile
Handlauf
Hauptteil: Rohr o.ä.
Weitere Bauteile, z:B. Rohrbogen
Fußleiste
Hauptteil: L-Profil, o.ä:
Weitere Bauteile
Füllung
Füllungsbauteile (Gurt, Füllstab, Knielauf, …)

Achtung:

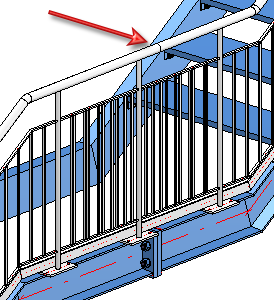

Bei mehreren aufeinander folgenden fluchtenden Trägern werden die Geländerelemente dieser Träger zu einer Segment-Baugruppe zusammengefasst. Dadurch entstehen auch an diesen Trägern durchgehende Handläufe und Knieleisten. Die Aktualisierung und Modifizierung bestehender Geländer (vor Version 2016 SP2) mit derartigen Bereichen erfolgt weiterhin mit einzelnen Segment-Baugruppen und damit unterbrochenen Handläufen und Knieleisten.

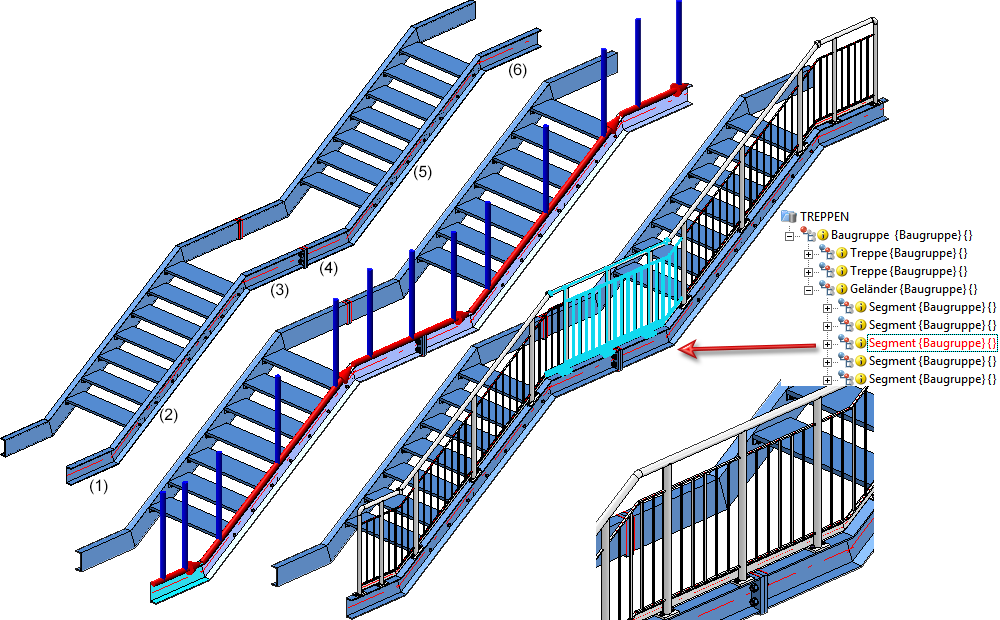

Beispiel: An den Profilen (1) bis (6) soll ein Geländer verlegt werden. Die Profile (3) und (4) sind fluchtend. Die Baugruppe Geländer besteht dann aus 5 Segment-Baugruppen. Für die Profile (3) und (4) ist ein Geländerabschnitt entstanden mit durchgehenden Handläufen und Knieleisten.

Mit Versionen vor HiCAD 2016 SP2 wären 6 Segment-Baugruppen entstanden und jeweils ein Geländerabschnitt für die Proile (3) und (4).

Stücklistenrelevanz der Baugruppen

Die Stücklistenrelevanz für die vom Geländerkonfigurator zu erzeugenden Baugruppen kann im Konfigurationsmanagement (isdconfigeditor.exe) unter Stahlbau > Produkte > Geländer festgelegt werden und zwar getrennt für

die Baugruppe Geländer
die Segmentbaugruppen und die
Komponentenbaugruppen.

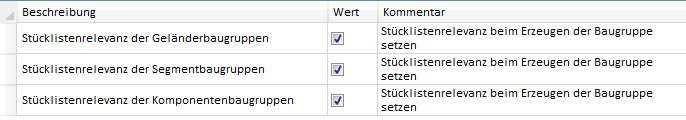

Die Defaulteinstellung ist:

Wenn Sie die Stücklistenrelevanz der Komponentenbaugruppen hier deaktivieren, dann werden vom Geländerkonfigurator auch keine Baugruppenhauptteile definiert.

Eigenschaften der Geländerobjekte und Verhalten bei der Zeichnungsableitung

Baugruppe	Stücklisten- relevanz*	Verwendungs- art	CONFIGKEY	Verwendete Konfiguration*	bei Zeichnungsableitung berücksichtigen
Geländer	ja	Geländer	RAILING	RAILING	nein
Segment	ja	Geländersegment	RAILINGSEGMENT	RAILINGSEGMENT	ja
Pfosten	nein	Pfosten	POST	POST	nein
Baugruppenhauptteil	ja	Pfostenprofil	POSTPROFILE	DEFAULT (Stahlrohre)	ja
Handlauf	nein	Handlauf	HANDRAIL	STRINGER	nein
Baugruppenhauptteil	ja	Handlaufprofil	RAILINGPROFILE	DEFAULT (Hohlprofil)	ja
Füllung	nein	Füllung	FILLING	FILLING	nein
Gurt	ja	Gurt	STRINGER	STRINGER	nein
Knieleiste	ja	Knieleiste	KNEERAIL	STRINGER	nein
Füllstab	ja	Füllstab	WEBMEMBER	DEFAULT (Stahlrohre)	ja
Fußleiste	nein	Fußleiste	SKIRTING	STRINGER	nein
Baugruppenhauptteil	ja	Fußleistenprofil	SKIRTINGPROFILE	DEFAULT (Fachstahl)	ja

*: ISD-seitige Voreinstellung bei Verwendung der Stahlbau-Konfiguration

Die Konfigurationen für Geländer bei der Zeichnungsableitung sind im Konfigurationsmanagement (isdconfigeditor.exe) unter Automatische Zeichnungsableitung > Fertigungszeichnung > Verwendungszweckabhängig abgelegt. Die Bemaßungsregeln für die Geländersegmente finden Sie jeweils unter Bemaßungsregelsatz, z.B. Automatische Zeichnungsableitung > Fertigungszeichnung > Verwendungszweckabhängig > RAILING > Bemaßungsregelsatz

Koordinatensysteme der Baugruppen

Die Baugruppen Geländer, Segment, Handlauf, Pfosten und Füllung tragen verlässliche Koordinatensysteme, die für die Festlegung der Ansichten und für die Bemaßung bei der Zeichnungsableitung herangezogen werden.

Der Ursprung der Baugruppen-Koordinatensysteme liegt zum Zeitpunkt der Baugruppenerzeugung im Ursprung des Weltkoordinatensystems.

Geländer
Das Teile-Koordinatensystem des Geländers wird so gewählt, dass in der Vorderansicht der Werkstattzeichnung das erste Segment sinnvoll dargestellt ist. (Z-Achse = Z-Achse des Weltkoordinatensystems; die X-Achse wird so gewählt, dass die Verlegerichtung des ersten Segments in der XZ-Ebene verläuft)
Geländer-Segment
Das Teile-Koordinatensystem wird so gewählt, dass das Segment in der XZ-Ebene der Segment-Baugruppe liegt. X zeigt in die Verlegerichtung.
Füllung
Die Teile-Koordinatensysteme der Füllungs-Baugruppen sind identisch mit den Teile-Koordinatensystemen des Segmentes.
Handlauf
Das Teile-Koordinatensystem der Handlauf-Baugruppe ist identisch mit dem des Segmentes.
Fußleiste
Das Teile-Koordinatensystem der Fußleiste-Baugruppe ist identisch mit dem des Segmentes.
Pfosten
Z-Achse ist die Z-Achse des Weltkoordinatensystems. Die X-Z wird entsprechend der Baurichtung des Segmentes gewählt.

Einbau oder Fertigungslage

Geländersegmente können in der Werkstattzeichnung in Fertigungs- oder Einbaulage dargestellt werden. Die Einbaulage ist sinnvoll für steigende oder fallende Geländer, die Fertigungslage für Geländer mit X-Richtung in X-Richtung, d.h. mit horizontalem Handlauf.

Bezeichnung der Füllstäbe in den Segment-Ansichten der Werkstattzeichnung

Beim Bezeichnen der Füllstäbe in den Segment-Ansichten wird bei gleichen Teilen nur eine Bezeichnung ( Positionsnummer ) erzeugt, d.h. gleiche Füllstäbe in einer Ansicht erhalten Positionsnummer, die anderen Bauteile des Geländers werden einzeln bezeichnet.

Fahnen der Geländerbaugruppe

Die Hauptfahnen der Geländerbaugruppe werden durch die Vorlagendatei WSD_RailingAssembly.FTD definiert. Die Datei enthält die Attribute Verwendungszweck und Positionsnummer. Nebenteilfahnen werden durch die Vorlage PosNummerSTB_Nebenteile.FTD bestimmt.

Bei Verweisen auf das Konfigurationsmanagement werden die deutschen bzw. englischen Namen der Baumstruktur verwendet, nicht die Schlüsselnamen!
