Thema: HiCAD Profilverlegung
Es ist möglich, automatisch Zeichnungen zu einer Profilverlegung ableiten zu lassen. Damit diese Funktion zur Verfügung steht, muss sie zunächst einmalig eingerichtet werden.
Positionieren Sie zunächst ihre Konstruktion über die Funktionen auf dem Ribbon Konstruktion im Bereich Positionierung / Detaillierung.
Für die Positionierung einer Profilverlegung gibt es eine Besonderheit: Teile, die sich bei der Montage unterscheiden, können beim Versand dennoch identisch sein. Zum Beispiel ist dies der Fall, wenn die Länge durch die Funktion Längenoptimierung angepasst wird. Aus diesem Grund erhalten Profile bei Durchführung einer Positionierung neben der üblichen Positionsnummer auch noch eine spezielle Positionsnummer bei Versand, die diese Besonderheiten beachtet.
Diese Vergabe dieser speziellen Positionsnummer kann über den Konfigurationseditor angepasst werden.

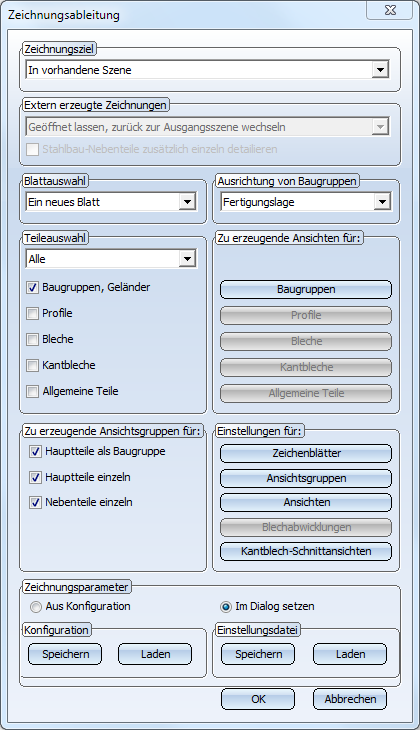

Klicken Sie anschließend auf Konstruktion > Positionierung / Detaillierung > Zeichnungsableitung. Wählen Sie bei Teileauswahl nur den Punkt Baugruppen, Geländer an. Klicken Sie auf OK.
Die Zeichnungsableitung wird auf einem neuen Blatt erzeugt. Dafür wird für jede Schicht der Profilverlegung eine eigene Zeichnung angelegt:
Dabei orientiert sich die Darstellung der Zeichnung an den in dieser Branche üblichen Regeln. Die Profile werden als ungeschnittene Konturen angezeigt. Profile, die nebeneinander liegen, im gleichen Paket (bzw. alle nicht in einem Paket) enthalten sind und die gleiche Länge haben, werden mit einer diagonalen Markierung versehen, die einen Beschriftungsblock mit Informationen zu diesen Teilen enthält. Standardmäßig ist dies die Bezeichnung des Teils, die Länge und die Positionsnummer. Dieser Beschriftungsblock kann angepasst werden.
Zudem erhält jede Schicht eine Teilebeschriftung, die standardmäßig den Namen der Verlegung und der Schicht, die Posititionsnummer der Schicht sowie die Fläche der Schicht (Einsätze ignorierend) angibt. Auch diese Beschriftung kann angepasst werden.
Profilverlegung • Einrichtung der Zeichnungsableitung • Weitere Eigenschaften
|
