Thema: HiCAD Profilverlegung

Einrichtung der Zeichnungsableitung

Gehen Sie zur einmaligen Einrichtung der Zeichnungsableitung für die Profilverlegung wie folgt vor:

Aktivieren Sie die Vergabe von Versand-Positionsnummern, indem Sie im Konfigurationseditor im Pfad Profilverlegung > Versand-Positionierung die Option Versand-Positionierung durchführen aktivieren. Zusätzlich können Sie dort bei dieser Gelegenheit die weiteren Optionen für die Vergabe von Versand-Positionsnummern kontrollieren und anpassen.

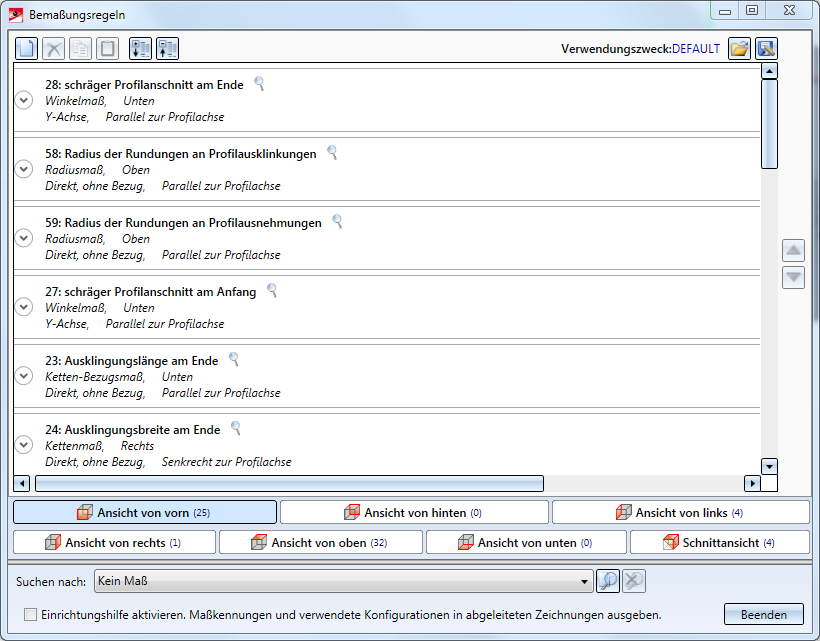

Starten Sie die Funktion  Konstruktion > Positionierung/Detaillierung > Regeln zur automatischen Bemaßung in abgeleiteten Zeichnungen.

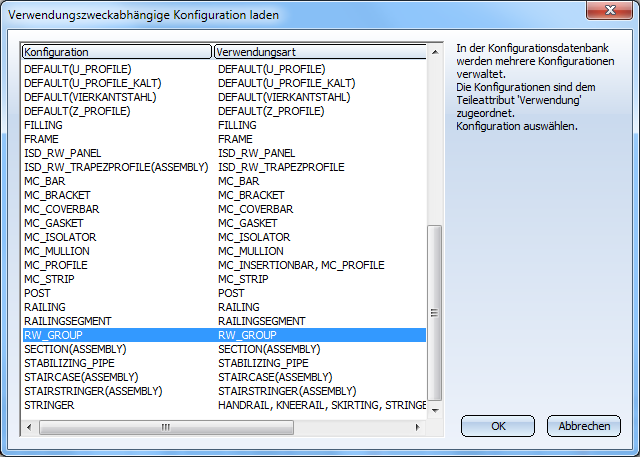

Klicken Sie oben rechts auf  Verwendungszweckabhängige Konfiguration laden. Wählen Sie die Konfiguration RW_GROUP.

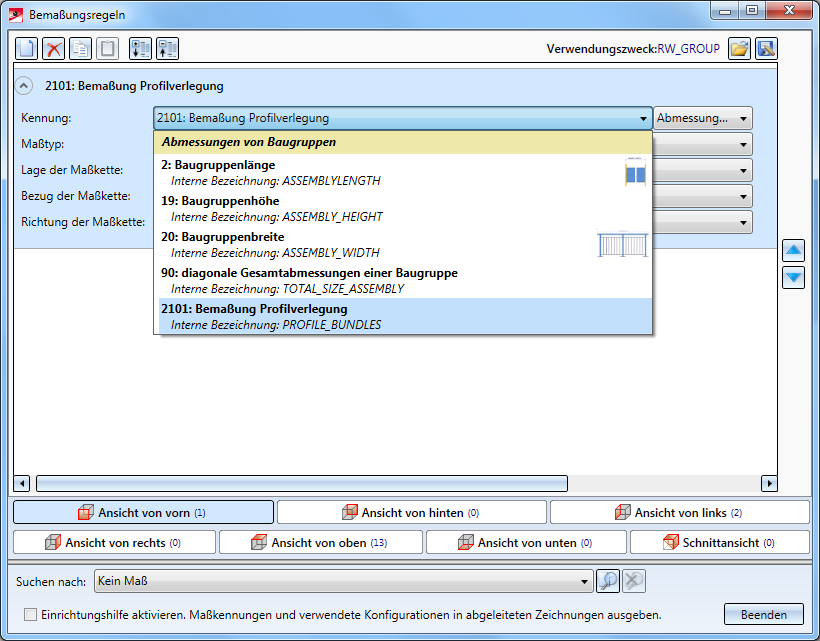

Klicken Sie auf Neu. Klappen Sie den neu erzeugten Eintrag auf und wählen Sie die Kennung 2101: Bemaßung Profilverlegung, zu finden im Abschnitt Abmessungen von Baugruppen, aus.

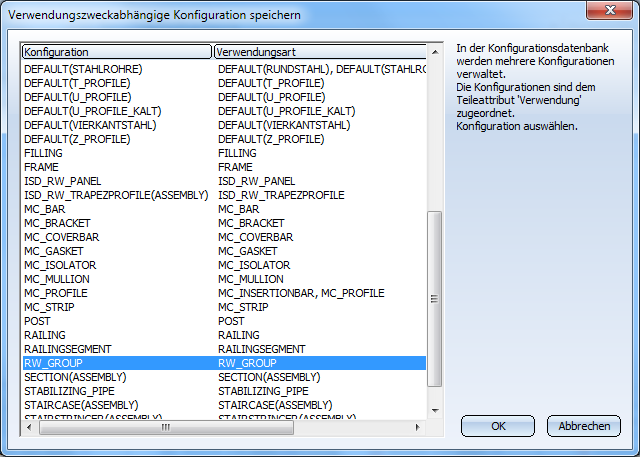

Klicken Sie auf Beenden. Die Abfrage, ob Ihre Änderungen gespeichert werden sollen, beantworten Sie mit Ja. Wählen Sie dann erneut die Konfiguration RW_GROUP aus.

Anschließend können Sie mit der Erstellung einer Zeichnungsableitung fortfahren. Diese Schritte müssen nur einmal durchgeführt werden.
