Thema: HiCAD Profilverlegung

Öffnungen

Profilverlegung > Neu/Ändern > Profilverlegung

Eine Öffnung kann immer dann erzeugt werden, wenn eine Skizze einen in sich geschlossenen, isolierten Kantenzug enthält.

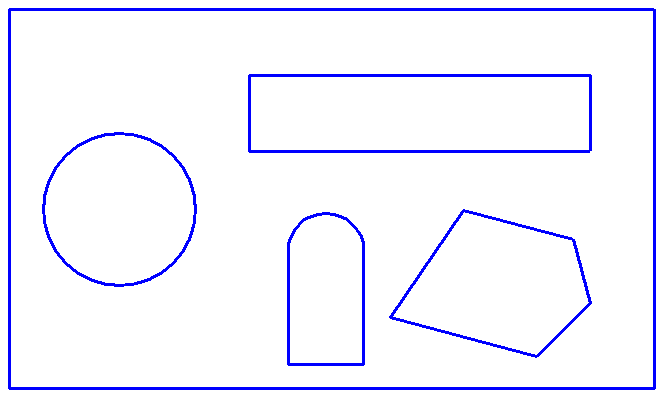

Die folgende Skizze enthält vier Öffnungen:

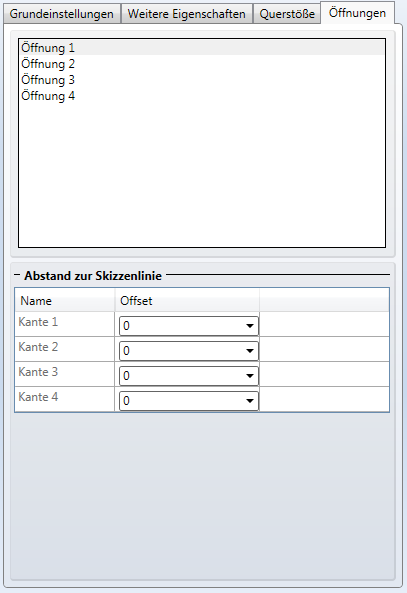

Die Öffnungen können im Dialogfenster Profilverlegung auf der Registerkarte Öffnungen konfiguriert werden:

Hier werden die erkannten Öffnungen automatisch in der Liste aufgeführt. Wenn Sie eine der Öffnungen auswählen, wird diese in der Konstruktion farbig hervorgehoben. Zudem zeigt der untere Bereich des Dialogfensters die Verschiebungs-Einstellungen für diesen Kantenzug an.

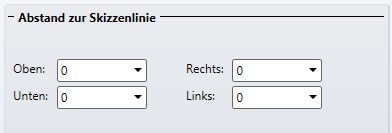

Die Verschiebungs-Einstellungen unterscheiden sich je nach Art des Kantenzugs. Für ein Rechteck mit horizontalen und waagerechten Kanten werden diese entsprechend ihrere Lage benannt:

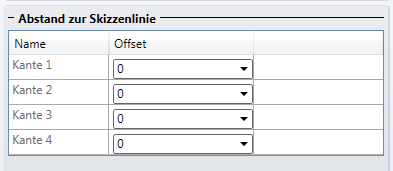

Hat die gewählte Öffnung jedoch eine andere Form (mehr oder weniger Kanten; Kreisbögen; andere Winkel...) sieht der untere Teil des Dialogfensters leicht anders aus:

Diese Tabelle enthält genau so viele Zeilen, wie die gewählte Öffnung Kanten enthält.

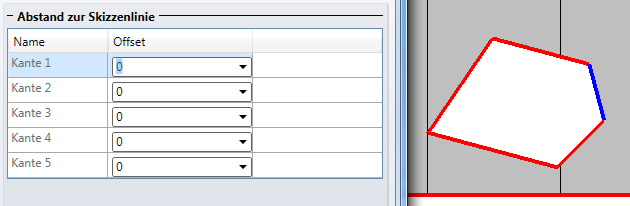

Unabhängig von der Anzeigeart können Sie hier Abstände für die einzelnen Kanten der Öffnung angeben. Setzen Sie den Cursor in eines der Eingabefelder, wird die entsprechende Kante in der Konstruktion blau hervorgehoben:

Ein negativer Abstands-Wert erzeugt dabei eine Überlappung, d.h. die Profile ragen in den Einsatz hinein. Eine positiver Abstand erzeugt entsprechend einen Luftspalt.

Sie haben auf der Registerkarte Einsatzelemente die Möglichkeit, automatisch Einsatzelemente in Öffnungen erzeugen zu lassen.

Hinweis: Bei der Erzeugung von Öffnungen werden außerdem die Einstellungen Durch Fenster schneiden und Profile durch Fenster aufteilen von der Registerkarte Weitere Eigenschaften angewendet.
