Thema: HiCAD Elementverlegung

Beispiel: Erzeugung von Teilen mit Verbindungsparametern - Schritt 10

Schritt 10: Löcher auch in der Unterkonstruktion planen

Da für die Befestigung auch Löcher in der Unterkonstruktion benötigt werden, müssen diese hier auch geplant werden.

Erzeugen Sie hier die Löcher wie schon bei der Eternit-Platte. Beachten Sie dabei folgendes:

• Bei der Eternit-Platte haben wir connect_coor_other verwendet, um die Ausrichtung des Koordinatensystems der Träger zu verwenden. Das gleiche Koordinatensystem wollen wir hier verwenden, also verwenden wir hier weiter (wie von der Funktion Verbindungsbearbeitung wiederholen erzeugt) connect_coor, nicht connect_coor_other, weil da ja die Ausrichtung des Koordinatensystems der Eternit-Platte verwendet würde.
• Bei der Funktion Verbindungsbearbeitung wiederholen muss hier natürlich die Verbindungsgeometrie des T-Trägers, nicht die der Eternit-Platte. Wir haben bei den Verbindungsparametern des T-Trägers als Namen verb eingegeben. Also wird auf diese nicht über die Variable verbindung zugegriffen, sondern über die Variable verb.

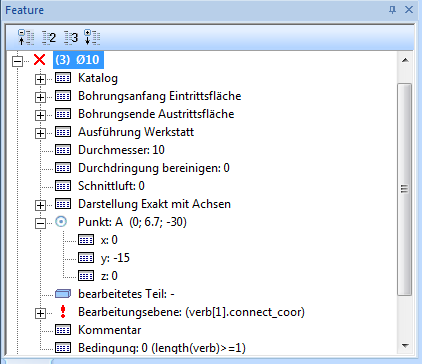

• Was bei der Eternit-Platte also verbindung[1].connect_coor_other war, ist hier nun verb[1].connect_coor.

Nachdem Sie die zwei Löchen eingebaut, wiederholt, den T-Träger gespeichert und die Unterkonstruktion sowie die Verbindung aktualisiert haben, ergibt sich folgendes Bild:

Nächster Schritt: Variablen übergeben
