Allgemeine Informationen

Bauwesen-Funktionen > Elementverlegung

Die Elementverlegung ist ein effizientes Hilfsmittel, wenn es darum geht, Bereiche wie z.B. Fassaden, Wände, Böden etc. mit den gleichen Teilen eines HiCAD-Kataloges zu belegen. Dies können beispielsweise Blechkassetten, Glas, Gitterroste oder beliebige andere Katalog-Elemente wie Türen oder Fensteröffnungen sein.

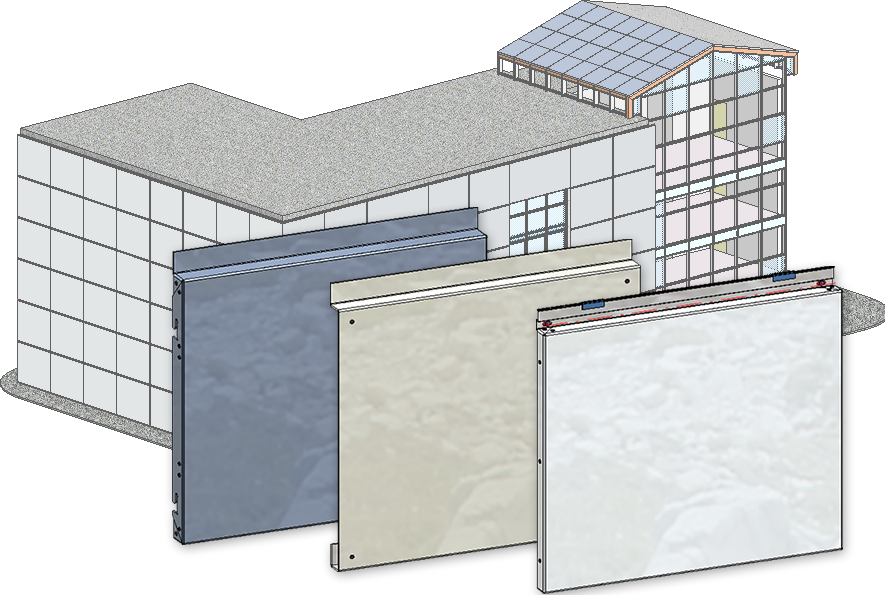

Beispielsweise lassen sich ganze Fassaden schnell mit Kassetten, z.B. mit ALUCOBOND® Kassetten, belegen

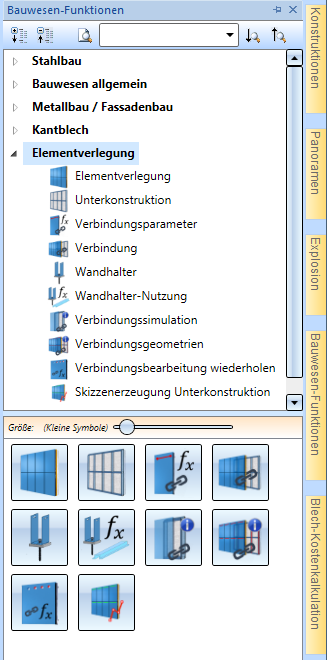

Die Funktionen der Elementverlegung finden Sie im Andockfenster Bauwesen-Funktionen. Ist das Andockfenster nicht sichtbar, dann aktivieren Sie es mit der Funktion

Einstellungen > Andockfenster > Bauwesen-Funktionen in der HiCAD Multifunktionsleiste.

Die Funktionen:

Elementverlegung

Mit der Funktion Elementverlegung lassen sich Kassetten und Elemente mit ebener Grundfläche komfortabel auf einer Skizze verlegen.

Unterkonstruktion

Elemente, die mittels der Funktion Elementverlegung verlegt werden, müssen häufig in eine Unterkonstruktion aus verschiedenen Profilen eingehängt oder daran befestigt werden. Mit der Funktion Unterkonstruktion lassen sich, ähnlich wie bei der Elementverlegung, Profile auf den Linien einer Skizze platzieren.

Verbindungsparameter

Um eigene Teile in Elementverlegungen und Unterkonstruktionen mit der Funktion Verbindung verbinden zu können, müssen diese entsprechend vorbereitet werden.

Verbindung

Durch die Verknüpfung einer Unterkonstruktion mit einer Elementverlegung ist es möglich, die Montage der Elementverlegung an die Unterkonstruktion automatisch in HiCAD nachbilden zu lassen.

So können hierfür zum Beispiel Bohrungen sowie passende Befestigungen in Elementverlegung und Unterkonstruktion erzeugt werden.

Wandhalter

Zu einer Unterkonstruktion lassen sich mit dieser Funktion automatisch Wandhalter erzeugen.

Wandhalter-Nutzung

Um Wandhalter passend zu Unterkonstruktionsprofilen platzieren zu können, müssen zu letzteren spezielle Informationen vorliegen. Diese können komfortabel mit der Funktion Wandhalter-Nutzung definiert werden.

Verbindungssimulation

Während der Vorbereitung eigener Teile für die Verbindung durch die Funktion Verbindung vorzubereiten, kann es hilfreich sein, die durch die Verbindung entstehenden Variablen testweise erzeugen zu lassen.

Verbindungsgeometrien

Diese Funktion zeigt die Verbindungskanten von einer oder mehreren Teilen und Verlegungen an.

Verbindungsbearbeitung parametrisieren und wiederholen

Mit dieser Funktion können Bearbeitungen wiederholt und für die Verwendung mit Verbindungsparametern parametrisiert werden.

Skizzenerzeugung Unterkonstruktion

Für manche Elementverlegungen kann es sinnvoll sein, die Struktur der Unterkonstruktion aus der fertigen Elementverlegung zu übernehmen. Diese Funktion erzeugt hierzu aus einer fertigen Verlegung eine Skizze, welche dann als Basis für eine Unterkonstruktion erzeugt werden kann.
