Elementverlegung

Die Elementverlegung ist ein effizientes Hilfsmittel, wenn es darum geht, Bereiche wie z.B. Fassaden, Wände, Böden etc. mit den gleichen Teilen eines HiCAD-Kataloges zu belegen. Dies können beispielsweise Blechkassetten, Glas, Gitterroste oder beliebige andere Katalog-Elemente sein.

Beispielsweise lassen sich ganze Fassaden schnell mit Kassetten, z.B. mit ALUCOBOND® Kassetten, belegen

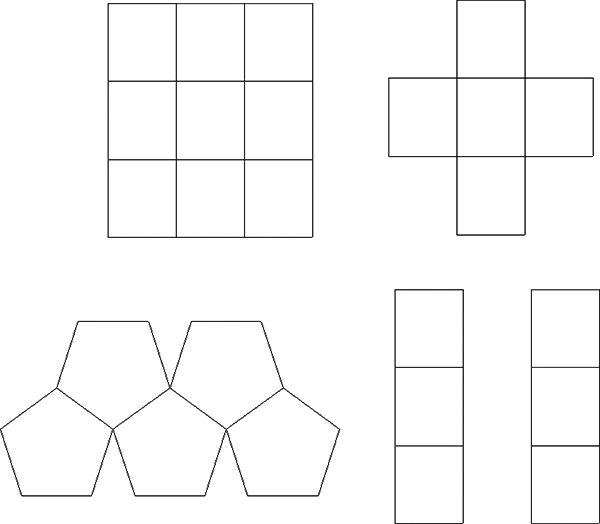

Die Verlegefläche muss eine ebene Skizze sein, die quasi das Raster der Verlegung darstellt. Belegt werden kann jeder geschlossene, nicht verschachtelte Bereich der Verlegefläche, der keine doppelten Linien aufweist. Die einzelnen Bereiche der Skizze müssen sich dabei nicht berühren.

Die Verlegeelemente müssen im Katalog Werksnormen > Verlegeplanung Teile und Bearbeitungen > Elementverlegung > Verlegeelemente vorhanden sein und eine ebene Grundfläche haben. Darüber hinaus müssen ihnen mindestens die Variablen i_h und i_l sowie ein Einbau-Koordinatensystem zugeordnet sein.

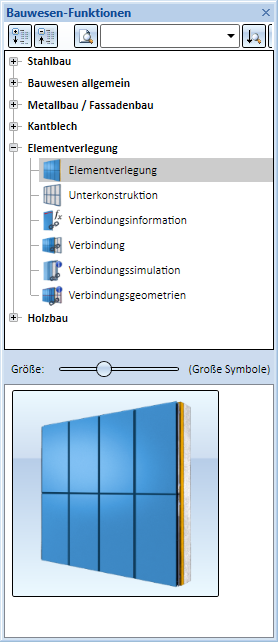

Sie finden die Funktion Elementverlegung im Andockfenster Bauwesen-Funktionen. Ist das Andockfenster nicht sichtbar, dann aktivieren Sie es mit der Funktion

Einstellungen > Andockfenster > Bauwesen-Funktionen in der HiCAD Multifunktionsleiste.

Beachten Sie bitte:

Welche Verlegeelemente zur Verfügung stehen hängt davon ab, welche HiCAD Softwarelizenz Sie einsetzen. Beispielsweise benötigen Sie zum Einbau von ALUCOBOND®-Kassetten entweder eine HiCAD ALUCOBOND® Suite oder das Modul Elementverlegung + Normteilpaket ALUCOBOND ® Kassetten.
