Thema: HiCAD Elementverlegung

Eternit-Verlegeelemente

Bei der Elementverlegung haben Sie - eine entsprechende Software-Lizenz vorausgesetzt - Zugriff auf Eternit-Verlegeelemente. Darüber hinaus ermöglicht eine breitgefächerte Auswahl an Eternit-Halbzeugen die problemlose Integration der gewünschten Oberflächen- und Farbvarianten.

Zur Kopplung mit der Fertigung lassen sich die Konstruktionsdaten in HiCAD aufbereiten und können vollautomatisiert an die CNC-Fertigungsanlage übergeben werden (siehe auch Hilfe zur Blechbearbeitung).

Eternit Verlegeelemente

Eternit-Platten lassen sich auf beliebigen auf beliebigen viereckigen und auf polygonförmigen sowie dreieckigen Skizzenbereichen verlegen.

Beachten Sie bitte:

Welche Verlegeelemente zur Verfügung stehen hängt davon ab, welche HiCAD Softwarelizenz Sie einsetzen.

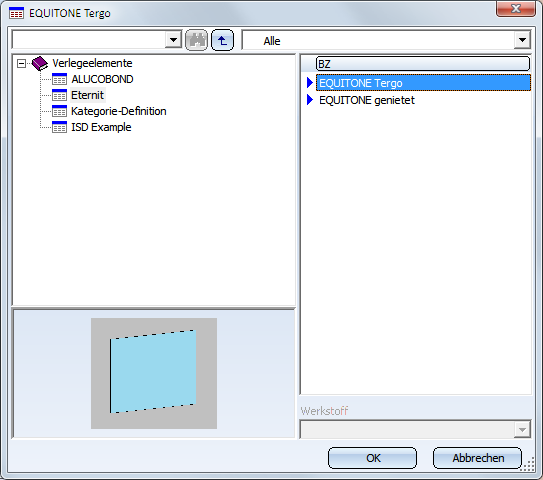

Eternit Verlegeelemente liegen im Katalog Werksnormen >Verlegeplanung Teile und Bearbeitungen > Elementverlegung > Verlegeelemente > ALUCOBOND:

• EQUITONE Tergo und
• EQUITONE genietet

Die Elemente für Unterkonstruktionen finden Sie im Katalog Werksnormen > Verlegeplanung Teile und Bearbeitungen > Unterkonstruktion > Verlegeelemente > Eternit:

• Genietet auf L-Profil
• Genietet auf T-Profl und
• Systea UBE 25/2

EQUITONE Tergo

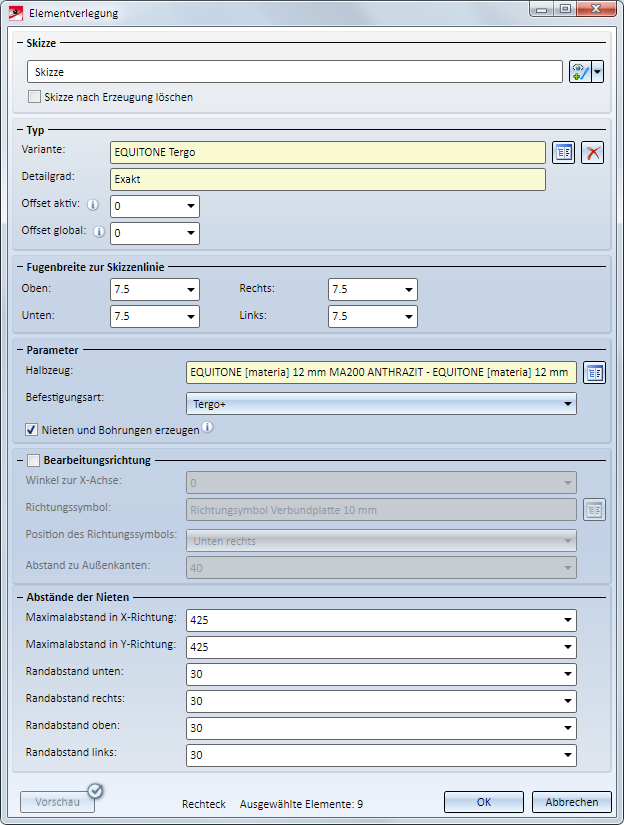

Für Eternit-Platten vom Typ EQUITONE Tergo stehen im Dialogfenster folgende Einstellungsmöglichkeiten zur Verfügung.

Parameter

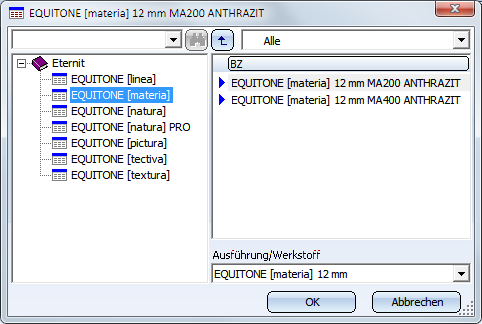

Hier wählen Sie das gewünschte Halbzeug sowie die Befestigungsart - Tergo+ oder Tergo.

Bearbeitungsrichtung

In diesem Bereich bestimmen Sie die Daten der Bearbeitungsrichtung. Dies sind:

• die Bearbeitungsrichtung durch Angabe des gewünschten Winkels
• das Symbol für die Bearbeitungsrichtung
• die Position der Bearbeitungsrichtung. Möglich sind Mitte, unten links, unten rechts, oben links und oben rechts

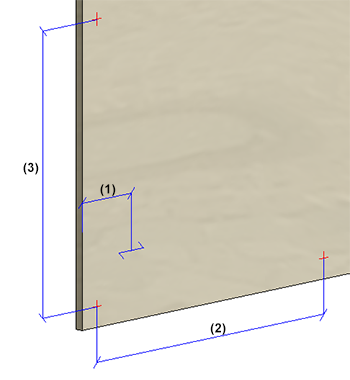

• der Abstand des Richtungssymbols zu den Außenkanten (1).

Maximalabstände / Randabstände

Hier legen Sie den maximalen Abstand zwischen den Befestigungselementen in horizontaler (2) und vertikaler Richtung (3) sowie die Randabstände unten/oben/links/rechts fest.

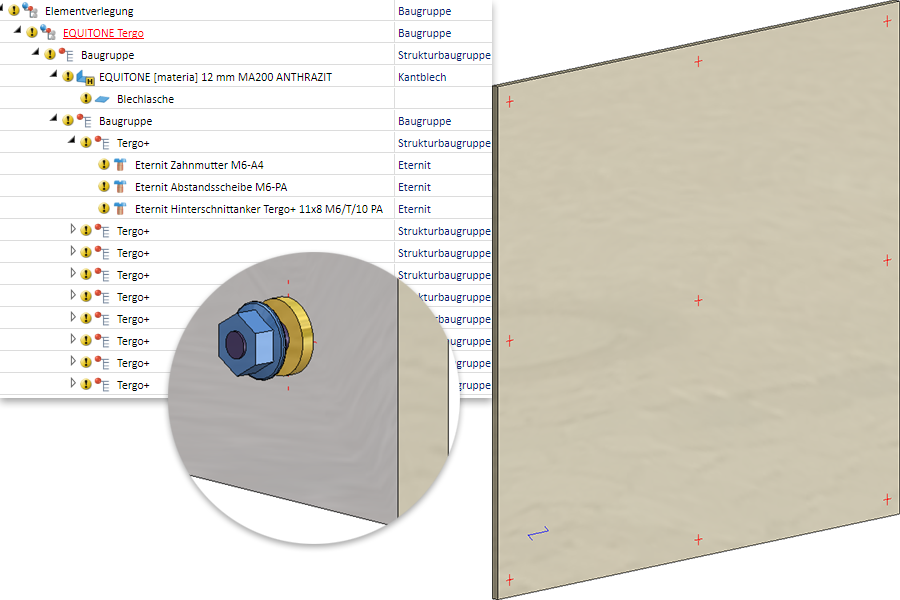

Beispiel mit Befestigungsart Tergo+

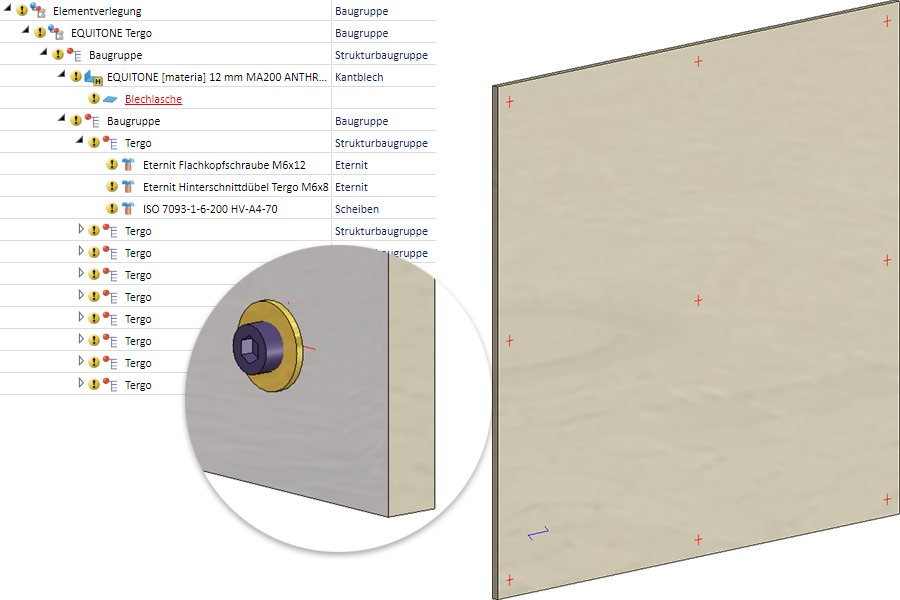

Beispiel mit Befestigungsart Tergo

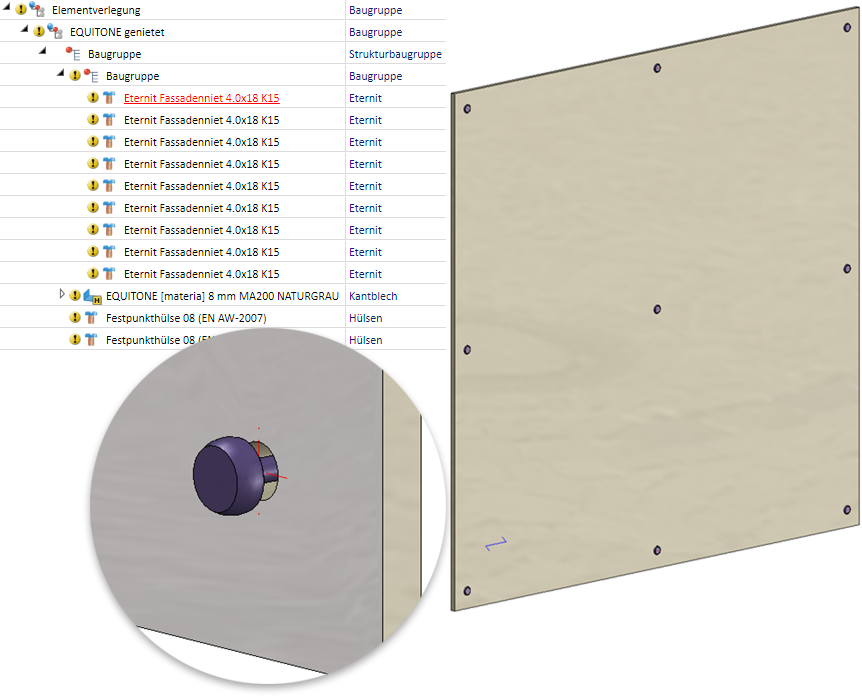

EQUITONE genietet

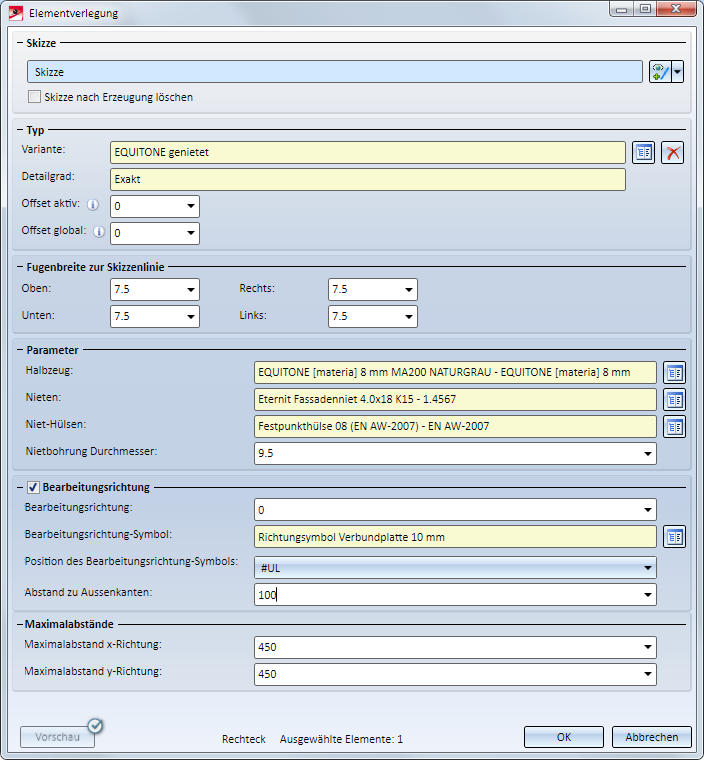

Für Eternit-Platten vom Typ EQUITONE genietet stehen im Dialogfenster folgende drei Registerkarten mit Einstellungsmöglichkeiten zur Verfügung.

Die Bedienung des Dialogfensters erfolgt analog zu EQUITONE Tergo mit dem Unterschied, dass hier nicht die Befestigungsart wählen, sondern die gewünschten Niete, die entsprechenden Hülsen sowie den Durchmesser der Nietbohrungen.
