HiCAD GUI Creator - Variablen

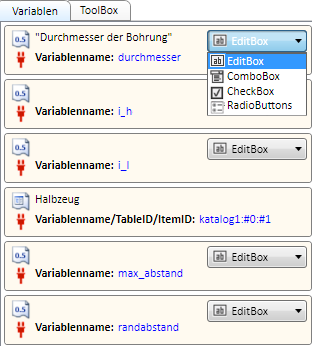

Die Registerkarte Variablen zeigt alle aktuell definierten Variablen an, z.B.

Ein grünes Steckersymbol bedeutet, dass die Variable im aktuellen Dialog verwendet wird. Anderenfalls ist das Steckersymbol rot .

Jede Variable darf im Dialog nur einmal verwendet werden. Bei Dialogen, die Sie mit dem HiCAD GUI-Creator erstellen, wird die doppelte Verwendung unterbunden. Wenn Sie bereits vorhandene (manuelle erstellte) Dialoge importieren, kann jedoch der Fall auftreten, dass Variablen mit dem Symbol oder gekennzeichnet sind. Dies bedeutet:

	In der Variablenliste wurden doppelte Einträge gefunden, die im Dialog verwendet werden..
	Es wurden doppelte Einträge gefunden, die im Dialog aber nicht verwendet werden.

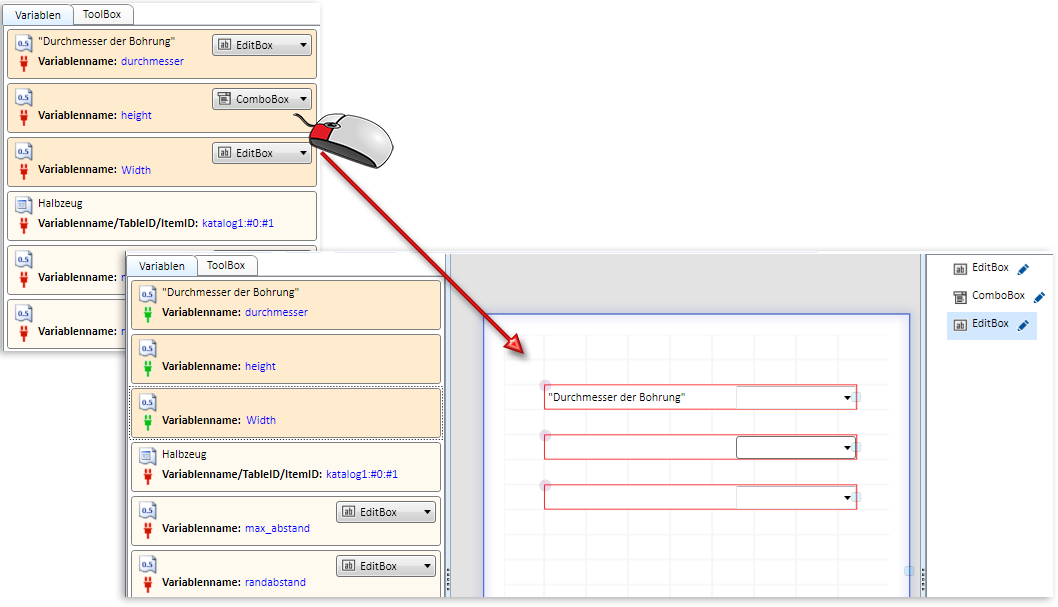

Das Hinzufügen einer auf der Registerkarte aufgeführten Variablen zu einem Dialog erfolgt einfach per Drag & Drop. Dabei ist auch die Windows-übliche Mehrfachauswahl (STRG-/UMSCH-Taste) von Variablen möglich. Welches Toolbox-Objekt für eine Variable verwendet wird, hängt davon ab, was in der jeweiligen Auswahlbox für die Variable gewählt wird. Voreingestellt ist der in HiCAD zugeordnete Variablentyp. Ist beispielsweise die Variable vom Typ Zahl, dann wird - ohne Änderung des Typs - beim Ziehen der Variablen in den Dialog ein Toolbox-Objekt vom Typ EditBox eingefügt. Ist die Variable vom Typ Liste, dann wird ein Objekt vom Typ CatalogEntry eingefügt.

Die Auswahlbox einer Variable wird ausgeblendet, sobald eine Variable im Dialog verwendet wird. Wollen Sie den Typ nachträglich ändern, dann müssen Sie die Variable erst aus dem Dialog entfernen, dann in der - wieder angezeigten - Auswahlbox den gewünschten Typ wählen und die Variable wieder in den Dialog ziehen.

Wenn Sie mit der rechten Maustaste auf eine Variable klicken, wird ein Kontextmenü aufgerufen:

	Kopiert den Namen der aktuell markierten Variable in die Zwischenablage.
	Hebt die Zuordnung einer Variable zum aktuellen Dialog auf, d.h. das entsprechende GUI-Objekt wird aus dem Dialog entfernt. Die Variable steht aber auf der Registerkarte Variablen weiterhin zur Verfügung. Ein grünes Steckersymbol wird durch ein rotes Steckersymbol ersetzt.
	Hier wird die Variable gelöscht - sowohl aus dem Dialog als auch auf der Registerkarte Variablen, d.h. sie steht nicht mehr zur Verfügung! Beachten Sie dabei bitte, dass dies Auswirkung auf Verwendung des entsprechenden Verlegeelementes haben kann.
