Thema: HiCAD Anlagenbau

Flussrichtung

• Flussrichtungen bearbeiten
• Flussrichtungen auf Plausibilität prüfen

Flussrichtung bearbeiten

Anlagenbau > Rohrleitungs-Tools > Änd... > Fluss bearbeiten

Isometrie + Rohrplan > Symbole > Flussrichtungen bearbeiten

Mit dieser Funktion lässt sich die Flussrichtung bereits im Aufstellungsplan festlegen. Damit müssen Daten, deren Generierung sich an der Flussrichtung orientiert, nicht erst in der Isometrie/im Rohrplan angepasst werden. Die wichtigsten derartigen Daten sind die Verbindungspositionsnummern, die entlang des Flussverlaufs vergeben werden.

Zur Bearbeitung der Flussrichtung einzelner Rohrleitungen können Sie die Funktion auch über das Kontextmenü (RMT) der Rohrleitung aufrufen (Isometrie + Rohrplan > Fluss bearbeiten)

Flussrichtung im Aufstellungsplan bearbeiten

Anlagenbau > Rohrleitungs-Tools > Änd... > Fluss bearbeiten

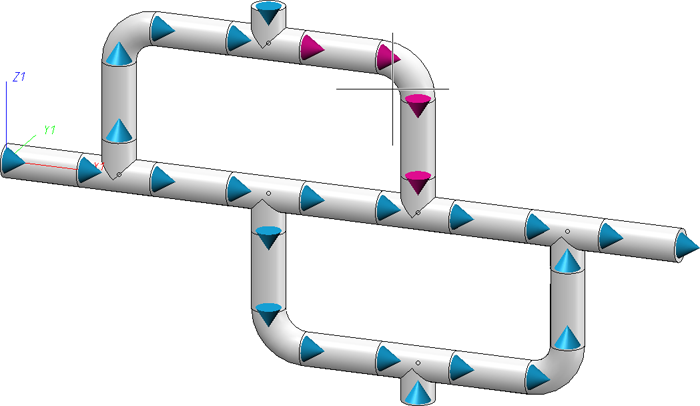

Nach Aktivierung der Funktion werden an jedem Anschlusspunkt Kegel eingeblendet, die die Flussrichtung anzeigen. Wird der Cursor in die Nähe eines Rohrleitungsstranges bewegt, dann werden alle Kegel, die zu diesem Strang gehören, farblich hervorgehoben. Mit einem Mausklick können Sie dann die Flussrichtung für den Rohrleitungsstrang ändern.

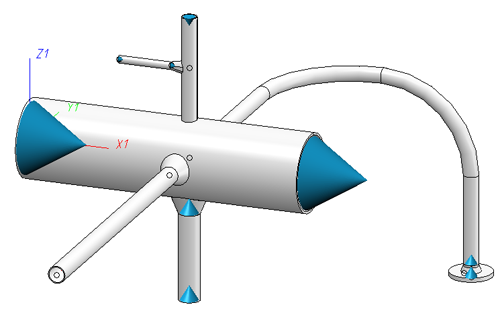

Die Größe der Kegel orientiert sich im Aufstellungsplan an der Nennweite der jeweiligen Bauteile. Das folgende Bild zeigt ein Beispiel.

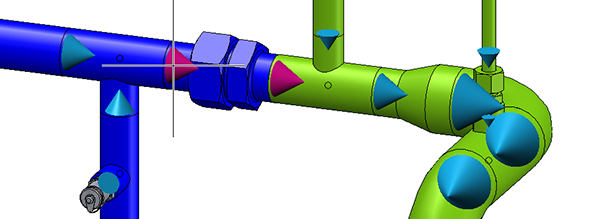

• Der Flusseditor betrachtet nicht nur einzelne Rohrleitungen, sondern sieht aneinander angeschlossene Rohrleitungen als gemeinsam zu editierenden Rohrleitungsverbund an, wie die blaue und die grüne Rohrleitung in der Abbildung:

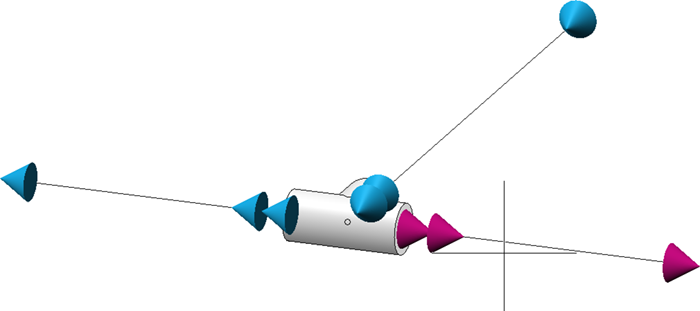

• Die Flussrichtung lässt sich nicht nur für Teile sondern auch für Leitkantentzüge festlegen.

Flussrichtung in der Isometrie-Szene bearbeiten

Isometrie + Rohrplan > Symbole > Flussrichtungen bearbeiten

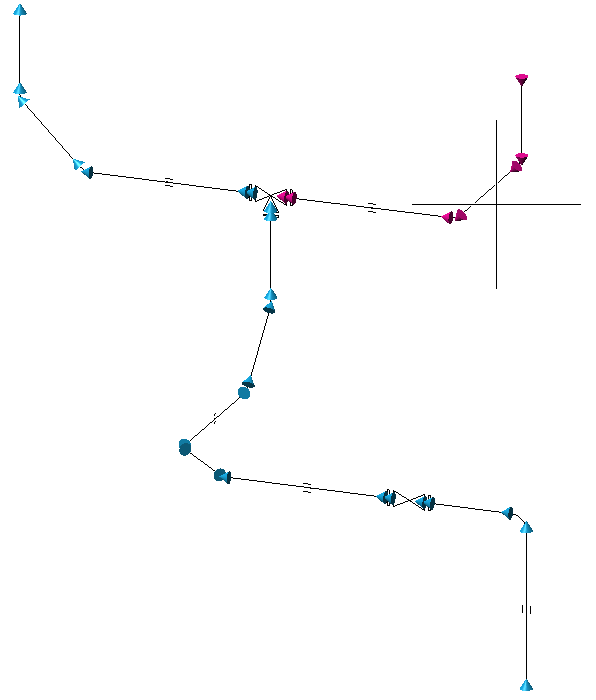

Auch in der Isometrie-/Rohrplanszene werden nach Aktivierung der Funktion an jedem Anschlusspunkt Kegel eingeblendet, die die Flussrichtung anzeigen. Wird ein Rohrleitungstrang mit dem Cursor berührt, so werden alle Kegel, die zum diesem Strang gehören, farblich hervorgehoben. Mit einem Mausklick können Sie dann die Flussrichtung für den Strang ändern.

In der Isometrie orientiert sich die Kegelgröße aber nicht an der Nennweite, d.h. die Kegelsymbole haben eine einheitliche Größe.

Hinweis:

Um die Flussrichtung umzudrehen können Sie auch die Funktion Flussrichtung umdrehenverwenden. Dies finden Sie im Kontextmenü für Flussrichtungspfeile (rechte Maustaste auf einen Flussrichtungspfeil). Um nach der Änderung zu prüfen, ob die Flussrichtungen der entsprechenden Rohrleitung plausibel sind, verwenden Sie die Funktion Flussrichtungen auf Plausibilität prüfen.

Flussrichtungen auf Plausibilität prüfen

Anlagenbau > Rohrleitungs-Tools > Änd... > Fluss prüfen

Isometrie + Rohrplan > Symbole > Flussrichtungen auf Plausibilität prüfen

Mit dieser Funktion prüfen Sie, ob die Flussrichtungen einer Rohrleitung plausibel sind.

Ist dies nicht der Fall, dann wird der entsprechenden Rohrleitungsstrang in der Konstruktion markiert und es erscheint die Meldung:

Dem markierten Abschnitt der Rohrleitung fehlt möglicherweise ein Zu- oder Abfluss.

Beispiel:

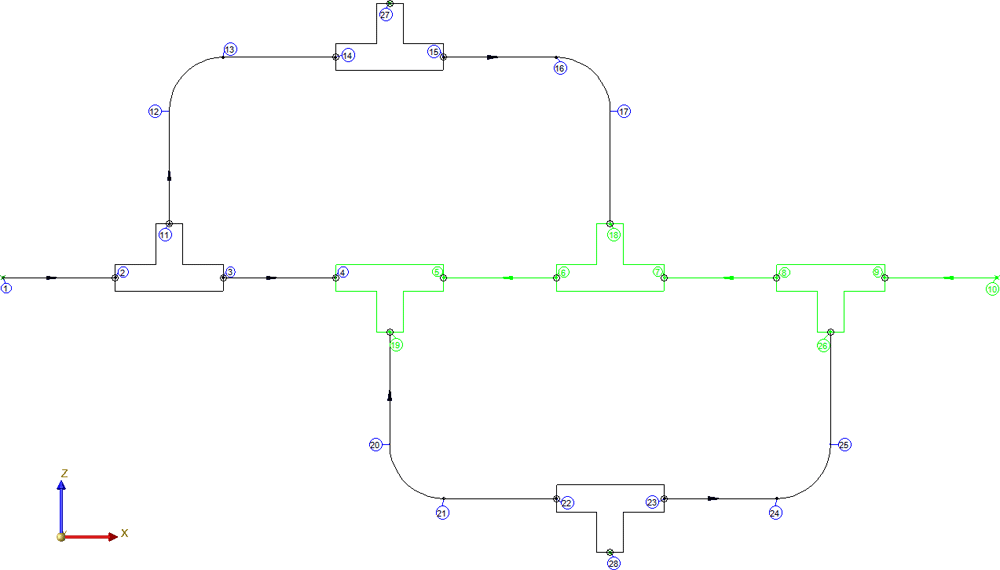

In der abgebildeten Isometrie sind die vier markierten Flussrichtungspfeile mit der Funktion Flussrichtung umdrehen umgedreht worden.

Die anschließende Plausibilitätsprüfung liefert die Meldung Dem markierten Abschnitt der Rohrleitung fehlt möglicherweise ein Zu- oder Abfluss und markiert den entsprechenden Rohrleitungsstrang.

Hinweise:

• Ist beim Aufruf der Funktion keine Rohrleitung aktiv, dann fordert HiCAD Sie auf, eine Rohrleitung zu aktivieren.
• Sollten in einer Rohrleitung mehrere solcher Stränge existieren, so wird immer nur der erste gemeldet, bei dem die Prüfroutine fehlschlägt.
• Da die Flussrichtung momentan lediglich an den Flussrichtungspfeilen festgelegt werden kann, kann es Situationen geben, in denen die Flussrichtung nicht eindeutig bestimmt werden kann und somit auch die Prüfung fehlschlägt.
• Zur Prüfung der Flussrichtung einzelner Rohrleitungen können Sie die Funktion auch über das Kontextmenü (RMT) der Rohrleitung aufrufen (Isometrie + Rohrplan > Fluss prüfen)
