Isometrie und Rohrplan

Die Funktionen für die Generierung und Bearbeitung von Isometrien und Rohrplänen sind in einem optional erhältlichen Zusatzmodul - mit eigener Lizenzierung – zusammengefasst und nur zusammen mit dem HiCAD-Modul für den Anlagenbau verwendbar.

Die zur Verfügung stehenden Isometrie- und Rohrplanfunktionen unterscheiden sich für die Isometrie-/Rohrplan-Szenen und die Isometrien/Rohrpläne im Blattbereich eines Aufstellungsplans.

Die Isometriefunktionen für den Aufstellungsplan finden Sie auf der Registerkarte Anlagenbau unter Isometrie / Rohrplan, die für die Szene auf der Registerkarte Registerkarte Isometrie + Rohrplan.

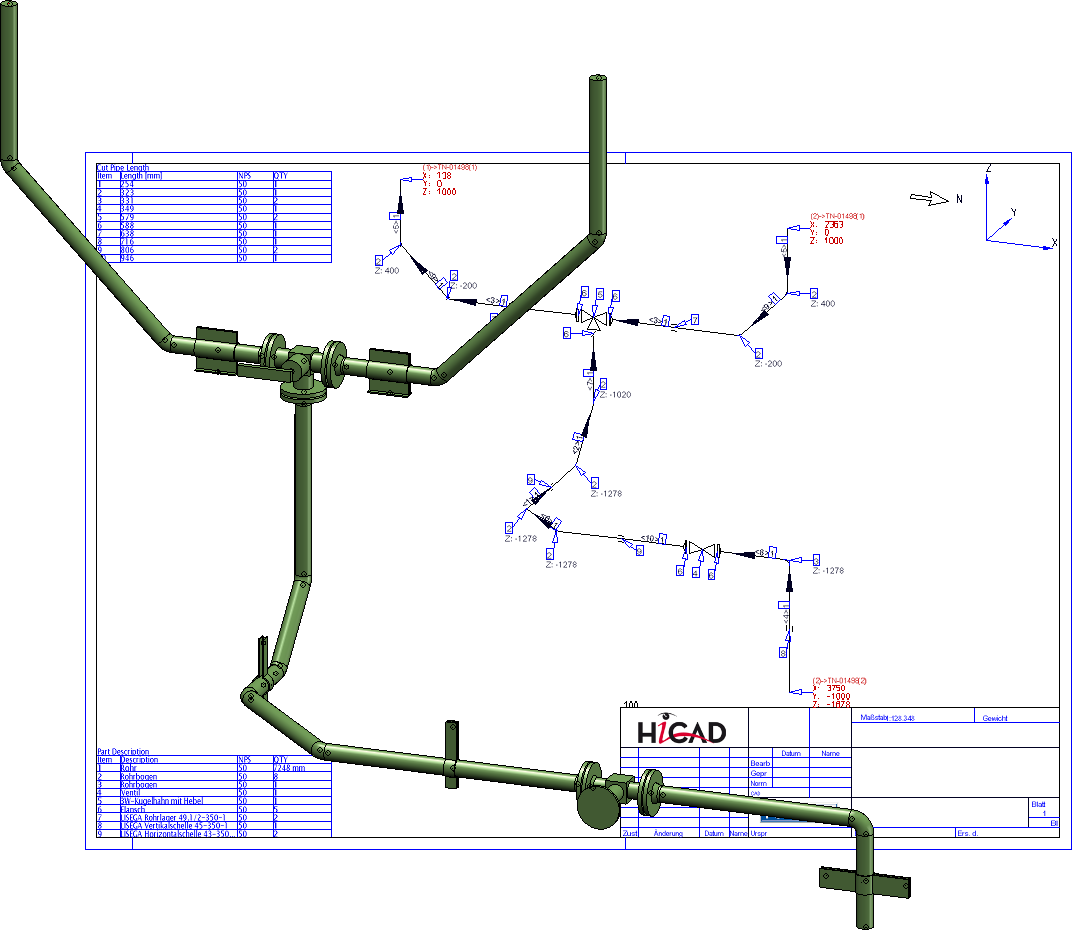

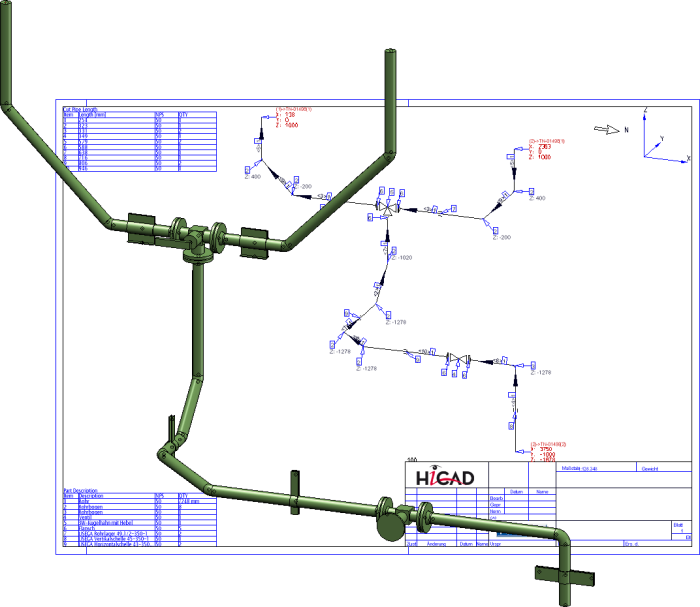

Rohrleitungsisometrie

Zu jeder Rohrleitung in einem 3D-Aufstellungsplan können Sie dann eine Rohrleitungsisometrie generieren, die als spezielle Ansicht des 3D-Modells erzeugt wird und daher maßstäblich ist.

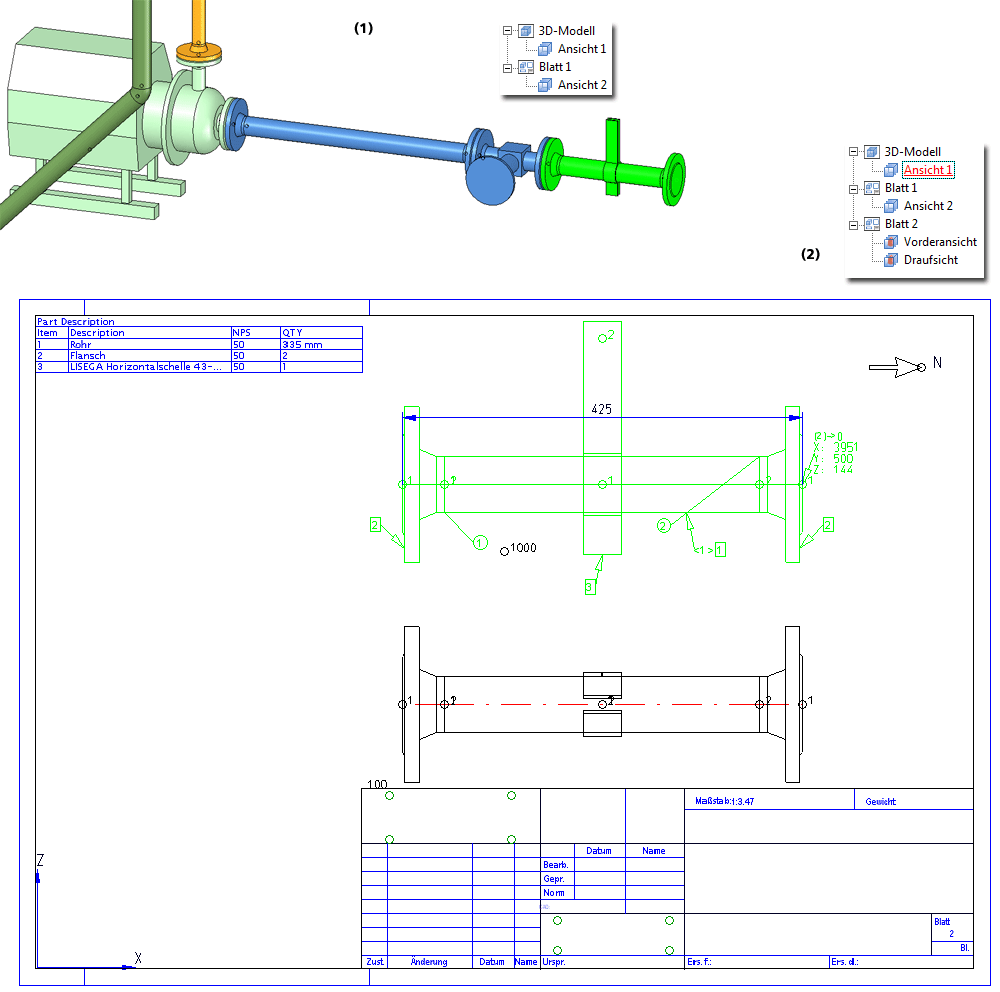

Rohrplan

Anders als eine Rohrleitungsisometrie wird ein Rohrplan aus der aktiven Ansicht einer Rohrleitung erzeugt. Die verfügbaren Elemente sind

Bemaßung

Bauteil-/Längenpositionsnummern

Verbindungssymbole und -nummern

Anschlusskoordinaten

Stückliste: Bauteilpositionsnummern

Stückliste: Längenpositionsnummern

Stückliste: Verbindungspositionsnummern

Der Rohrplan berücksichtigt dabei die Sichtbarkeit der einzelnen Rohrbauteile, beispielsweise bei der Bemaßung oder in den Stücklisten.

Beachten Sie bitte:

Voraussetzung für die übliche symbolische Darstellung der Isometrie ist, dass Sie die Bauteile, aus denen sich die jeweilige Rohrleitung zusammensetzt, in zweifacher Darstellung (Vollkörper + Symbole oder Hohlkörper + Symbole) eingebaut haben.

Isometrie- und Rohrplanszenen erhalten eine spezielle Kennung, die es HiCAD ermöglicht, sie von anderen Anlagenbauszenen zu unterscheiden. Dementsprechend können auch spezielle Menüs aktiviert werden.

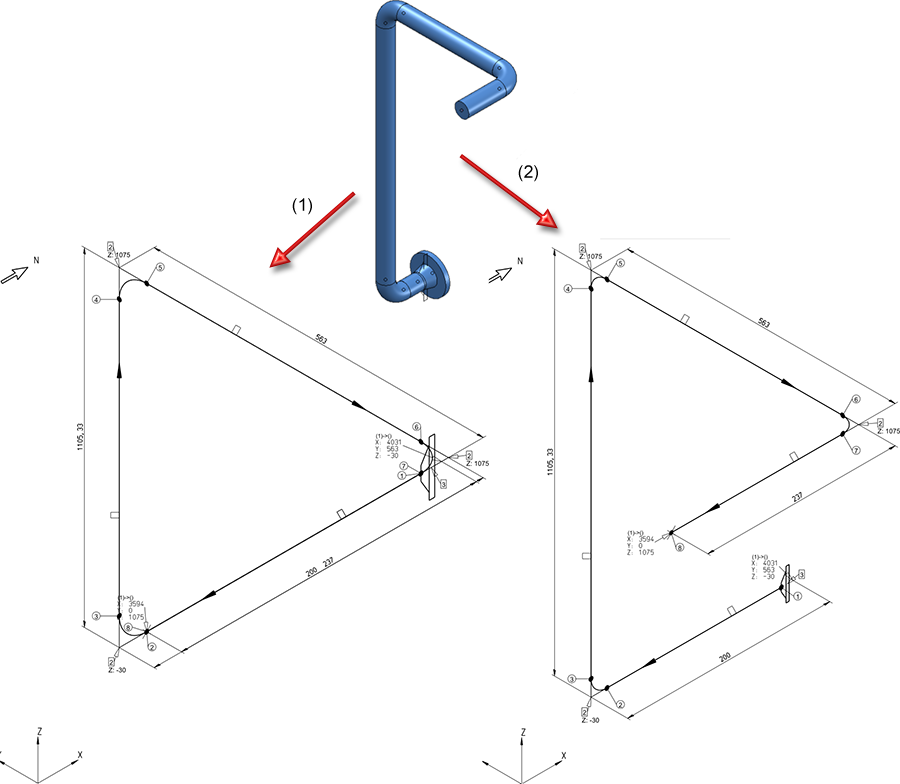

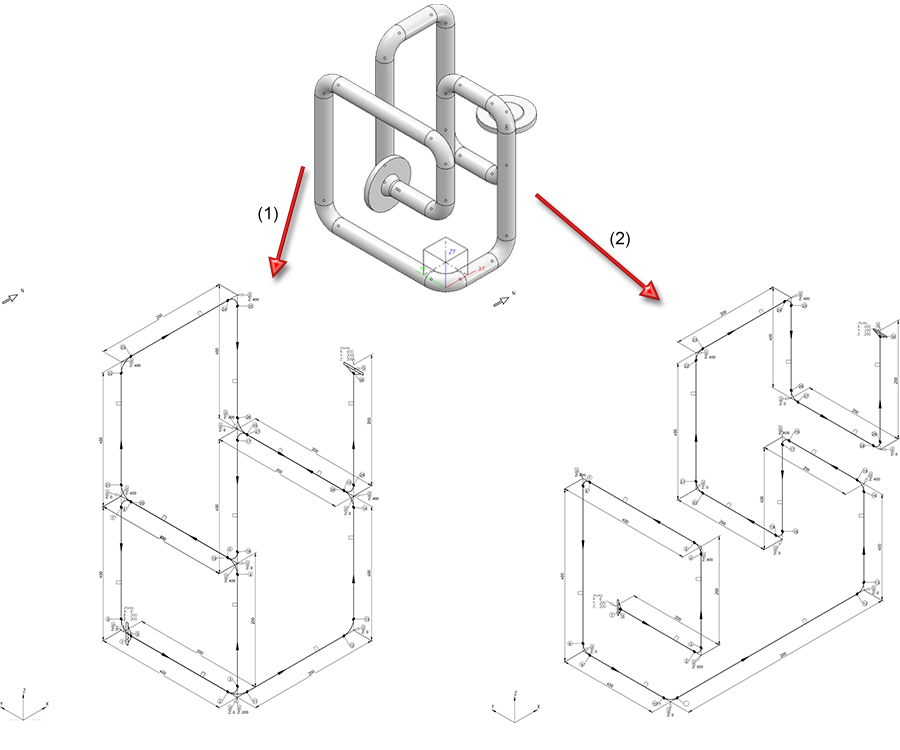

Ab HiCAD 2015 (Version 2000.0) werden Bauteil-Überschneidungen bei der Generierung von Isometrie-Szenen automatisch erkannt und aufgelöst.

Bei der Generierung von Isometrie-Szenen werden Überschneidungen von Bauteilen automatisch erkannt und aufgelöst.

Wenn Sie das ab HiCAD 2015 neue Szenen-Layout nicht verwenden wollen, dann können Sie dies im Konfigurationsmanagement abschalten. Deaktivieren Sie dazu unter Anlagenbau > Isometrie und Rohrplan die Checkbox Rohrverkürzung soll Überschneidungen vermeiden.
