Thema: HiCAD 3D

Verwendungsart

HiCAD unterstützt die Teileklassifizierung nach frei definierbaren Verwendungsarten. Beispielsweise können so im Bauwesen Teile als Stütze, Träger, Riegel, Pfosten etc. definiert werden.

Die Klassifizierung erfolgt, in dem Sie dem Teil das Attribut Verwendungsart zuweisen. Durch diese Klassifizierung lassen sich u.a. Verwendungszweck-abhängige Werkstattzeichnungen oder Stücklisten erstellen. Die Verwendungsarten sind mit dem Katalogeditor (CATEDITOR.EXE) jederzeit kundenspezifisch erweiterbar. Die Verwaltung der Verwendungsarten erfolgt im Katalog Werksnormen. Weitere Informationen zum Katalogeditor finden Sie in der entsprechenden Online-Hilfe.

Weitere Informationen zum Katalogeditor finden Sie in der entsprechenden Online-Hilfe.

Beispiel

Um einem 3D-Teil das Attribut Verwendungsart zuzuordnen, aktivieren Sie das Teil und wählen dann die Funktion Teileattribute - entweder unter 3D-Standard > Tools oder im Kontextmenü für Teile. Dort wählen Sie in der Maske Teileattribute die gewünschte Verwendungsart.

Alternativ können Sie die Verwendungsart auch im Kontextmenü für Teile mit der Funktion Eigenschaften > Verwendungsart festlegen. Bei dieser Funktion ist folgendes zu beachten:

• Die Mehrfachauswahl von Teilen ist möglich.

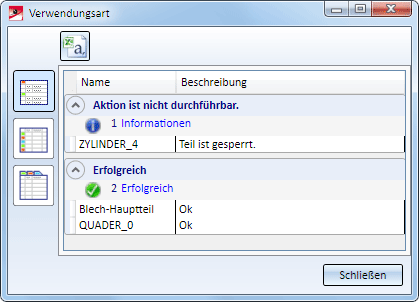

• Ist eines der gewählten Teile ein referenziertes Teil mit einer Bearbeitungssperre, dann kann die Verwendungsart nicht geändert werden. In diesem Fall wird ein entsprechendes Dialogfenster mit dem Bearbeitungsprotokoll eingeblendet, das Ihnen anzeigt, welche Teile bearbeitet wurden und welche nicht. Mit einem Klick auf den Teilenamen im Bearbeitungsprotokoll wird das Teil in der Konstruktion markiert.

Das Bearbeitungsprotokoll lässt sich über das Symbol oben im Fenster auch als CSV-Datei exportieren.
