Der HiCAD Farbeditor dient zur Definition und Verwaltung von Zeichen- und Sonderfarben.
Zeichenfarben sind Kanten- und Flächenfarben - einschließlich ihrer optischen Eigenschaften - für die Darstellung der 2D-Zeichnungen und 3D-Modelle. Dabei unterscheidet HiCAD zwischen Konstruktions- und Systemfarben.
- Konstruktionsfarben werden mit der Konstruktion, also direkt in der SZA-Datei, gespeichert. Auf diese Weise lassen sich Konstruktionen auch auf anderen Rechnern (z.B. von anderen Anwendern oder Kunden) farblich exakt darstellen, ohne dass - wie früher üblich - eine Materialdatei mitgeliefert werden muss.
- Im Unterschied dazu werden Systemfarben immer aus den jeweils aktuellen Systemeinstellungen geladen und können sich damit auf verschiedenen Rechnern unterscheiden.
Sonderfarben sind Farben für die Bildschirmdarstellung verschiedener Objekte, z.B. den Cursor oder die Objektmarkierung.
Zur Einstellung von Zeichen- und Sonderfarben stehen entsprechende Registerkarten zur Verfügung. Auf der Registerkarte Zeichenfarben können Sie mit den Symbolen
und
die Anzeige der aktuellen Konstruktions- und Systemfarben auf- bzw. zuklappen.

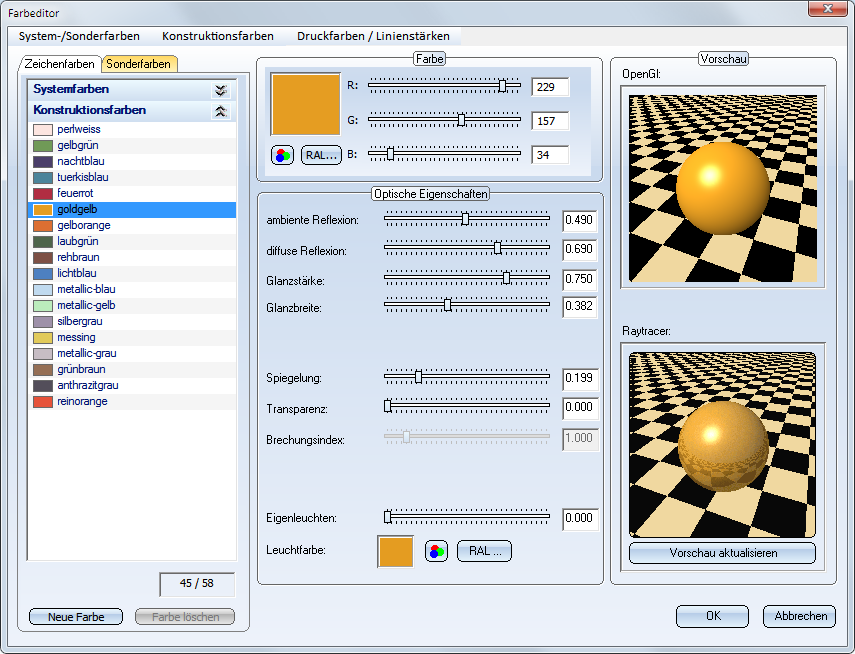

Das Dialogfenster des Farbeditors
Die Bedienung des Farbdeditors:
- Verwalten von Konstruktionsfarben
- Verwalten von System- und Sonderfarben
- Einstellen der Farbe und der optische Eigenschaften
Hinweise:
- Mit der Funktion Druckfarben/Linienstärken aktivieren Sie das Dialogfenster Druckfarben/Linienbreiten. Dort können Sie den System- und Konstruktionsfarben eine Druckerfarbe und/oder eine bestimmte Linienstärke zuordnen. Beim Verlassen des Farbeditors mit OK werden diese Einstellungen in die aktuelle XML-Datei für die Druckausgabe übernommen.
- Kanten- und Flächenfarben von 2D- und 3D-Geometrieelementen sowie die Farben für Texte, Schraffuren, Bemaßungen etc. lassen sich über die entsprechenden Symbolleisten und Kontextmenüs voreinstellen und ändern. In allen entsprechenden Menüs werden die im Farbeditor aktuell angezeigten Farben zur Auswahl angeboten.
- Zur Voreinstellung bestimmter Kanten- und Flächenfarben können Sie darüber hinaus die Funktionen der Menüleiste Flächen-, Linien- und Kantenparameter unten im Bildschirmmenü verwenden.
- Unterhalb der Farbliste wird die Farbnummer angezeigt.
Bereits mit der Version 2008 hat sich die Farbverwaltung und damit auch das Dateiformat der Farb-/Materialdateien geändert. Die Dateinamenserweiterung ist FRD. Materialdateien früherer HiCAD Versionen lassen sich in das neue Format konvertieren:
- Öffnen Sie im Farbeditor Ihre alte Materialdatei.
- Wählen Sie, ob die Konvertierung der Farben für die Bildschirmdarstellung oder für die RayTracer-Darstellung optimiert werden soll.
