Thema: HiCAD 3D

Allgemeine Hinweise zur Referenzierung

Kennzeichnung referenzierter Teile im ICN

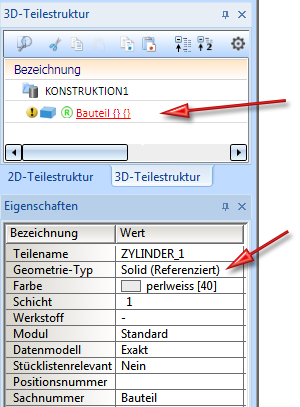

Referenzierte Teile werden im Information + Communication Navigator (ICN) entsprechend gekennzeichnet. In der Teilestruktur erfolgt die Kennzeichnung der Referenzierung direkt am Bauteilsymbol.

Für extern referenzierte Teile wird im Fenster Eigenschaften und dort im Feld Typ hinter dem Teiletyp der Text (Referenziert) angezeigt.

Das Einbau-Koordinatensystem referenzierter Teile

3D-Teilen wird bei der Referenzierung automatisch ein Einau-Koordinatensystem zugewiesen und in das Feature-Protokoll eingetragen.

Hat das Teil zum Zeitpunkt der Referenzierung noch kein Einbau-Koordinatensystem, dann wird wie folgt verfahren:

• Wird ein Teil direkt bei der Erzeugung - z.B. bei Regelteilen - referenziert, dann ist sein Einbau-Koordinatensystem das aktuelle lokale Koordinatensystem. Ist kein lokales Koordinatensystem definiert, dann wird das Einbau-Koordinatensystem durch die Punkte (0,0,0), (1,0,0) und (0,1,0) festgelegt.
• Wird ein Teil eingebaut und direkt nach dem Einbau referenziert, dann ist sein Einbau-Koordinatensystem das Welt-Koordinatensystem.
• Wird ein Teil eingebaut, die Konstruktion danach um weitere Teile ergänzt und für eines dieser Teile ein lokales Koordinatensystem angelegt, dann wird dieses beim Referenzieren des ersten Teils zum Einbau-Koordinatensystem. Dies gilt auch, wenn die Referenzierung des ersten Teils gelöscht und das Teil anschließend neu referenziert wird.

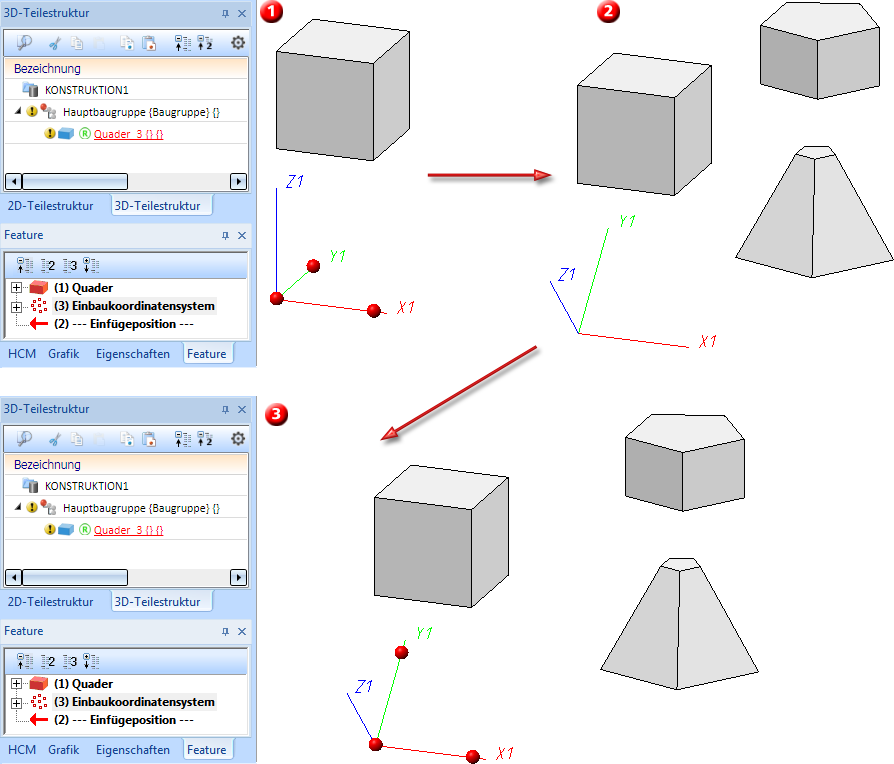

Beispiel: (1) Einbau eines referenzierten Teils, (2) Anlegen weitere Teile und Definition eines lokalen Koordinatensystems, (3) Auflösen der Referenzierung und erneutes Referenzieren des Teils

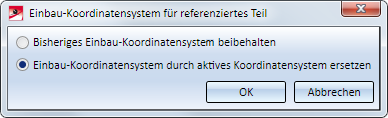

Ist zum Zeitpunkt der Referenzierung bereits ein Einbau-Koordinatensystem vorhanden, dann erscheint folgende Meldung:

Durch Aktivieren der gewünschten Option und anschließenden Klick auf OK, haben Sie dann die Möglichkeit,

• das bisherige Einbau-Koordinatensystem beizubehalten oder
• das bisherige Einbau-Koordinatensystem durch das aktive Koordinatensystem zu ersetzen.

Bitte beachten Sie die Hinweise zum Einbau-Koordinatensystem in den HiCAD Grundlagen unter Koordinatensysteme.

Artikelstammbehandlung bei referenzierten Teilen und Baugruppen

Ist eine Hauptbaugruppe referenziert und besitzt diese einen anderen Artikelstamm als die Konstruktion, dann werden keine automatischen Korrekturen an der Artikelstammzuordnung und / oder den HELiOS-Verknüpfungen der Hauptbaugruppe gemacht.

Hat das Hauptteil einen Artikelstamm, der nicht mit dem Artikelstamm der Konstruktion übereinstimmt, dann werden keine Dokumentstamm-Verknüpfungen geprüft bzw. korrigiert - auch nicht in den Funktionen unter Verwaltung + BIM. Ist das Hauptteil zusätzlich referenziert, dann werden auch keine Artikelstamm-Verknüpfungen geprüft bzw. korrigiert - auch nicht in der BIM-Lösung.
