Verschraubungen/Vernietungen einbauen

3D-Standard > Normteile > Versch...

Der Dialog zum Einbau der Verschraubungen/Vernietungen beginnt, sobald Sie eine der Registerkarten des Dialogfensters Schrauben-/Nietverbindung mit OK beenden.

Gehen Sie nun wie folgt vor:

Identifizieren Sie die Teile, die miteinander verschraubt/vernietet werden sollen.
Beenden Sie die Auswahl mit der mittleren Maustaste.
Es öffnet sich das Fenster Raster. Wählen Sie die Einbauart:

		Punkt Einzeleinbau. Die Verschraubung/Vernietung wird entgegensetzt der Z-Achse senkrecht in die Bearbeitungsebene eingebaut.
		Raster linear Mehrfacheinbau, linear angeordnet
		Raster, linear zwischen 2 Punkten Mehrfacheinbau, linear zwischen 2 Punkten angeordnet
		Raster polar Mehrfacheinbau, kreisförmig in der Einbauebene angeordnet

Geben Sie die erforderlichen Parameter ein.
Bestimmen Sie die Einbauposition. Beachten Sie, dass die Position der Verschraubung von der Bezugsebene abhängig ist, die Sie in den Verschraubungs-/Vernietungseinstellungen gewählt haben!

Links: Passpunkt bei Bezugsebene: Oberkante, Rechts: Passpunkt bei Bezugsebene: Senkung

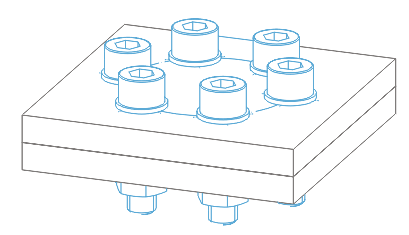

Verschraubung auf einem polaren Raster

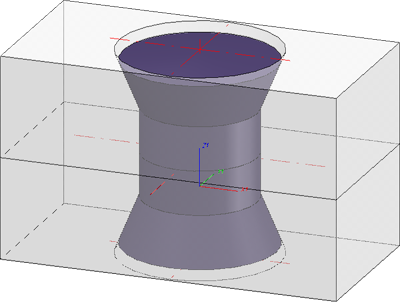

Vernietung

Beachten Sie bitte:

Verschraubungen/Vernietungen lassen sich wiederholt einbauen. Das heißt, nach dem Einbau einer Verbindung wird die Funktion nicht beendet, sondern bleibt aktiv. Durch Auswahl weiterer zu verbindender Teile kann die Verschraubung/Vernietung dann unter Verwendung derselben Einstellungen (Bearbeitungsebene, Schraubenzuordnung, Klemmlänge etc.) erneut eingebaut werden. Das Einbauraster kann jedoch geändert werden.
Die Komponenten einer Verschraubung werden in einer Baugruppe mit dem Namen SCHRAUBVERBINDUNG, die einer Vernietung in einer Baugruppe NIETVERBINDUNG zusammengefasst. Ob diese Baugruppe als Haupt- oder Nebenteil erzeugt wird, hängt von den Verschraubungseinstellungen ab.
Im Mittelpunkt des Schraubenbildes, d.h. der Baugruppe SCHRAUBVERBINDUNG wird ein isolierter Punkt erzeugt. Über diesen Punkt lässt sich eine Verschraubung direkt identifizieren. Analog gilt dies für Vernietungen.
Vor der Bestimmung der Einbauposition können Sie mit der rechten Maustaste ein Kontextmenü aktivieren. Mit den Funktionen dieses Menüs können Sie u.a. die Einbaurichtung oder den Bezugspunkt der Verschraubung/Vernietung ändern.
Beim Verschrauben und Vernieten referenzierter Teile wird die Verknüpfung zwischen Bohrungen und Verschraubung/Vernietung aufgehoben. In diesen Fällen erfolgt eine entsprechende Systemmeldung. Beim nachträglichen Ändern der Verschraubung/Vernietung müssen Sie die Bohrungen manuell anpassen!

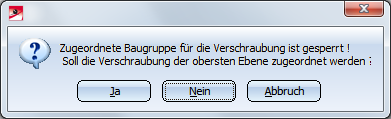

Ist die Baugruppe, in der die Verschraubung erzeugt werden soll, gesperrt, dann erscheint eine entsprechende Meldung:

Durch Wahl von Ja, können Sie dann festlegen, dass die Verschraubung auf oberster Ebene der Teilestruktur erzeugt wird. Durch Wahl der Option Schraubenzuordnung > oberste Ebene in den Verschraubungseinstellungen können Sie diese Abfrage umgehen.

Hinweis zur DIN EN 14399

Die Tabellen für Schrauben nach DIN EN 14399 enthalten eine Spalte SET für die Garniturkennung. Ist dort ein Text, z.B. Garnitur, eingetragen, dann ist beim Einbau einer Schraubengarnitur nach DIN EN 14399 die Mutter nicht stücklistenrelevant. In der Stückliste wird in diesem Fall die Garniturkennnung in der Sachnummer berücksichtigt, z.B. Garnitur EN 14399......, da anderenfalls nur die Schraube geliefert würde.

Wird die Spalte SET (im Katalogeditor) geleert, dann sind auch die Muttern stücklistenrelevant.
