Thema: HiCAD 3D

Offsetfläche erzeugen

3D-FFF > Aus Fläche > Freiformflächen-Offset

Mit dieser Funktion erzeugen Sie ein Offset einer Freiformfläche.

1. Identifizieren Sie die gewünschte Fläche durch Auswahl zweier Kanten.
2. Wählen Sie anschließend weitere Flächen aus, oder beenden Sie die Flächenauswahl mit der rechten Maustaste.
3. Geben Sie die Wandstärke ein.
4. Bestimmen Sie, ob das Offset innerhalb oder außerhalb erzeugt werden soll.

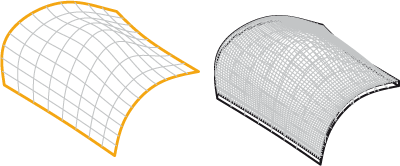

Ausgangsfläche und Offset

Schattierter Offset
