Thema: HiCAD 3D

Funktionsübersicht - Freiformflächen

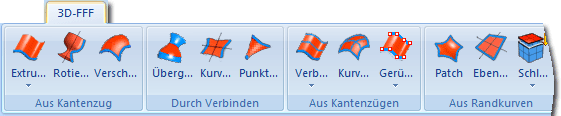

Die Funktionen zur Generierung und Bearbeitung von Freiformflächen finden Sie auf der Registerkarte 3D-FFF der Multifunktionsleiste.

Funktionsgruppen
Aus Kantenzug	Die Freiformfläche entsteht durch: Verschiebung einer Kurve entlang eines Vektors, Rotation einer Kurve um eine Achse Verlegen eines Querschnitts an einer Leitkurve oder Projektion einer Kurve auf eine Ebene.
Durch Verbinden	Die Freiformfläche entsteht durch: Verbindung von Randkurven zweier Solids oder Flächenteile, Verbinden zweier Kantenzüge/Kurven oder Verbinden einer Kurve mit einem Punkt erzeugt werden soll.
Aus Kantenzügen	Die Freiformfläche entsteht durch: Verbinden von Splines, Verbinden von Querschnitten oder Interpolation von Kurvennetzen.
Aus Randkurven	Mit diesen Funktionen können Sie Lücken durch Patches schließen, Freiformflächen aus ebenen Kurven ableiten und Deckflächen unter Berücksichtigung von Innenzyklen schließen.
Aus Fläche	Hier wird eine Kopie oder ein Offset einer Fläche erzeugt.
Bearbeiten	Hier finden Sie Funktionen zur Bearbeitung von Freiformflächen.
Löschen	Mit diesen Funktionen lassen sich Freiformflächen der Konstruktion löschen.
Transformieren	Mit diesen Funktionen transformieren Sie Flächen.
Einstellungen	Hier legen Sie die Darstellung von Freiformflächen fest, z.B. die Farbe oder die Netzdarstellung..

Bevor Sie mit der Erzeugung einer Freiformfläche beginnen, legen Sie eine neue Konstruktion an, oder laden Sie eine vorhandene Konstruktion.
