Thema: HiCAD 3D

Polyederfläche: Querschnitte verbinden

3D-FFF > Aus Kantenzügen > Verb... > Querschnitte verbinden

Mit dieser Funktion erzeugen Sie Polyeder durch Verbinden der Querschnitte eines Gerüstes. Das aktive Teil muss dazu ein Gerüst enthalten, das Sie beispielsweise mit der Funktion Querschnitt verlegen und der Skalierfunktion gleiches Profil erzeugt haben.

1. Geben Sie nach Auswahl der Funktion die Wandstärke ein.
2. Ist der Querschnitt geschlossen, dann können Sie anschließend festlegen, wie die Grund- und Deckfläche behandelt werden sollen:

keine Schließung

nur Grundfläche schließen

nur Deckfläche schließen

Grund- und Deckfläche schließen

Es entsteht ein Polyeder mit gleichem Profil, aber im Bereich der Gehrung vergrößertem Querschnitt.

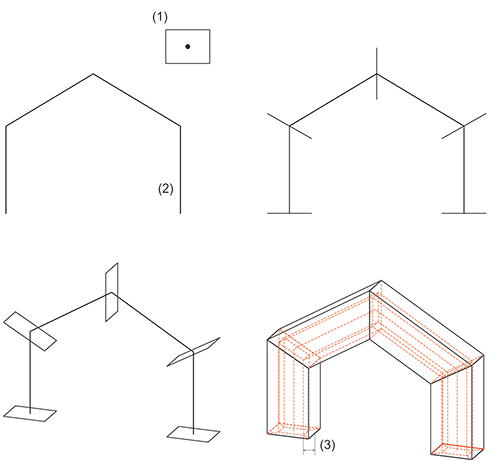

In der Abbildung ist der Querschnitt (1) mit dem gekennzeichneten Passpunkt an der Leitlinie (2) verlegt worden. Die verlegten Querschnitte sind dann - mit Angabe der Wandstärke - zu einem Polyeder mit offener Grund- und Deckfläche verbunden worden.

Querschnitte mit unterschiedlicher Punktezahl sind hier nicht zugelassen, d. h. die Kantenzüge der Querschnitte müssen die gleiche Anzahl von Punkten aufweisen.
