Polyederfläche: Netz glätten

3D-FFF > Aus Kantenzügen > Verb... > Netz glätten

Diese Funktion arbeitet im Wesentlichen analog zur Funktion Querschnitte glätten, jedoch werden hier zusätzliche Querschnitte eingefügt, die den Verlauf "senkrecht" zur Querschnittsrichtung glätten.

1. Geben Sie zunächst die Wandstärke ein.
2. Für geschlossene, ebene Querschnitte können Sie dann das Verhalten der Grund- und Deckfläche festlegen.
3. Legen Sie die neue Kantenzahl im Querschnitt und die neue Kantenzahl senkrecht zum Querschnitt fest.
4. Wählen Sie dann das jeweils gewünschte Glättungsverfahren für den Querschnitt und senkrecht zu Querschnitt.

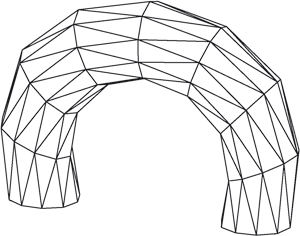

Oben: Ausgangsgerüst, Unten: Geglättetes Netz, Verfahren: Kubischer Spline, Grund- und Deckfläche: Offen, Anzahl der Kanten im Querschnitt: 10, Anzahl der Kanten senkrecht zum Querschnitt: 8
