Thema: HiCAD 3D

Elemente ein-/ausblenden

Ansichten > Eigenschaften > Elemente ein-/ausblenden in Ansicht

Vor allem bei der Darstellung von Polyedern und Freiformflächen müssen bestimmte Kanten, die den Regeln des technischen Zeichnens widersprechen, ausgeblendet werden. Kanten erhalten daher eine interne Kennung, die sie als normale oder tangentiale Kante, als Netzkante in u-, v-Richtung, als Netzdiagonale oder als Polyeder-Mantelkante ausweist. u und v sind dabei die natürlichen Parameterrichtungen einer Fläche, z.B. Breiten- und Längengrade einer Kugel. Außerdem können Kanten über den Grenzwinkel oder durch individuelle Identifizierung ausgeblendet werden. Die verschiedenen Möglichkeiten werden in einem Fenster angeboten. Kennung, Grenzwinkel und Kantenidentifizierung werden gleichrangig behandelt (ODER-Verknüpfung).

Darüber hinaus lassen sich mit dieser Funktion auch Baugruppenpunkte und Schweißnähte sowie Bearbeitungsebenen in der aktiven Ansicht ein- bzw. ausblenden.

Weitere Funktionen zur Kantendarstellung in Ansichten finden Sie unter .

	Verdeckte Kanten	legt Farbe und Linienart verdeckter Kanten fest
	Lichtkanten	hebt Lichtkanten in Glasmodellen oder bei der Hidden-Line-Darstellung farbig hervor
	Schattierungsart	bestimmt das Beleuchtungsmodell und das Kanten-Schattierungsverfahren

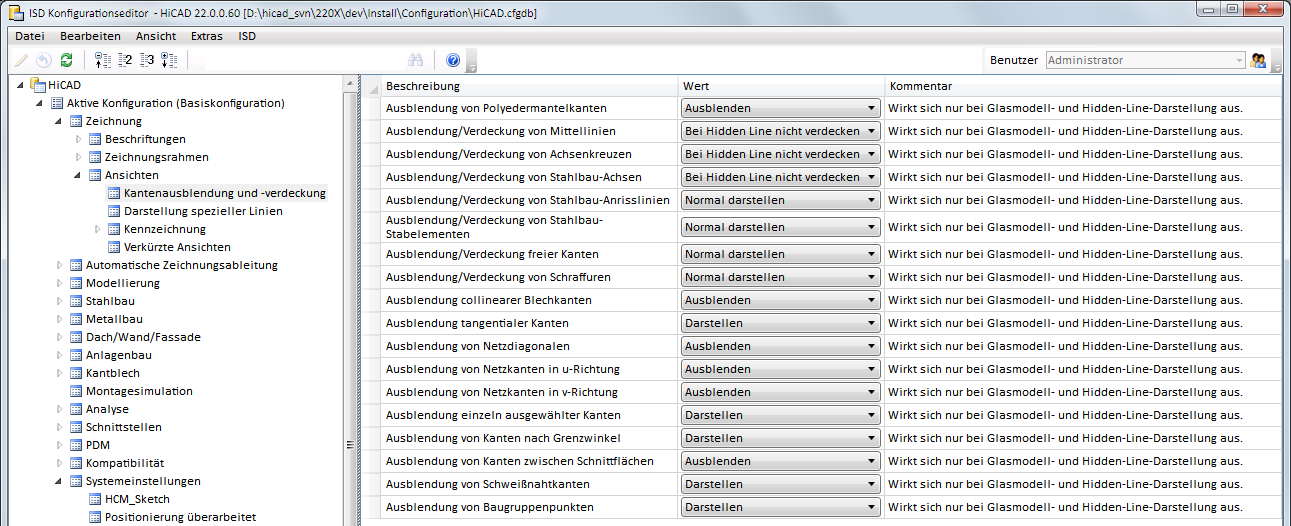

Die Voreinstellungen für dieses Dialogfenster lassen sich im Konfigurationsmanagement ändern und zwar unter Zeichnung > Ansichten > Kantenausblendung und -verdeckung.

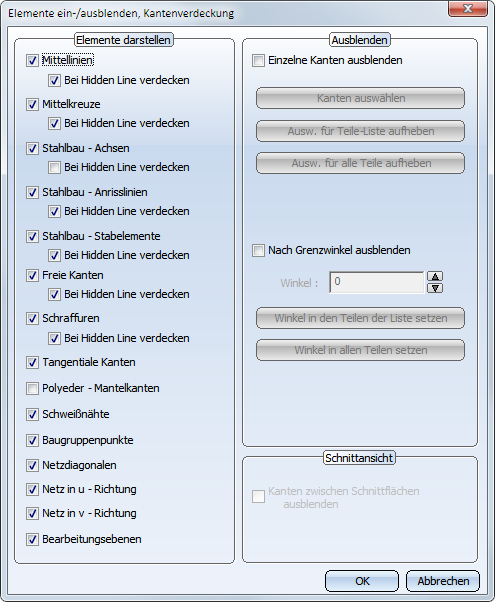

Elemente darstellen

Um Kanten gezielt ausblenden zu können, müssen Sie wissen, welche Kantenkennung in welchem Teiletyp vorhanden ist bzw. vorhanden sein kann:

Mittellinien Mittelkreuze	Achsenkreuze und Flächenachsen zu verschiedenen 3D-Elementen
Stahlbau-Achsen, Anrisslinien, Stabelemente	Stahlbauprofile, Stabelemente etc.
Freie Kanten	Kanten, die an keiner Fläche hängen und nicht Bestandteil eines Kantenzuges sind. Freie Kanten können z.B. in Solidkörpern eine Symmetrieachse darstellen. Gewindekanten werden wie freie Kanten behandelt.
Schraffuren	Sollen Schraffuren nicht dargestellt werden, dann deaktivieren Sie die Option. Diese Einstellung gilt sowohl für 3D-Flächenschraffuren als auch für Schraffuren von Schnittansichten, Details und Ausbrüchen. Ist die Option aktiv, dann können Sie Schraffuren, die normalerweise nicht sichtbar wären, ausblenden. Solche Fälle können beispielsweise bei Schnittansichten auftreten.
Tangentiale Kanten	Kanten, bei denen die angrenzenden Flächen einen Winkel von 0 Grad bilden.
Polyeder-Mantelkanten	Zylinder, Kegel (als Polyedermodell) Rundungen (je nach Generierung)
Schweißnähte	Symbolische Schweißnahtkanten (wirkt sich nicht auf Schweißnähte aus, die mit HiCAD Versionen vor 2017 erzeugt wurden)
Baugruppenpunkte	Baugruppen (automatisch oder manuell gesetzte Punkte) Beachten Sie, dass sich Baugruppenpunkte auch global mit den Funktionen Konstruktion > Sonstiges > Sicht.. bzw. Konstruktion > Sonstiges > Sicht... > Baugruppenpunkte Aus ausblenden lassen. Haben Sie isolierte Punkte / Baugruppenpunkte auf diese Weise ausgeblendet, dann lassen sich diese mit der hier beschriebenen Funktion nicht wieder einblenden.
Netzdiagonale Netz in u-Richtung Netz in v-Richtung	Kugel, Torus: Breitengrade (u-Richtung), Längengrade (v-Richtung) 3D-Rotationsteil, Querschnitt (v-Richtung), Linien zwischen Querschnitten (u-Richtung) Rundungen (je nach Generierung)

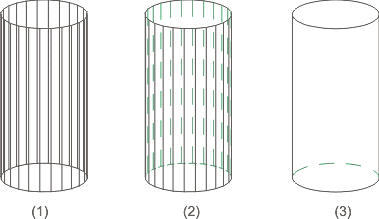

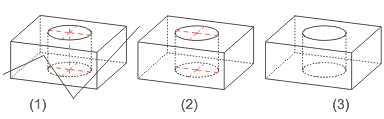

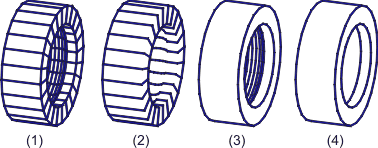

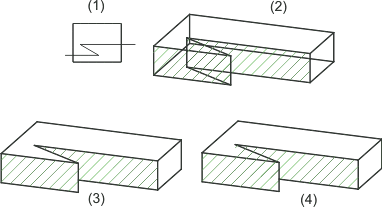

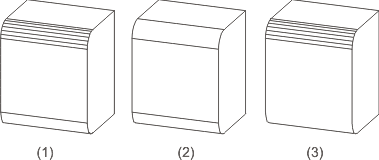

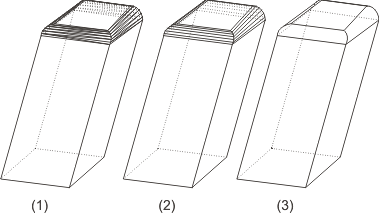

Beispielgrafiken:

Ausblenden

Einzelne Kanten ausblenden
Hier können Sie die Darstellung einzelner Kanten Ihrer Konstruktion ändern. Dazu aktivieren Sie die Checkbox, klicken dann auf den Button Kanten auswählen und identifizieren die gewünschten Kanten in der Konstruktion. Sie beenden die Kantenauswahl mit der rechten Maustaste. Es wird dann wieder das Dialogfenster Kanten ausblenden und Kantenverdeckung angezeigt.

Diese Möglichkeit sollte nur angewendet werden, wenn die anderen Funktionen nicht zum Ziel führen!

Mit Auswahl für Teile-Liste aufheben nehmen Sie die Darstellungsänderung der Kanten der aktuellen Teileliste bzw. - falls keine Teileliste aktiv ist - des aktiven Teils zurück, mit Auswahl für alle Teile aufheben die Darstellungsänderungen aller identifizierten Kanten.

Nach Grenzwinkel ausblenden
Um Kanten zwischen zwei ebenen Flächen auszublenden, die in einem bestimmten Winkel zueinander stehen, kann ein sogenannter Grenzwinkel angegeben werden. Wird beispielsweise ein Wert von 30 Grad eingegeben, würden alle Kanten zwischen zwei ebenen Flächen (gekrümmte Flächen werden nicht berücksichtigt), die einen Winkel <30 Grad zueinander bilden, ausgeblendet.

Der Grenzwinkel kann entweder für die aktuelle Teileliste bzw. - falls keine Teileliste aktiv ist - das aktive Teil oder für alle Teile der aktiven Ansicht gesetzt werden. Klicken Sie dazu auf die entsprechende Schaltfläche.

Hinweise:

Nach einer Änderung am Teil werden ausgeblendete Kanten wieder dargestellt.
Zum Ein-/Ausblenden spezieller Sonderkanten wie Mittellinien, Stahlbau-Profilachsen usw. können die Voreinstellungen im Konfigurationsmanagement unter Zeichnung > Ansichten > Kantenausblendung und -verdeckung geändert werden.

Schnittansicht

Dieser Bereich des Dialogfensters ist nur aktiv, wenn die aktive Ansicht eine Schnittansicht, eine Detailansicht oder ein Ausbruch ist. In diesen Fällen haben Sie die Möglichkeit, die Kanten zwischen den Schnittflächen auszublenden. Dazu aktivieren Sie die entsprechende Checkbox.
