Thema: HiCAD 3D

Lichtkanten

Ansichten > Eigenschaften > Kanten > Farbe für Lichtkanten

Mit dieser Funktion lassen sich Lichtkanten in der aktiven Ansicht bei der Glasmodell- und der Hidden-Line-Darstellung farblich hervorheben.

Das Färben von Lichtkanten wird in zwei Modi angeboten, die sich nur in der Geschwindigkeit des Bildaufbaus unterscheiden. Zur Beschreibung dieser Modi sind folgende Begriffsdefinitionen erforderlich:

1. Umrisskanten sind die Kanten, die den Umriss eines Teiles bilden.
2. Lichtkanten sind Umrisskanten, die nicht bereits im Modell als Kanten vorhanden sind.

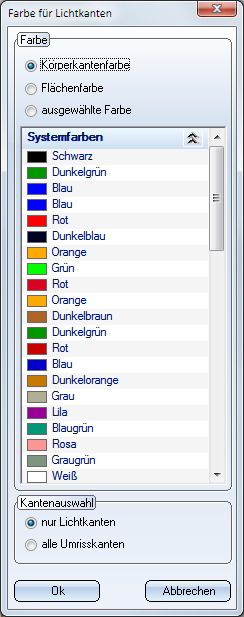

Nach dem Aufruf der Funktion wird das Dialogfenster Farbe für Lichtkanten angezeigt.

Gehen Sie nun wie folgt vor:

1. Wählen Sie durch Auswahl der entsprechenden Option unter Farbe, welche Farbe für die Licht- bzw. Umrisskanten verwendet werden soll:

• die Kantenfarbe des Körpers,
• die Kantenfarbe der Fläche oder
• eine andere Farbe, die Sie dann in der Farbbox auswählen können.

2. Wählen Sie unter Kantenauswahl den Modus:

• Alle Umrisskanten wie Lichtkanten färben

Es werden die Kanten eingefärbt, die eine nach hinten gerichtete Fläche begrenzen.

• Nur Lichtkanten besonders färben

Dies ist die Voreinstellung (schnellerer Bildaufbau).

Die im Dialogfenster angezeigte Voreinstellung lässt sich über das Konfigurationsmanagement unter Zeichnung > Ansichten festlegen.
