Thema: HiCAD 3D

Pyramide

3D-Standard > Neu > Regelteil  > Pyramide

Mit dieser Funktion erzeugen Sie eine regelmäßige, gerade Pyramide oder einen Pyramidenstumpf - wahlweise als Voll- oder Hohlkörper.

Wählen Sie die Einbauart - Vorschau oder über Punkte .

Geben Sie dann die notwendigen Parameter ein.

Geben Sie die Sachnummer ein und legen Sie durch Aktivieren/Deaktivieren der entsprechenden Checkboxen fest,

• ob das Teil als Hauptteil oder als Nebenteil des aktiven Teils eingebaut werden soll,
• ob das Teil referenziert werden soll,
• ob ein Feature des Teils erzeugt werden soll und
• ob das Teil stücklistenrelevant sein soll.

Ist die Einbauart Vorschau aktiv, dann legen Sie die Einbauposition der Pyramide in der Konstruktion fest. Passpunkt ist das Zentrum des Umkreises der Basisfläche.

Ist die Einbauart über Punkte aktiv, bestimmen Sie die Höhe durch Angabe des Anfangs- und Endpunktes der Achse, z.B. Absolut (0,0,0) und (0,0,500).

Hinweise:

• Der Eckenradius ist der Radius des Umkreises.

• Bei gerader Eckenzahl können Sie an Stelle des Radius auch die Schlüsselweite eingeben.

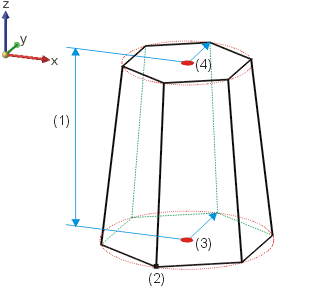

 (1) Höhe, (2) Eckenzahl, (3) Radius Basisfläche, (4) Radius Deckfläche
