Teileerzeugungsfunktionen

3D-Standard > Neu

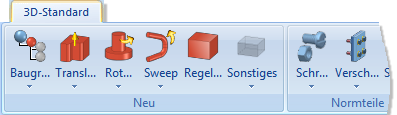

Die Funktionen für das Anlegen neuer 3D-Teile finden Sie auf der Registerkarte 3D-Standard unter Neu.

Folgende Funktionen stehen dort zur Verfügung:

Baugruppe neu (3D)

legt eine neue 3D-Baugruppe an. Baugruppen werden im 3D zur weiteren Strukturierung der Konstruktion verwendet.

Unter finden Sie weitere Funktionen.

Translationsteil

Ableitung eines allgemeinen Zylinders aus einer Skizze

Der Einbau erfolgt als Hauptteil. Die entsprechende Funktion für Nebenteile finden Sie unter .

Rotationsteil

Ableitung von Teilen durch Wiederholung und Drehung einer Skizze um eine in der Bildschirmebene liegende Achse.

Der Einbau erfolgt als Hauptteil. Die entsprechende Funktion für Nebenteile finden Sie unter .

Sweepteil

3D-Teil, das durch Verlegung von Querschnitten an 3D-Leitlinien entsteht

Der Einbau erfolgt als Hauptteil. Die entsprechende Funktion für Nebenteile finden Sie unter .

Regelteil

Standardkörper wie Quader, Prismen, Zylinder, Kegel, Kugeln etc.

Sonstiges

Leeres Teil, das zur Strukturierung der Konstruktion verwendet kann. Im Unterschied zur Funktion Baugruppe haben diese Leerteile aber die speziellen effizienten Eigenschaften hinsichtlich der Positionierung und Gleichteilsuche, der Stücklistenerstellung und des Einsatzes HELiOS.

Der Einbau erfolgt als Hauptteil. Die entsprechende Funktion für Nebenteile finden Sie unter .

Alternativ stehen zum Einbau der oben aufgeführten Teile auch die Funktionen des Kontextmenüs der Konstruktion (Einbau als Hauptteil) oder des Kontextmenüs für Teile (Einbau als Nebenteil) zur Verfügung.

Teile einfügen

Auch Teile aus anderen Dateien können als Haupt- oder Nebenteile in die aktuelle Konstruktion eingefügt werden. Dies können HiCAD-Konstruktionen, HiCAD-Varianten oder HiCAD Teiledateien sein. Die entsprechenden Funktionen finden Sie auf der Registerkarte Konstruktion unter Teil einfügen.
