Thema: HiCAD 3D

Ausrichtung abgeleiteter Ansichten

RMT > Eigenschaften > Ausrichtung abgeleiteter Ansichten

Mit diesen Funktionen - im Kontextmenü für 3D-Teile - haben Sie die Möglichkeit, für Baugruppen, allgemeine 3D-Teile, Profile, Kant- und Stahlbaubleche sowie Rohrleitungen im Anlagenbau zu bestimmen, ob die aktive Ansicht bei der Zeichnungsableitung als

Vorderansicht oder

Draufsicht

gelten soll.

Dies beeinflusst die Ausrichtung der Baugruppen, Teile, Profile und Bleche bei der Zeichnungsableitung sowie der Rohrleitungen in der Isometrie und im Rohrplan.

Wollen Sie diese Ausrichtung wieder zurücksetzen, dann wählen Sie die Funktion Zurücksetzen .

Die gewählte Ausrichtung lässt sich in der Konstruktion entsprechend kennzeichnen.

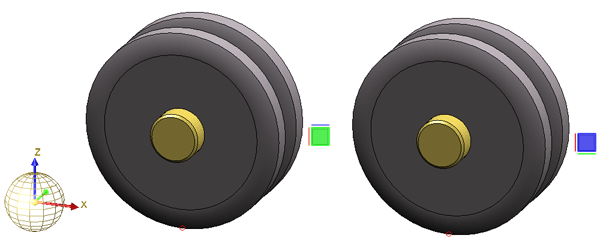

Links: Aktive Ansicht als Vorderansicht, Rechts: Aktive Ansicht als Draufsicht

Wird die Baugruppe oder die Ansicht gedreht, dann wird die Kennzeichnung der Teile entsprechend mitgeändert.

Die Sichtbarkeit der Kennzeichnung kann im Konfigurationsmanagement unter Systemeinstellungen > Visualisierung > Zeichnungsausrichtung des aktiven 3D-Teils darstellen festgelegt werden:

• Nie
  Die Kennzeichnung der Ausrichtung wird nie angezeigt.
• Immer
  Die Kennzeichnung wird - sofern eine Ausrichtung gesetzt ist - immer angezeigt.
• Mit F6-Taste ein-/ausschalten
  Die Kennzeichnung der Ausrichtung lässt sich mit der F6-Taste aktivieren bzw. deaktivieren. Dies ist die ISD-seitige Voreinstellung.

Beachten Sie:

• Für Profile und Stahlbaubleche wird beim Aufruf einer der Funktionen Ansicht als Vorderansicht bzw. als DraufsichtSetzen überprüft, ob die neue Ausrichtung zulässig ist.

Dabei ist folgendes zu beachten:

• Bei Blechen muss die Draufsicht senkrecht auf die Blechoberseite oder -unterseite schauen!
• Die Vorderansicht eines Profils zeigt entweder die Vorder- oder die Rückseite des Stegs.
• Rundprofile müssen in der Vorderansicht horizontal verlaufen, sind aber um ihre Achse frei drehbar. Dadurch wird es möglich, das Ansichtsdefinierende Koordinatensystem für angeschnittene Rundprofile so zu drehen, dass der Schnittwinkel in der Werkstattzeichnung bemaßt wird.

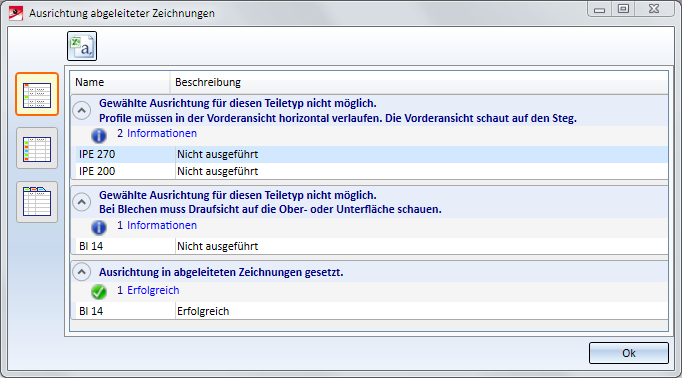

Das Ergebnis der Prüfung wird anschließend in einem Dialogfenster angezeigt. Hier ist aufgelistet , für welches der gewählten Profile/Bleche die neue Ausrichtung erfolgreich war und für welches nicht die neue Ausrichtung nicht ausgeführt werden konnte.

Mit den Symbolen am linken Rand des Dialogfensters lässt sich die Darstellung der Liste wechseln:

Ausführliche Liste

Liste in Kurzform

Liste unterteilt in Registerkarten.

Über das Symbol haben Sie darüber hinaus die Möglichkeit, die Ergebnisliste als CSV-Datei zu speichern.
