Thema: HiCAD 3D

Bogen

Skizze > Zeichnen > Bogen

Mit dieser Funktion fügen Sie einen Kreisbogen in die aktive Skizze oder 3D-Skizze ein. Der Bogen wird erzeugt durch Angabe des Mittel-, Anfangs- und Endpunktes.

Weitere Bogenfunktionen finden Sie unter .

	Bogen, Mittelpunkt + Radius Bestimmung eines Bogens durch Festlegen des Mittelpunktes, Angabe des Radius und Bestimmung des Anfangs- und Endpunktes der Kreisebene. Diese Punkte müssen nicht auf dem Kreisbogen liegen! Beispiel
	Bogen, 3 Punkte Bestimmung eines Bogens durch drei auf dem Bogen liegende Punkte Beispiel
	Bogen P-P-Radius erzeugt einen Bogen durch Bestimmung des Anfangs- und Endpunktes sowie die Angabe des Radius
	Bogen P-P-Winkel erzeugt einen Bogen durch Bestimmung seines Anfangs- und Endpunktes sowie die Angabe des Zentriwinkels
	Bogen P/LE-Radius-P/LE (keine freien Punkte) erzeugt einen Bogen durch Bestimmung zweier Punkte oder Kanten und Angabe des Radius Beispiel
	Bogen, P/LE-P/LE-P/LE (keine freien Punkte) erzeugt einen Bogen tangential an drei Kanten oder Punkte. Beispiel

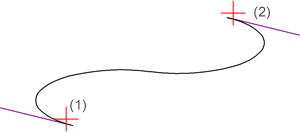

	Kreisbogen - Übergang erzeugt einen Kreisbogenübergang zwischen 2 Kanten. Identifizieren Sie die erste Kante in der Nähe ihres Anfangs- und die zweite Kante in der Nähe ihres Endpunktes. Bei beiden Identifizierungen nutzt HiCAD sowohl die Punkt- als auch die Kanteninformationen (Tangentialinfos). Beispiele

Sind mehrere Lösungsmöglichkeiten vorhanden, dann bietet Ihnen HiCAD die verschiedenen Lösungen zur Auswahl an. Übernehmen Sie die angezeigte Lösung mit Ja, oder blättern Sie mit Nein zur nächsten Lösung.
