Teileeigenschaften

Der Teilename wird durch die Eingabe eines neuen Namens geändert.

Mit dieser Funktion wandeln Sie Teile in Konstruktionshilfen um und Konstruktionshilfen in Teile. Die Konstruktionshilfen werden im Browser nicht angezeigt.

Diese Funktion weist dem aktiven Teil einen Werkstoff zu.

Durch Eingabe des neuen Maßstabs und eines Fixpunktes ändert sich die Größe der Darstellung. Der Fixpunkt kennzeichnet die Lage des Teils nach der Maßstabsänderung.

Wenn Sie den Hauptmaßstab der Konstruktion von 1:1 auf 1:2 ändern, wird der Teilemaßstab im Verhältnis geändert. Aus dem Teilemaßstab 1:5 wird dann 1:10.

Auf der Registerkarte Eigenschaften des ICN wird für 2D-Teile der Maßstab in der Form 1:n [1:m] angezeigt. Der in eckigen Klammern angezeigte Maßstab ist dabei der Teilemaßstab, der zweite Maßstab das Ergebnis aus Teilemaßstab und Hauptmaßstab der Konstruktion. Ist beispielsweise der Hauptmaßstab 1:2 und der Teilemaßstab 1:3, dann wird 1:1.5 [1:3] angezeigt. Sind der Haupt- und der Teilemaßstab identisch, beispielsweise 1:2, dann wird das Teil - bezogen auf den Hauptmaßstab - ohne Größenänderung angezeigt.

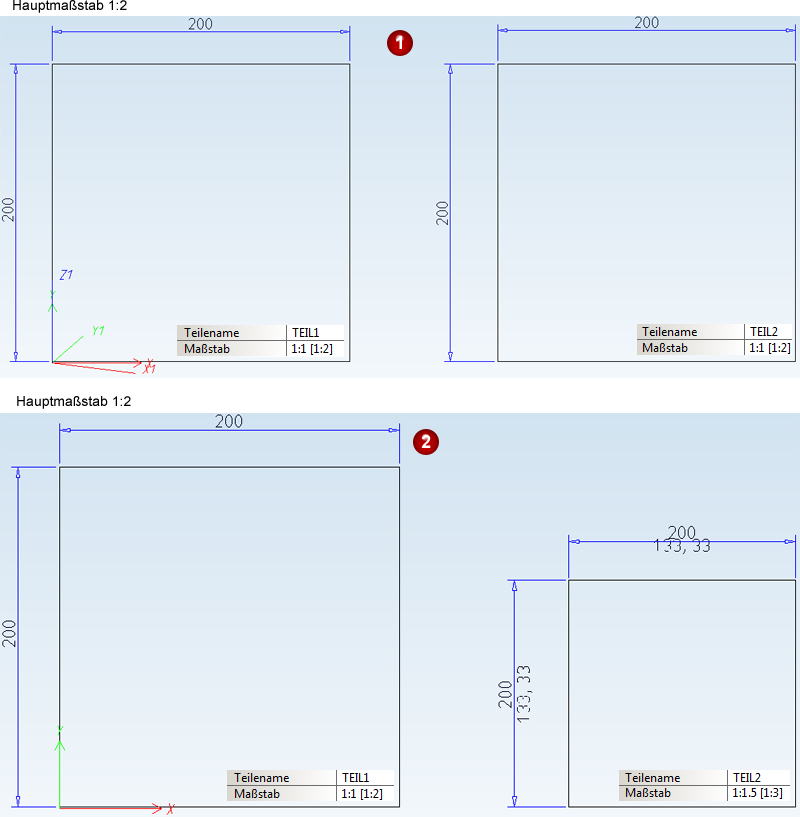

Ein Beispiel:

Die abgebildete Konstruktion ist mit dem Maßstab 1:2 angelegt worden. Dann wurden die beiden gleichgroßen Teile gezeichnet. Als Maßstab wird in beiden Fällen 1:1 [1:2] angezeigt. Wird nun der Teilemaßstab von Teil 2 auf 1:3 gesetzt, dann bewirkt dies, dass Teil2 - bezogen auf den Hauptmaßstab - verkleinert dargestellt wird. Als Maßstab wird dann 1:1.5 [1:3] angezeigt, die Maßstabsanzeige von Teil1 bleibt unverändert.

(1) Original, (2) nach Änderung des Teilemaßstabs
