Thema: HiCAD 2D
Die Parameter vorhandener Konturschraffuren ändern Sie mit dieser Funktion. Linienart, Schicht, Farbe, Winkel und Schraffurlinienabstand können getrennt angegeben werden.
Die ausgewählte Schraffur wird sofort geändert.
|
Funktionen |
Beschreibung |
|
|---|---|---|
|
|
Linienart |

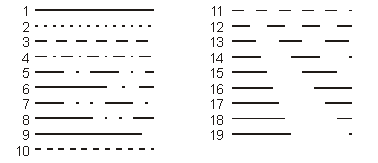

Es steht eine Auswahl von Linienarten für die Schraffurlinien zur Verfügung.
|
|
|
Schicht |
Die Schicht der Schraffurparameter stellen Sie hier ein. Voreingestellt ist Schicht 1. |
|
|
Farbe |
Mit dieser Funktion können Sie die Farbe der Schraffurlinien einstellen. Die Schraffurfarbe wird im Datenspeicher mit abgespeichert. |
|
|
Schraffurwinkel zur Achse |
Der Schraffurwinkel bezieht sich auf die positive X-Achse. Die Voreinstellung legen Sie durch die Eingabe des Winkels fest. |
|
|
Bezugswinkel |
Sie können den Winkel der Schraffurlinien in Abhängigkeit von der Lage des zu schraffierenden Teils angeben. Es wird die Linie als Bezugslinie genommen, die nach dem Ändern der Parameter als Identifizierung der Kontur ausgewählt wird.
|
|
|
Schraffurlinienabstand |
Sie können den Abstand der Schraffurlinien festlegen. Der Abstand wird in mm angegeben und ist maßstabsinvariant. |
|
|
Randabstand |
Die Schraffurlinien können Sie zum Rand hin verkürzen. Wenn die Schraffurlinien bis zum Rand des Teiles gezeichnet werden, kann der optische Eindruck entstehen, dass die Schraffurlinien über die Kontur hinausragen.
|
|
|
Parameter Referenzlinie |
Mit dieser Funktion können Sie die Attribute eines identifizierten Linienelementes übernehmen. |
