Thema: HiCAD 2D

Teileschraffur

2D-Teil > Schraffur > Definieren

Bei der Teileschraffur wird die durch einen geschlossenen Linienzug umrandete Fläche schraffiert. Die Linienelemente des geschlossenen Linienzuges müssen in einem Teil enthalten sein. Ein Linienzug kann aus maximal 2500 Linienelementen bestehen.

Flächen, deren Linienelemente keinen geschlossenen Linienzug bilden, werden in der Teileschraffur ignoriert.

1. Identifizieren Sie das zu schraffierende Teil.

Sie können auch ein Teil aktivieren, das bereits schraffiert ist. Die vorhandene Schraffur wird dann ersetzt.

2. Wählen Sie die Funktion Definieren.

Die Eingabemaske mit den Schraffurattributen erscheint.

3. Wählen Sie den Schraffurwinkel und den Abstand aus und bestätigen Sie mit Schraffieren.

Texte, die in der Schraffur enthalten sind, werden automatisch ausgenommen.

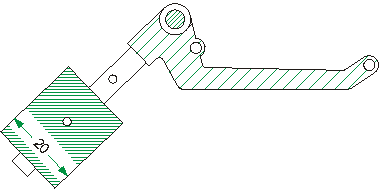

Schraffur mit Ausnehmung für die Maßzahl

Die Parameter des Schraffurcodes stehen in der Datei SRAFFUR.DAT. Es können maximal 49 verschiedene Schraffurcodes definiert werden.

Im Konfigurationsmanagement (ISDConfigEditor.exe ... > Systemeinstellungen > Visualisierung > 2D > Schraffurlage) können Sie festlegen, ob eine Schraffur innerhalb des schraffierten Bereichs Linienelemente verdecken soll.

0 Bauteilspezifisch

-1 unter den Linien

1 ueber den Linien

Bei der Einstellung 1 oder -1 wird der Bildaufbau gegenüber der Standardeinstellung 0 verzögert.

Wenn das Teil keine eigenen Linienelemente besitzt, sondern nur als strukturelle Zusammenfassung für die Nebenteile dient, wird der Schraffurcode automatisch in alle Nebenteile eingetragen, die sich im gleichen Level des zu schraffierenden Teils befinden.

Teileschraffur ausnehmen Linienzug

2D-Teil > Schraffur > PullDown-Menü Ausnehmung > Teileschraffur ausnehmen, mit Linienzug

Wenn ein Teil von einem anderen Teil verdeckt wird, können Sie diesen Bereich von der Schraffur aussparen.

1. Identifizieren Sie das schraffierte Teil.
2. Wählen Sie die Funktion Teileschraffur ausnehmen Linienzug.
3. Identifizieren Sie die Konturen, die als Ausnehmungen dienen sollen.

Die Schraffur wird nach der Identifizierung sofort angepasst. Sie können nun weitere Linienzüge auswählen oder die Funktion mit der rechten Maustaste beenden.

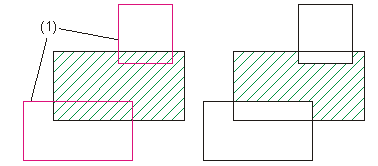

(1) Ausnehmungskontur

Teileschraffur ausnehmen Rechteck

2D-Teil > Schraffur > Teileschraffur rechteckig ausnehmen

Mit dieser Funktion erzeugen Sie Unterbrechungen der Schraffur im aktiven Teil. Derartige Unterbrechungen werden in HiCAD als Ausnehmungen bezeichnet. Sie sind Nebenteile des aktiven Teils.

1. Zeichnen Sie die Rechtecke für die Ausnehmungen durch die Angabe der diagonalen Eckpunkte.
2. Starten Sie die Bearbeitung der Schraffur mit der rechten Maustaste.

Die Ausnehmungen werden angezeigt und im ICN ist das Nebenteil mit der Ausnehmung angelegt worden.
